磁性开关的简介与应用
【摘要】：触点闭合或断开时发出电控信号，在PLC的自动控制中，可以利用该信号判断推料及顶料缸的运动状态或所处的位置，以确定工件是否被推出或气缸是否返回。如图2-3所示，磁性开关有蓝色和棕色2根引出线，使用时蓝色引出线应连接到PLC输入公共端，棕色引出线应连接到PLC输入端。
1.磁性开关简介

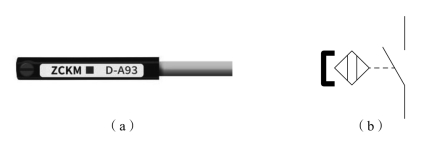

磁性开关是一种非接触式的位置检测开关，具有检测时不会磨损和损伤检测对象、响应速度快等优点，常常用于检测磁场或磁性物质的存在。其实物图及电气符号如图2-1所示。
图2-1 磁性开关
（a）实物；（b）电气符号
在YL-335B自动化生产线中，磁性开关用于对各类气缸的位置进行检测。图2-2所示为带磁性开关气缸的工作原理。当气缸中随活塞移动的磁环靠近开关时，舌簧开关的两根簧片被磁化而相互吸引，触点闭合；当磁环移开开关后，簧片失磁，触点断开。触点闭合或断开时发出电控信号，在PLC的自动控制中，可以利用该信号判断推料及顶料缸的运动状态或所处的位置，以确定工件是否被推出或气缸是否返回。
图2-2 带磁性开关气缸的工作原理
1—动作指示灯；2—保护电路；3—开关外壳；4—导线；5—活塞；6—磁环（永久磁铁）；7—缸筒；8—舌簧开关(https://www.chuimin.cn)
2.磁性开关的安装与调试
1）电气接线与检查
磁性开关的电气接线重点是考虑传感器的尺寸、位置、安装方式、布线工艺、电缆长度以及周围工作环境对传感器工作的影响。如图2-3所示，磁性开关有蓝色和棕色2根引出线，使用时蓝色引出线应连接到PLC输入公共端，棕色引出线应连接到PLC输入端。
图2-3 磁性开关内部电路
在磁性开关上设置有LED，用于显示传感器的信号状态，供调试与运行监视时观察。当气缸活塞靠近，接近开关输出动作，输出“1”信号，LED亮；当没有气缸活塞靠近，接近开关输出不工作，输出“0”信号，LED不亮。
2）磁性开关在气缸上的安装与调试
磁性开关与气缸配合使用，如果安装不合理，会使气缸的动作不正确。当气缸活塞移向磁性开关，并接近到一定距离时，磁性开关才能够“感知”到，开关才会动作，通常把这个距离叫作检出距离。
在气缸上安装磁性开关时，磁性开关的安装位置可以调整，调整方法是松开它的紧定螺栓，让磁性开关顺着气缸滑动，到达指定位置后，再旋紧固定螺栓即可。
