电感式接近开关：简介与应用场景
【摘要】：电感式接近开关是利用电涡流效应制造的传感器。图2-4电感式接近开关工作原理及图形符号电感式接近开关工作原理；图形符号常见的电感式接近开关的外形有圆柱形、螺旋形、长方形和U形等几种。输送单元的原点开关则采用长方体电感式接近开关，如图2-5所示。在接近开关的选用和安装中，必须认真考虑检测距离、设定距离，保证生产线上的传感器可靠动作。
电感式接近开关是利用电涡流效应制造的传感器。电涡流效应是指，当金属物体处于一个交变的磁场中，在金属内部会产生交变的电涡流，该涡流又会反作用于产生它的磁场的一种物理效应。如果这个交变的磁场是由一个电感线圈产生的，则这个电感线圈中的电流就会发生变化，用于平衡涡流产生的磁场。
利用这一原理，以高频振荡器（LC振荡器）中的电感线圈作为检测元件，当被测金属物体接近电感线圈时产生了涡流效应，引起振荡器振幅或频率的变化，由传感器的信号调理电路（包括检波、放大、整形、输出等电路）将该变化转换成开关量输出，从而达到检测目的。所以这种接近开关所能检测的物体必须是金属物体，其工作原理如图2-4所示。

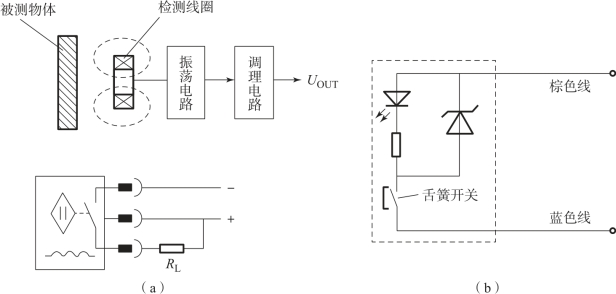

图2-4 电感式接近开关工作原理及图形符号
（a）电感式接近开关工作原理；（b）图形符号
常见的电感式接近开关的外形有圆柱形、螺旋形、长方形和U形等几种。
在自动化生产线的供料单元中，为了检测待加工工件是否为金属材料，在供料竖管的管底侧面安装了一个圆柱形电感式传感器，如图2-5（a）所示。输送单元的原点开关则采用长方体电感式接近开关，如图2-5（b）所示。(https://www.chuimin.cn)
在接近开关的选用和安装中，必须认真考虑检测距离、设定距离，保证生产线上的传感器可靠动作。安装距离注意说明如图2-6所示。

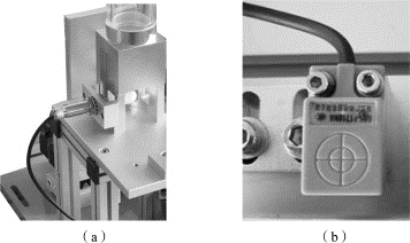

图2-5 电感式传感器
（a）供料单元上的电感式传感器；（b）输送单元上的原点开关

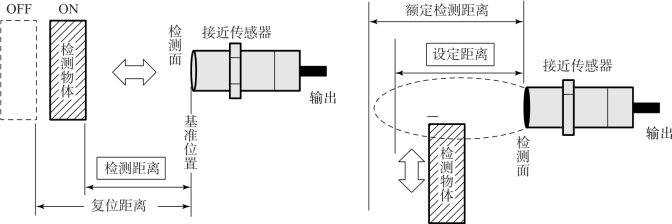

图2-6 安装距离注意说明
