梯级链按其结构可分为滚子链式梯级链和滚轮链式梯级链两种。

1.滚子链式梯级链（滚轮外置式梯级链）

滚子链式梯级链的结构如图3-4-1所示。链条体是一条完整的套筒滚子链，梯级链滚轮（梯级主轮）安装在链条的外面，因此又称为滚轮外置式梯级链。

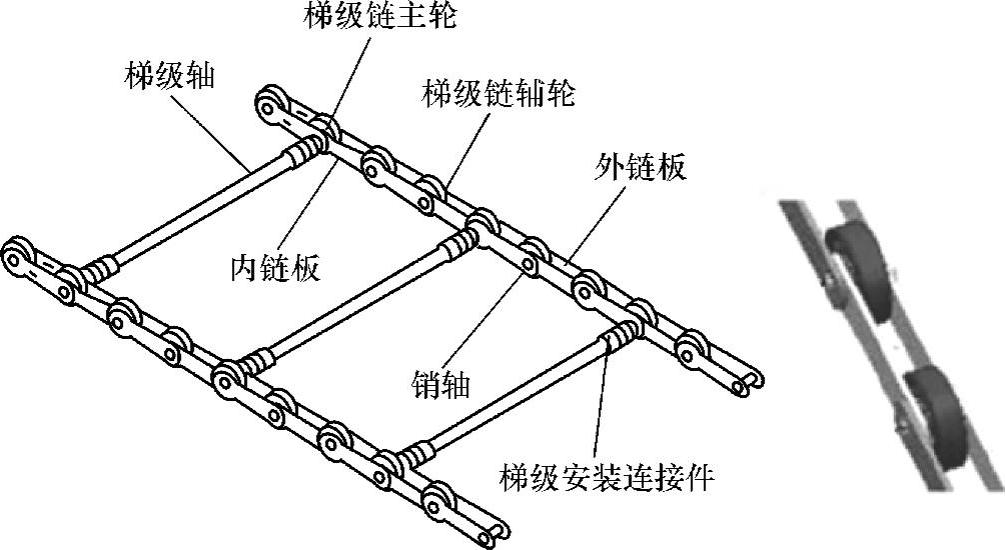

图3-4-1 滚子链式梯级链（滚轮外置式梯级链）

采用滚子链式梯级链的扶梯，在工作导轨的上部弯曲段安装有卸载导轨，梯级链在这一段是被抬起的，此时的梯级滚轮不与导轨接触，而梯级滚轮不与导轨接触，不承受载荷产生的压力，从而对滚轮起到了保护作用（图5-2-7b）。这种结构的梯级链可适用于不同提升高度和各种载荷条件的自动扶梯，同时该结构的梯级链滚轮在使用中装拆方便。

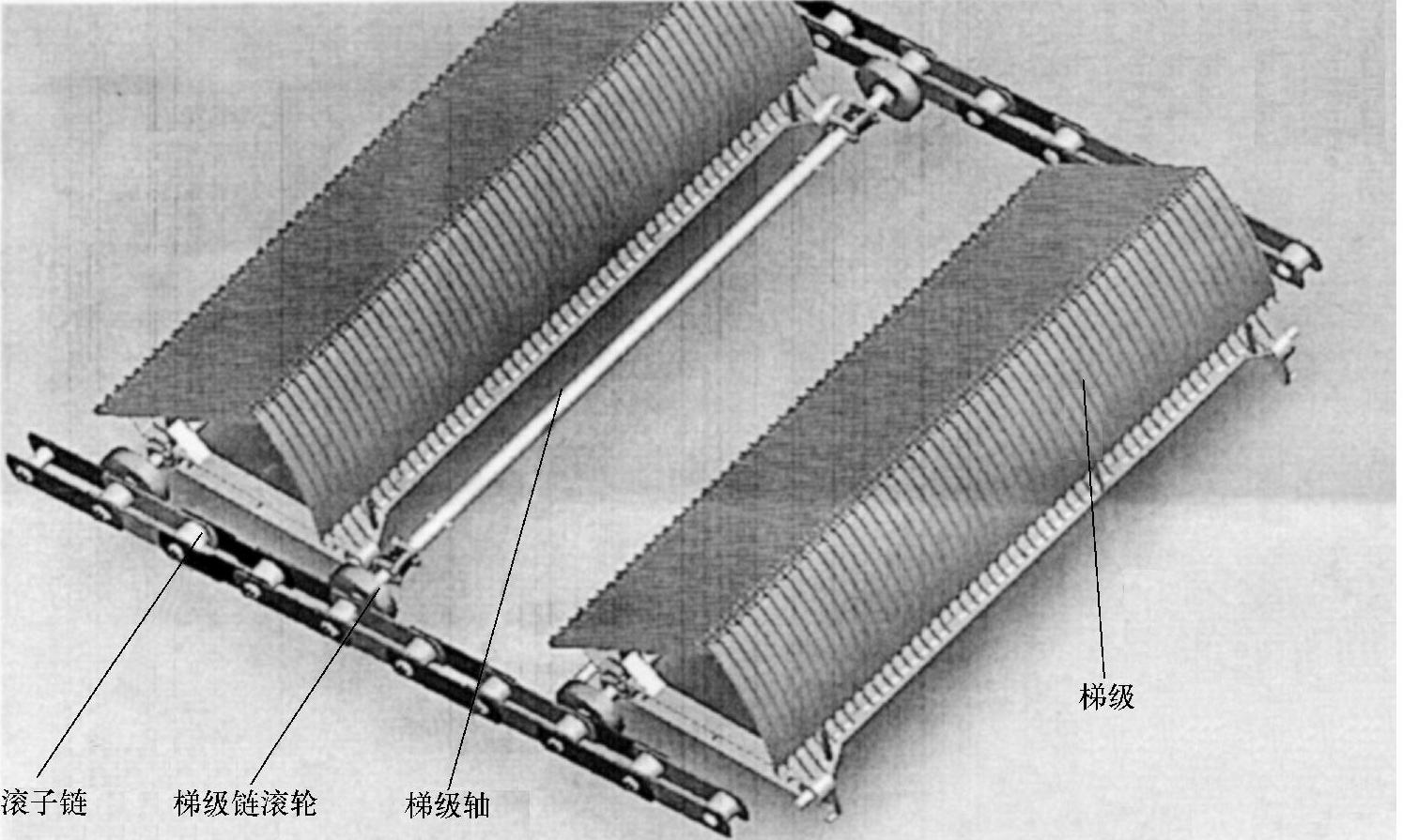

图3-4-1所示的梯级轴是长轴结构，轴将左右两条梯级链连接在一起，有利于梯级与梯级链之间的稳固连接。但也有采用短轴结构的，此时梯级轴为一截短轴，供安装梯级（图3-4-2）。

2.滚轮链式梯级链(https://www.chuimin.cn)

滚轮链式梯级链（滚轮内置式梯级链）的结构如图3-4-3所示。其特点是以滚轮代替了传统链条中的套筒和滚子，由于梯级滚轮是位于链条中间的，因此又称为滚轮内置式梯级链。这种梯级链具有结构简单、造价低的优点，在普通扶梯上广泛使用。

采用这种链条的扶梯在上部弯曲段没有卸载导轨，滚轮在经过这一段导轨时需要承受比倾斜段大的压力，同时在与梯级链轮的齿啮合时也需要承受梯级链拉力所产生的挤压力，因此适用的提升高度和载重条件受到限制。这种链条也同样有长轴结构和短轴结构之分。
