ADAMS案例仿真：驾驶室前横向稳定杆解析
【摘要】：单击Tools > Adams/VIEW INTERFACE命令，建模界面切换VIEW通用模块；单击Bodies > Flexible Bodies > Discrete Flexible Link命令，弹簧离散量建模界面如图16-8所示。
•单击Tools > Adams/VIEW INTERFACE命令，建模界面切换VIEW通用模块；
•单击Bodies > Flexible Bodies > Discrete Flexible Link命令，弹簧离散量建模界面如图16-8所示。

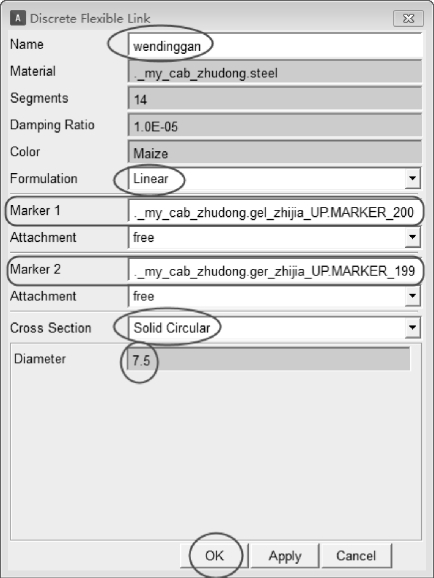

图16-8 横向稳定杆（离散梁）
•Name：wendinggan；
•Material：._my_cab_zhudong.steel；
•Segments：14；
•Damping Ratio：1.0E-05；
•Formulation：Linear；(https://www.chuimin.cn)
•Marker 1：._my_cab_zhudong.gel_zhijia_UP.MARKER_200；
•Attachment：free；
•Marker 2：._my_cab_zhudong.gel_zhijia_UP.MARKER_199；
•Attachment：free；
•Cross Section：Solid Circular；
•Diameter：7.5；
•单击OK，完成前横向稳定杆离散梁的创建。
•单击Tools > Select Mode > Switch to A/Car Template Builder 命令，切换到ADAMS/CAR专家界面。
