三铰拱截面的内力有弯矩、剪力和轴力。
内力正负号规定如下:弯矩以使拱曲杆内边受拉为正;剪力以使拱小段顺时针方向转动为正;轴力以拉力为正。

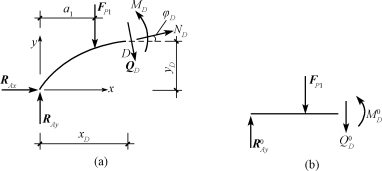

为了方便表达,采用xy坐标系。在图13-32(a)中任取一截面D,其坐标为(xD,yD),拱轴在此处的切线与水平线的倾角为φD。取D左边部分为隔离体,其受力分析如图13-32(a)所示。图13-32(b)所示为相应的代梁的受力图。

图13-32
1.弯矩MD的计算
对D截面形心列力矩方程。

上式表明,三铰拱的弯矩小于代梁的弯矩。
2.剪力QD的计算
列t方向(QD方向)的投影方程。
3.轴力ND的计算

列n方向(D截面法线方向)的投影方程。

4.曲杆中弯矩与剪力间的微分关系
x截面弯矩的表达式为
(https://www.chuimin.cn)
式(13-7)或式(13-8)即三铰拱中弯矩与剪力的微分关系。
注意:MD、QD和ND的表达式是由拱的左边部分任一截面导出的,它们也适用于右部截面,只是左侧φD取正号,右侧φD取负号。
由于拱轴坐标y及sinφ、cosφ都是x的非线性函数,所以,三铰拱的弯矩图、剪力图、轴力图都是曲线图形。计算时,通常将拱沿跨度分为若干等份,求出各分点处截面的内力值,然后连一曲线得到内力图。

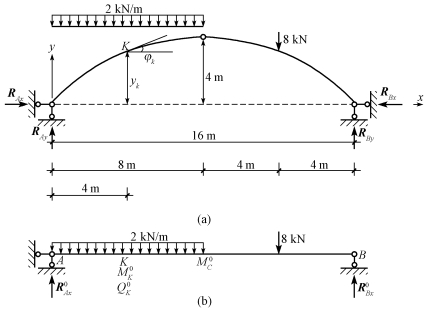

【例13-9】 图13-33(a)所示的三铰拱,跨度l=16m,拱高f=4m,拱轴方程为y=
,坐标系如图13-33(a)所示。计算K截面(xK=4m)中的弯矩、剪力和轴力。

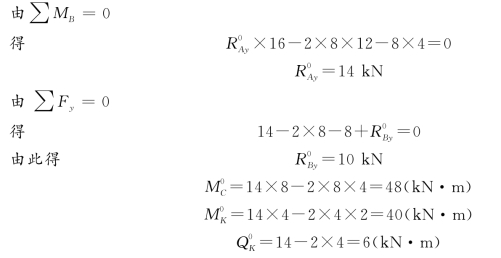

【解】 (1)求代梁[图13-33(b)]的支座反力
。


图13-33
(2)求三铰拱的支座反力。

(3)求yK、φK、cosφK、sinφK。

将x=4m代入,得tanφK=0.5。由此可查得φK=26.565°,cosφK=0.894,sinφK=0.447。
(4)求三铰拱K截面的内力。
![]()
可见拱中弯矩(4kN·m)远小于梁中弯矩(40kN·m)。
