建筑力学（第3版）：挤压计算及强度条件
【摘要】：所以，也采用实用计算法，假定在挤压面上的挤压应力σc是均匀分布的，因此式中Pc——挤压面上的挤压力，Pc＝P；Ac——挤压面的计算面积，Ac＝d·t。这样得到的平均挤压应力又称作名义挤压应力。为了防止挤压破坏，挤压面上的挤压应力不得超过连接件材料的许用挤压应力[σc]，即要求图8-5式（8-4）称为挤压强度条件。
挤压应力在挤压面上的分布也很复杂，如图8-5（a）所示。所以，也采用实用计算法，假定在挤压面上的挤压应力σc是均匀分布的，因此
式中 Pc——挤压面上的挤压力，Pc＝P；
Ac——挤压面的计算面积，Ac＝d·t。
这样得到的平均挤压应力又称作名义挤压应力。
当接触面为平面时，接触面的面积就是计算挤压面积；当接触面为半圆柱面时，取圆柱体的直径平面作为计算挤压面积[图8-5（b）]。
为了防止挤压破坏，挤压面上的挤压应力不得超过连接件材料的许用挤压应力[σc]，即要求
图8-5
式（8-4）称为挤压强度条件。许用挤压应力[σc]等于连接件的挤压极限应力除以安全系数。实验表明，钢连接件的许用挤压应力[σc]与许用压应力[σ]之间有如下关系：

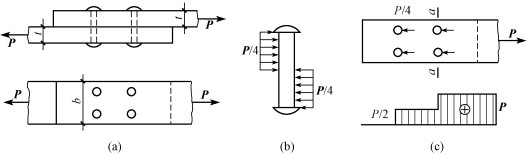

【例8-1】 在图8-6（a）所示的铆接接头中（此种连接称为搭接），已知P＝80kN，b＝100mm，t＝12mm，铆钉的直径d＝16mm，铆钉材料的许用剪应力[τ]＝140MPa，许用挤压应力[σc]＝300MPa，杆件材料的许用拉应力[σ]＝160MPa，试分别校核铆钉和杆件的强度。(https://www.chuimin.cn)
图8-6
【解】 首先分析铆钉和板的受力。P作用在板上，它通过板的孔壁作用在各铆钉上。铆钉是对称布置的，且铆钉的材料和直径又都相同，可认为各铆钉受相同的力，其值为P/4（共四个铆钉），铆钉的受力图如图8-6（b）所示。将每个铆钉的反作用力作用在板的孔壁上，上板的受力图如图8-6（c）所示。
（1）校核铆钉的剪切强度。由图8-6（b）可知，铆钉受剪面上的剪力为P/4，受剪面上的计算剪应力为
满足剪切强度条件。
（2）校核铆钉的挤压强度。由图8-6（b）可知，铆钉的计算挤压应力为
满足挤压强度条件。
（3）校核板的抗拉强度。上板的轴力图如图8-6（c）所示，受削弱的截面a—a上的正应力为
满足抗拉强度条件。
