TWT2014：绘制十七跃层水排平面图的标准教程
【摘要】：按下Ctrl+O组合键，打开配套光盘提供的“第13章/十七跃层原建筑平面图.dwg”文件，并将尺寸标注所在的“AXIS”图层关闭，结果如图13-37所示。图13-38 绘制平面图左上方立管03 绘制引出标注。单击“专业标注”→“图名标注”命令、“文字表格”→“单行文字”命令，绘制图名标注和文字标注，将标注所在的“AXIS”图层开启，完成十七跃层给水排水平面图的绘制结果如图13-43所示。
跃层由于不是独立的楼层，所以在设计给水排水系统时，要兼顾与其相关连的楼层。比如在本节所介绍的给水管线的设计中，就明确表示了该管道的连接目标点。

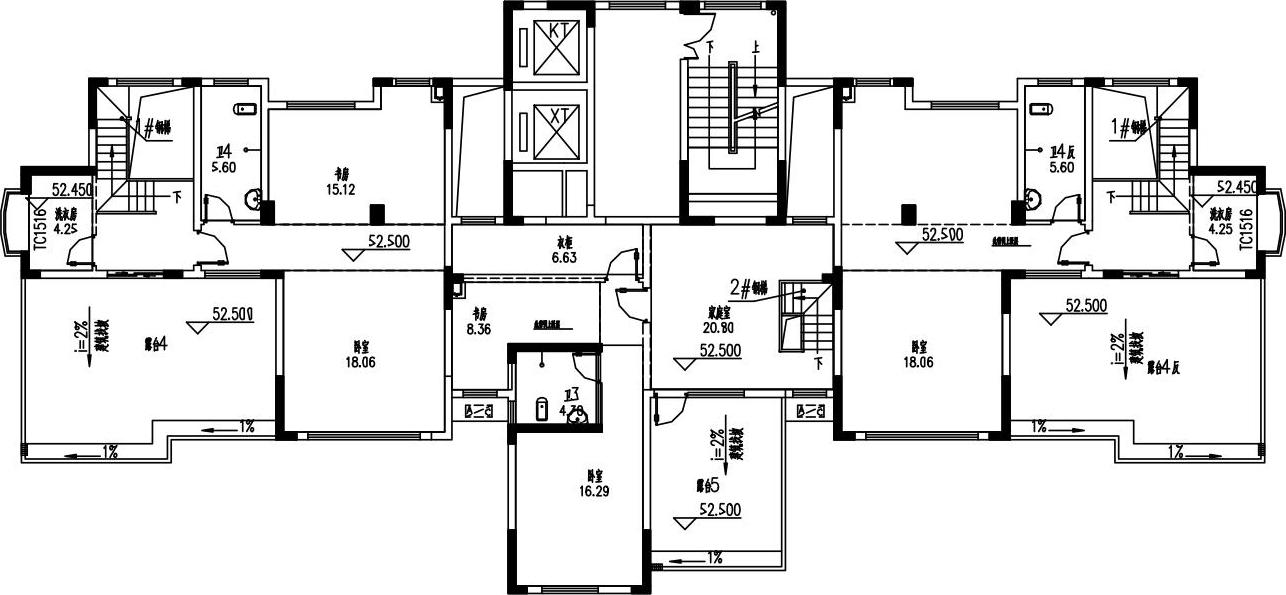

01 打开素材文件。按下Ctrl+O组合键，打开配套光盘提供的“第13章/十七跃层原建筑平面图.dwg”文件，并将尺寸标注所在的“AXIS”图层关闭，结果如图13-37所示。
图13-37 打开十七跃层建筑平面图素材

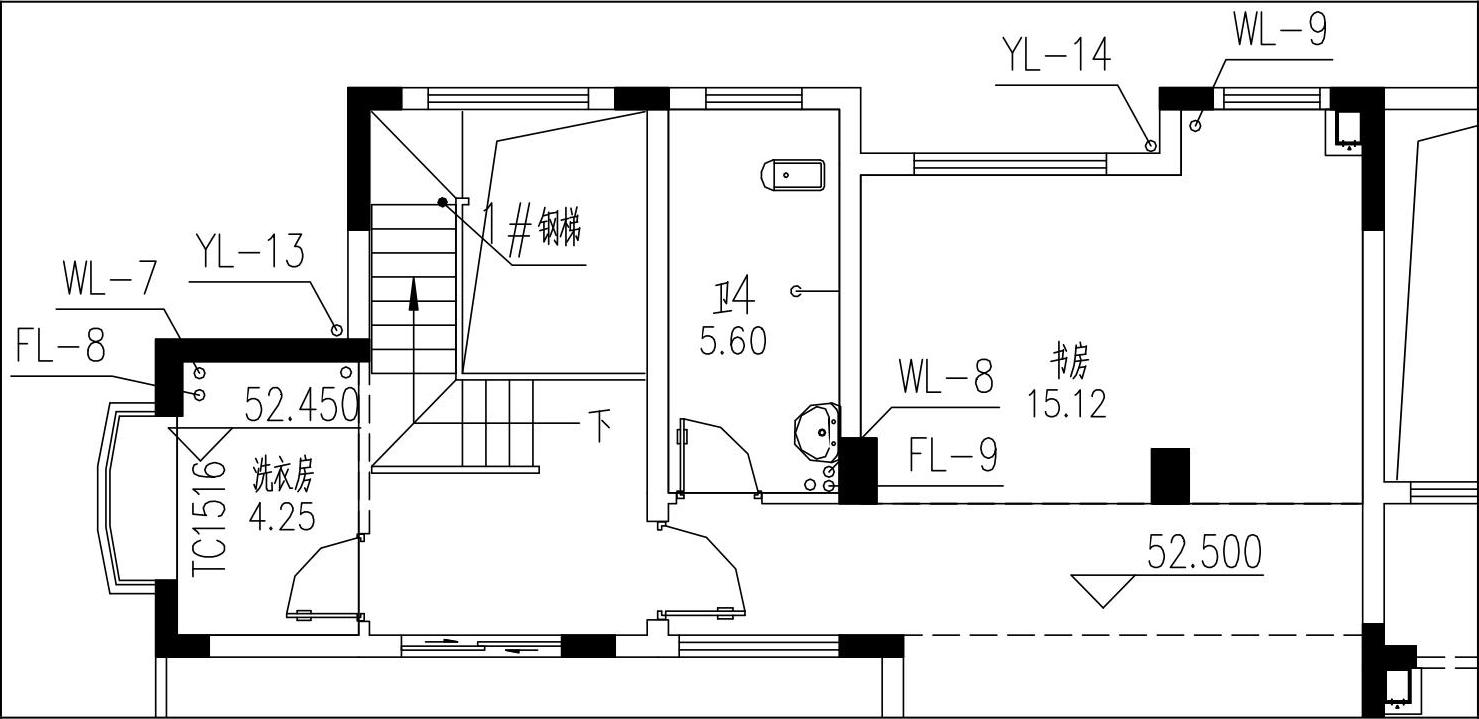

02 绘制住宅楼平面图左上方洗衣房、卫4等的立管管线。在命令行中输入LGBZ命令按回车键，系统弹出【立管】对话框；单击“雨水”“污水”“废水”“给水”按钮，在绘图区中分别指定管线插入点，绘制立管管线的结果如图13-38所示（没有立管编号的为给水管）。
图13-38 绘制平面图左上方立管
03 绘制引出标注。单击“专业标注”→“引出标注”命令，在弹出的【引出标注】对话框中设置参数；为绘图区中指定标注的各点，绘制给水管的引出标注结果如图13-39所示。
图13-39 绘制给水管引出标注

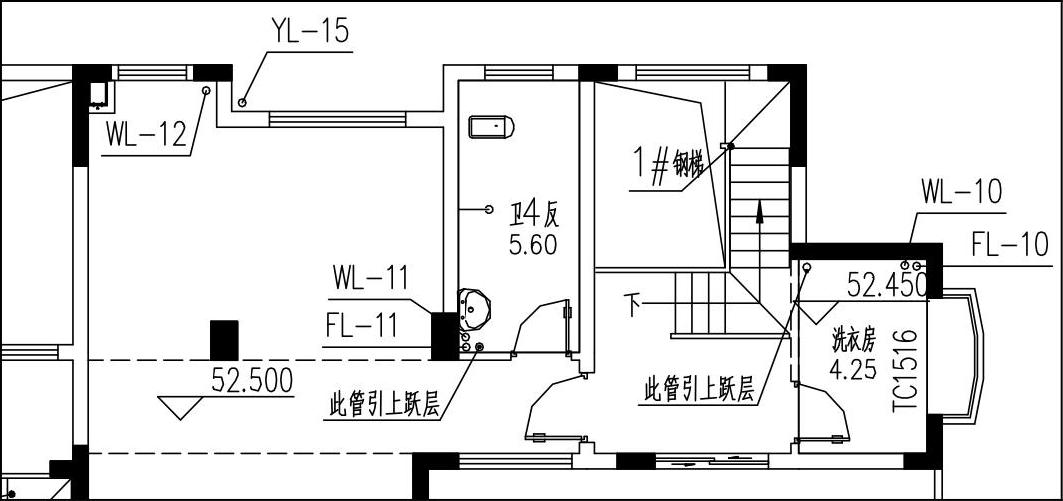

04 采用同样的操作方法，绘制住宅楼平面角右上方的卫4反、洗衣房等的立管管线和引出标注，结果如图13-40所示。

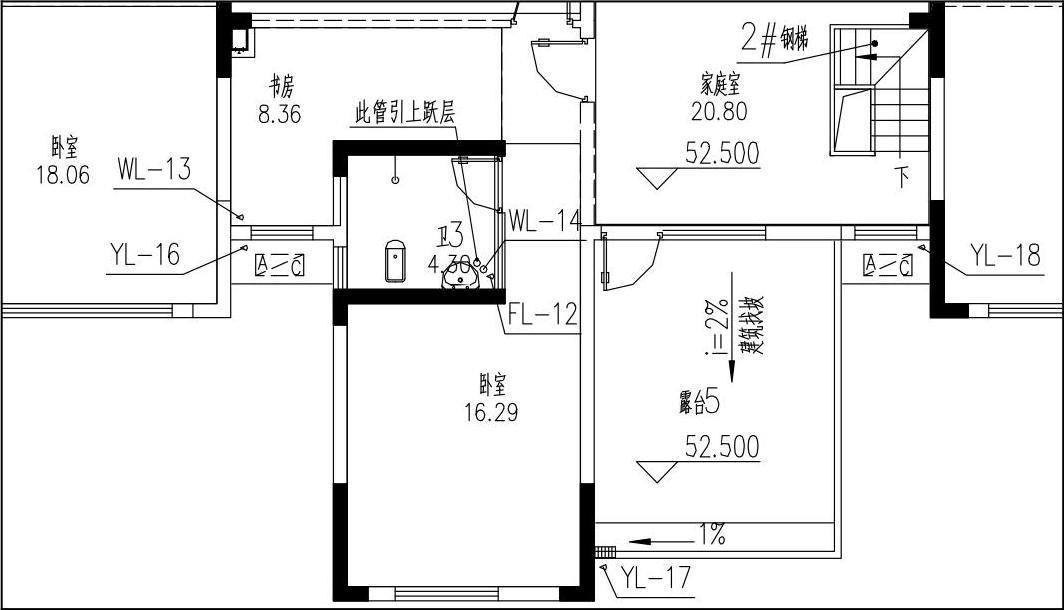

05 采用同样的操作方法，绘制住宅楼平面图下方的卫3等的立管管线和引出标注，结果如图13-41所示。
图13-40 绘制结果
图13-41 绘制结果

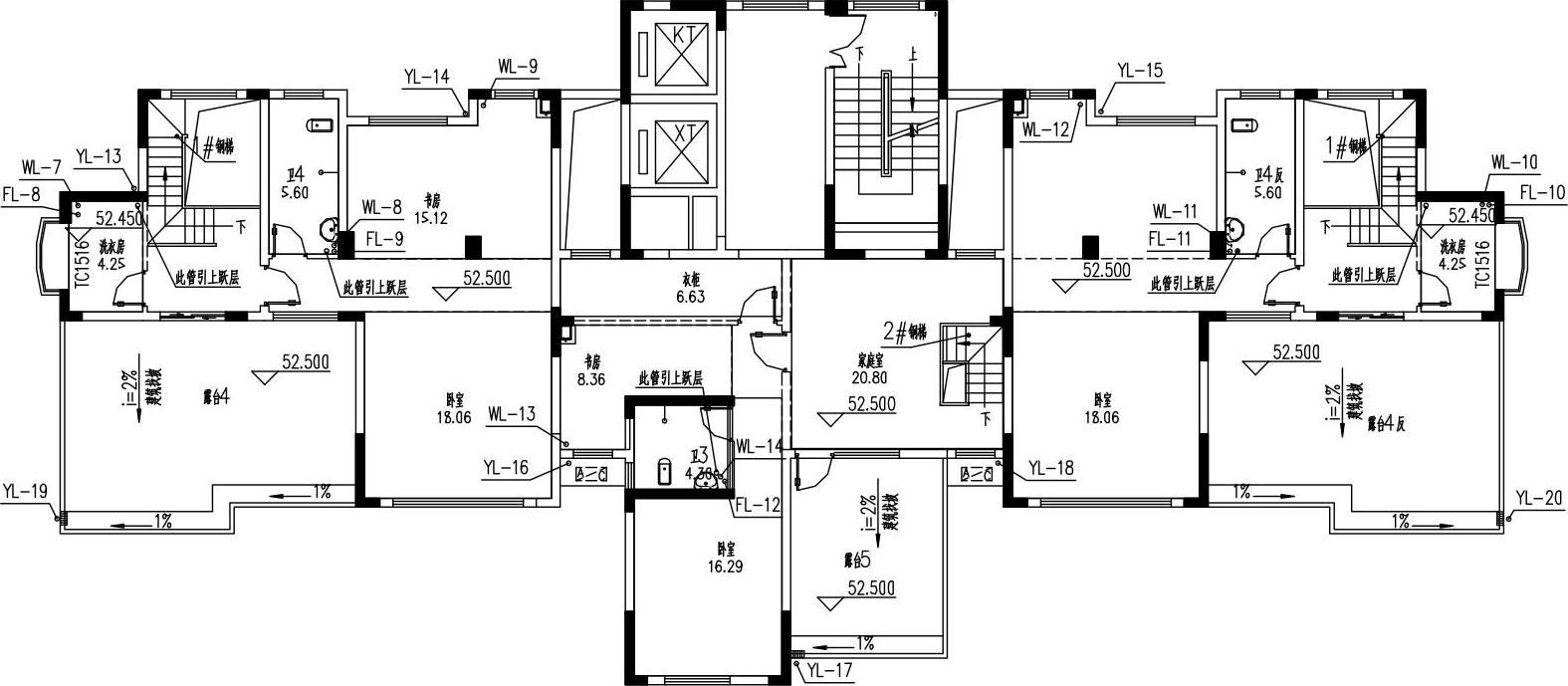

06 执行LGBZ命令，继续绘制其余的立管管线，绘制十七跃层给水排水管线的结果如图13-42所示。
图13-42 绘制管线

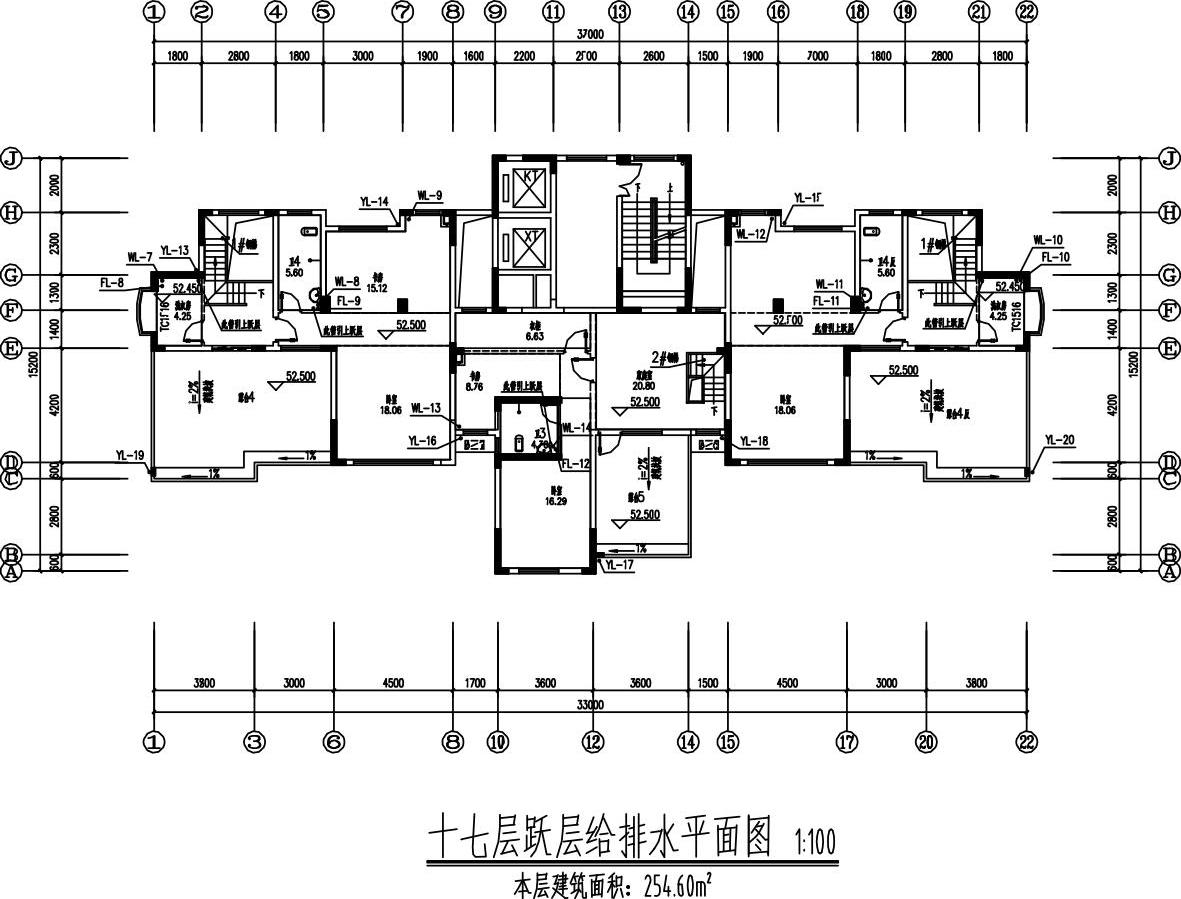

07 绘制图名标注。单击“专业标注”→“图名标注”命令、“文字表格”→“单行文字”命令，绘制图名标注和文字标注，将标注所在的“AXIS”图层开启，完成十七跃层给水排水平面图的绘制结果如图13-43所示。
图13-43 十七跃层给水排水平面图绘制结果
