AutoCAD2015教程：绘制热水壶平面图
【摘要】：结果文件——参见附带光盘“End\Ch2\综合实例2.dwg”；动画演示——参见附带光盘“AVI\Ch2\综合实例2.avi”。综合实例1 已经基本把本章的内容联系起来练习了一遍，下面我们来绘制热水壶的平面图，以帮助读者巩固知识、加深印象。图2-77 热水壶的平面主视图在命令行中输入“REC”执行命令，绘制起点、终点的坐标分别为、的矩形。在命令行中输入“L”执行命令，依次输入以下4点、、和，得到热水壶的壶嘴部分，结果如图2-82所示。
结果文件——参见附带光盘“End\Ch2\综合实例2.dwg”；
动画演示——参见附带光盘“AVI\Ch2\综合实例2.avi”。
综合实例1 已经基本把本章的内容联系起来练习了一遍，下面我们来绘制热水壶的平面图，以帮助读者巩固知识、加深印象。
热水壶的平面主视图如图2-77所示。
【操作步骤】

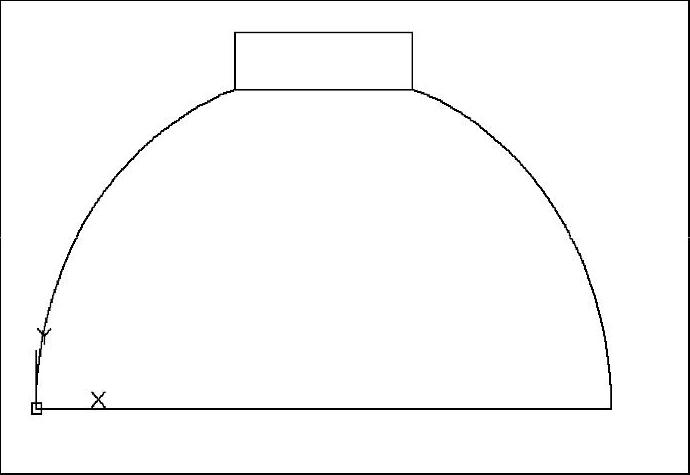

（1）在命令行中输入“L”执行【直线】命令，绘制起点在原点，长400mm的水平直线；再在命令行中输入“REC”执行【矩形】命令，绘制起点、终点的坐标分别为（138，190）和（@124，34）的矩形；再在命令行中输入“ARC”执行【圆弧】命令，分别绘制起点在直线最右端，终点在矩形的右下角点、圆心在直线中点的圆弧1和起点在矩形左下角点、终点在原点、圆心在直线中点的圆弧2。结果如图2-78所示。
图2-77 热水壶的平面主视图

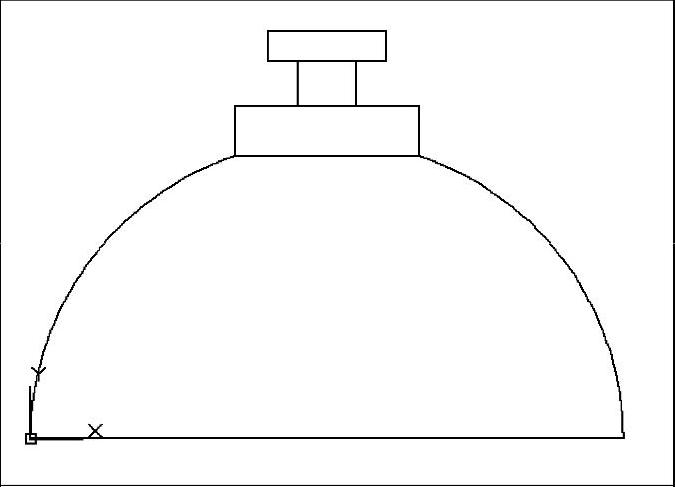

（2）在命令行中输入“REC”执行【矩形】命令，绘制起点、终点的坐标分别为（180，224）、（@40，30）的矩形。按〈空格〉键重复输入，绘制起点、终点的坐标分别为（160，254）、（@80，20）的矩形。结果如图2-79所示。
图2-78 热水壶基本框架1
图2-79 热水壶基本框架2

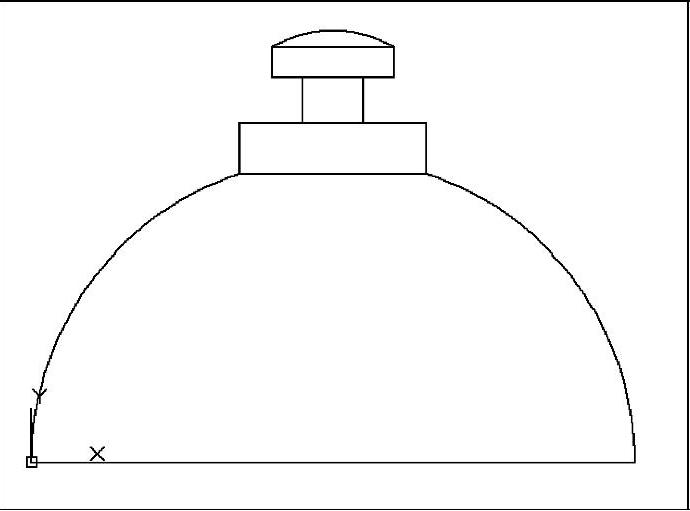

（3）在命令行中输入“ARC”执行【圆弧】命令，分别绘制起点在最后所画矩形的右上角点，终点在矩形的左上角点，包含角60°。结果如图2-80所示。

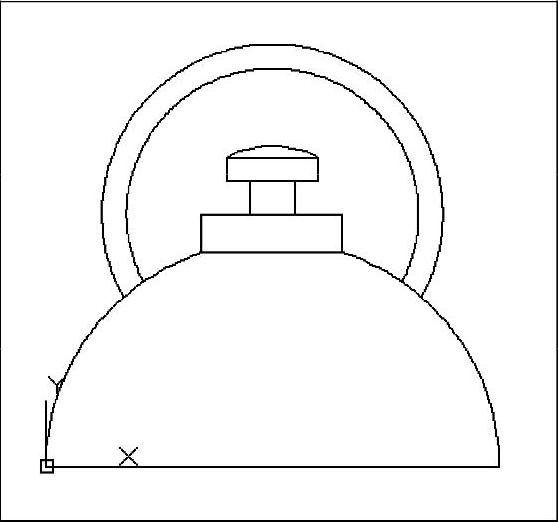

（4）在命令行中输入“ARC”执行【圆弧】命令，分别绘制起点在（314，164）、（331.5，150），终点在（86，164）、（68.5，150），中心点都在（200，224）的圆弧，得到结果如图2-81所示。

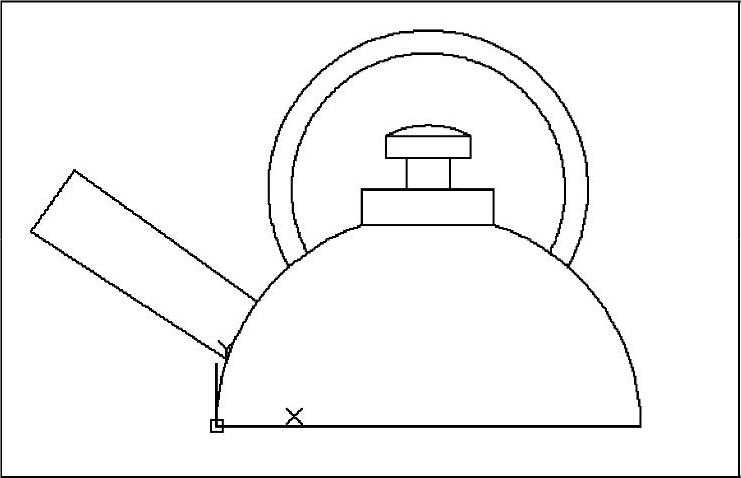

（5）在命令行中输入“L”执行【直线】命令，依次输入以下4点（38.1，117.37）、（-133.47，241.86）、（-173.68，184.23）和（10.27，63.23），得到热水壶的壶嘴部分，结果如图2-82所示。

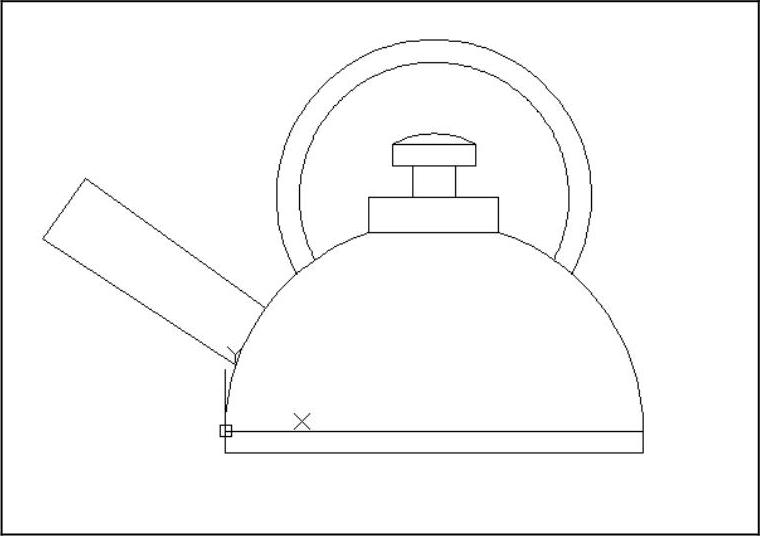

（6）最后为热水壶添上底座，在命令行中输入“REC”执行【矩形】命令，绘制起点为原点，终点的坐标为（400，-20），得到最终结果，如图2-83所示。
图2-80 热水壶基本框架3
图2-81 热水壶基本框架4
图2-82 热水壶基本框架5
图2-83 热水壶最终图形
