在开始绘制立面图之前，用户可先把一些需要用到的图块绘制好，以便制图时可以直接将其插入到图中，简化绘图工作。
1.“正门”图块
【操作步骤】

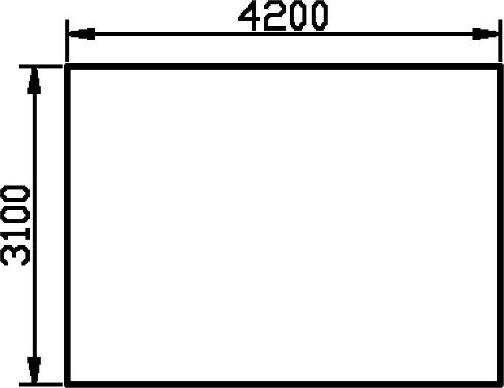

（1）绘制一长为4200mm、宽为3100mm的矩形，如图9-3所示。
图9-3 绘制矩形（一）
（2）按图9-4所示的尺寸在矩形中绘制两个长为2000mm、宽为3000mm的矩形。
图9-4 绘制矩形（二）
（3）使用【直线】命令，按图9-5所示的尺寸，在左侧矩形中绘制6条直线。
图9-5 绘制6条直线
（4）使用【镜像】命令，将步骤（3）绘制的图形镜像到右边，至此，“正门”图形绘制完毕，如图9-6所示。
图9-6 “正门”图形
（5）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存为名为“正门”的外部图块。
2.“阳台护栏”图块
【操作步骤】

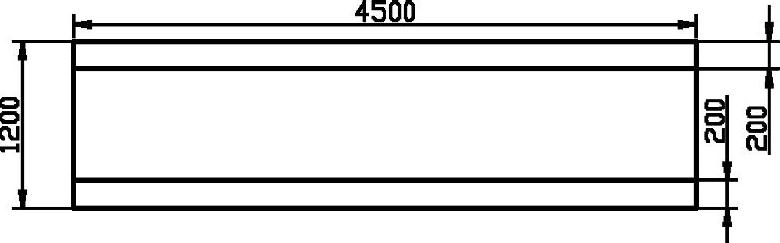

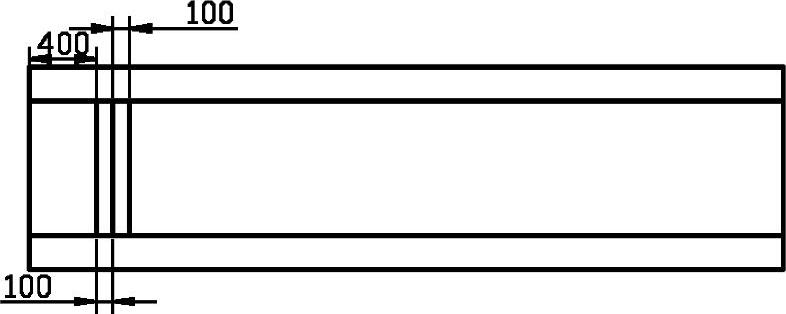

（1）使用【直线】命令，按图9-7所示的尺寸绘制阳台护栏的大概轮廓。
图9-7 阳台护栏的大概轮廓
（2）使用【直线】命令，绘制阳台护栏柱，如图9-8所示。
图9-8 绘制阳台护栏柱
（3）使用【矩形阵列】命令，选中步骤（2）绘制的“阳台护栏柱”图形为阵列对象，将阵列行数设置为1，阵列列数设置为8，设置阵列列间距为500。阵列完成后的图形如图9-9所示，至此，“阳台护栏”图形绘制完毕。

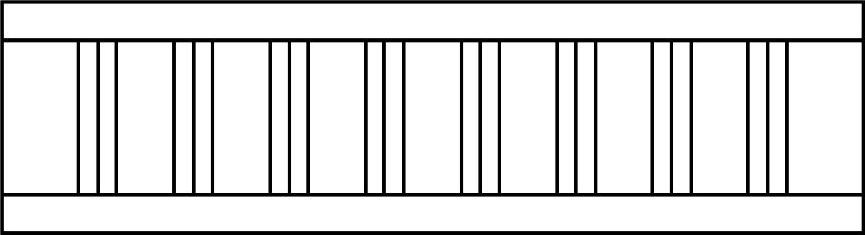

图9-9 “阳台护栏”图形
（4）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存为名为“阳台护栏”的外部图块。
3.“老虎窗”图块
【操作步骤】
（1）使用【直线】命令，按图9-10所示的图形尺寸绘制老虎窗的外形轮廓。

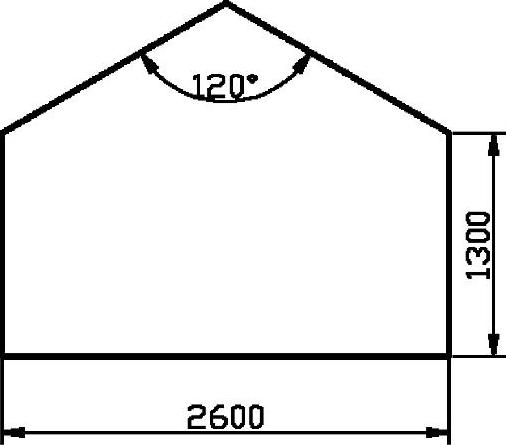

图9-10 老虎窗的外形轮廓
（2）绘制窗口边框。使用【矩形】命令，按图9-11所示的尺寸绘制一个长为1200mm、宽为900mm的矩形。

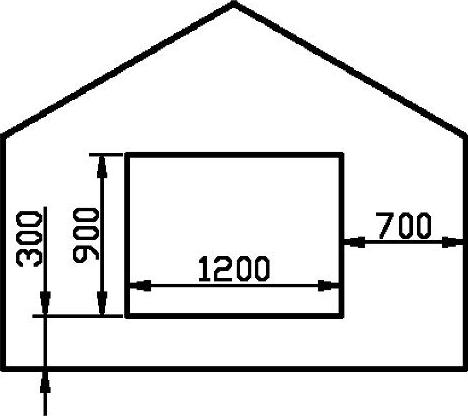

图9-11 绘制窗口边框
（3）使用【偏移】命令，将步骤（2）绘制的矩形向内偏移50mm，并在新的矩形中间绘制一条竖直线，如图9-12所示。至此，“老虎窗”图形绘制完毕。
(https://www.chuimin.cn)

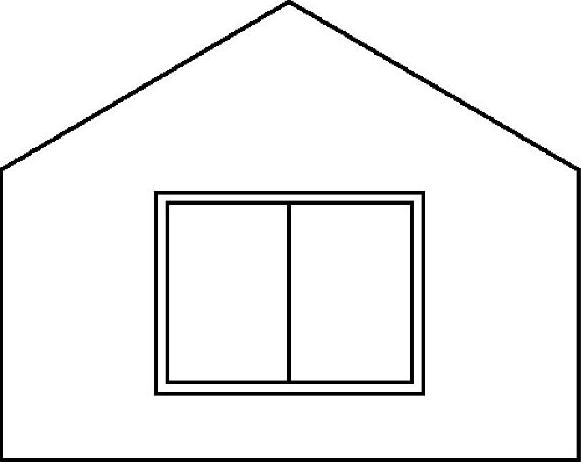

图9-12 “老虎窗”图形
（4）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存为名为“老虎窗”的外部图块。
4.“阳台门”图块
【操作步骤】
（1）绘制阳台门的框架。使用【直线】命令，绘制两条长为1600mm的竖直直线和一条长为2200mm的水平直线，如图9-13所示。

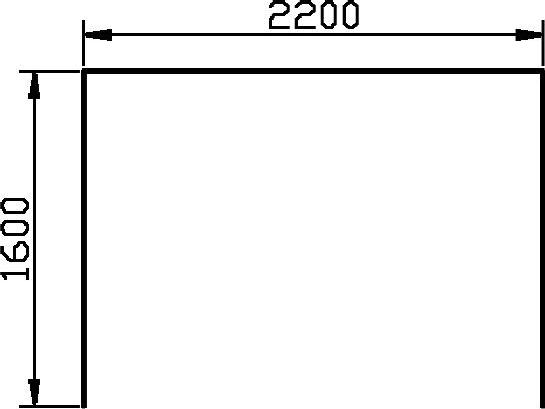

图9-13 绘制阳台门的框架

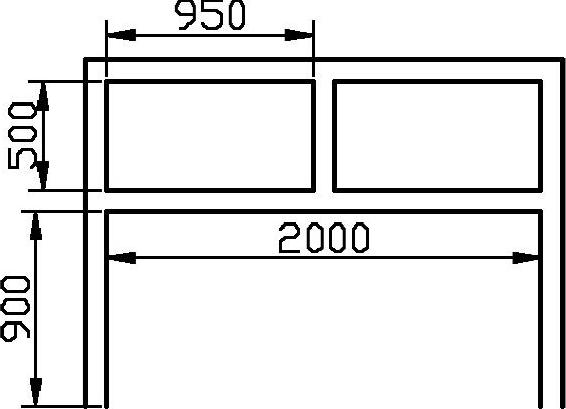

（2）绘制阳台门的大致轮廓。使用【矩形】命令，在阳台门的上侧绘制两个长为950mm、宽为500mm的矩形；使用【直线】命令，绘制两条长为900mm的竖直直线和一条长为2000mm的水平直线，如图9-14所示。
图9-14 绘制阳台门的大致轮廓

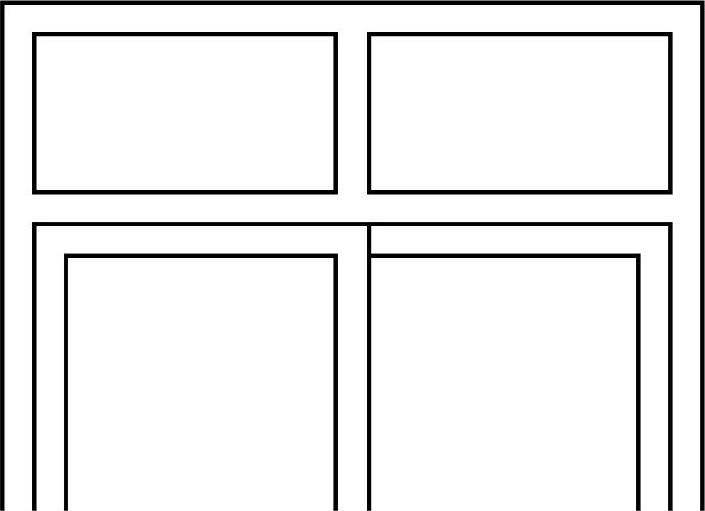

（3）使用【直线】命令，绘制阳台门的细部，如图9-15所示。至此，“阳台门”图形绘制完毕。
（4）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存为名为“阳台门”的外部图块。
图9-15 “阳台门”图形
5.“窗户一”“窗户二”“窗户三”图块
【操作步骤】
（1）绘制“窗户一”的边框。使用【矩形】命令，绘制一个长为4000mm、宽为1500mm的矩形，然后将其向内偏移50mm，如图9-16所示。

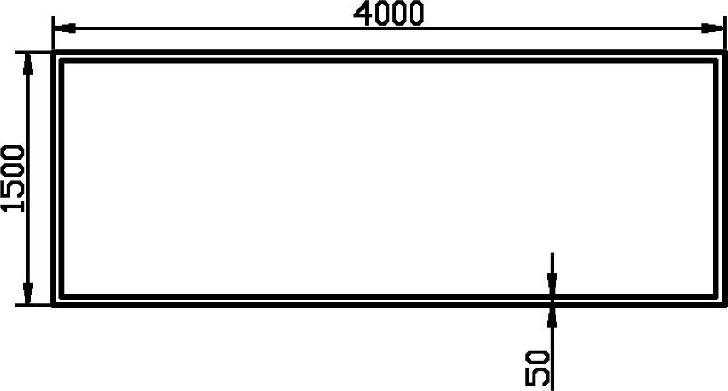

图9-16 “窗户一”的边框

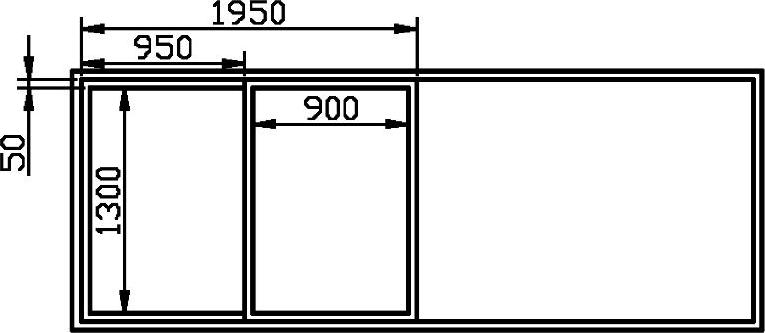

（2）绘制“窗户一”左边部分。使用【直线】和【矩形】命令，按图9-17所示的尺寸绘制图形。

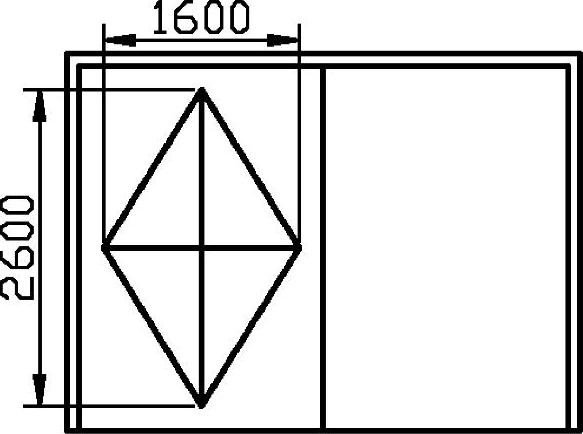

图9-17 绘制“窗户一”左边部分
（3）使用【镜像】命令，选择以步骤（2）绘制的图形作为镜像对象，以“窗户一”的竖直中线为镜像线。镜像完毕后的图形如图9-18所示。至此，“窗户一”图形绘制完毕。
图9-18 “窗户一”图形
（4）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存成名为“窗户一”的外部图块。

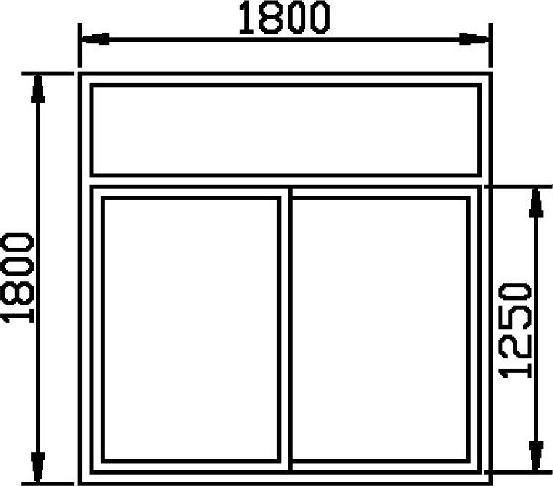

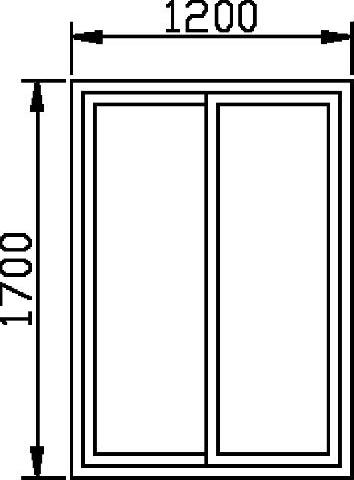

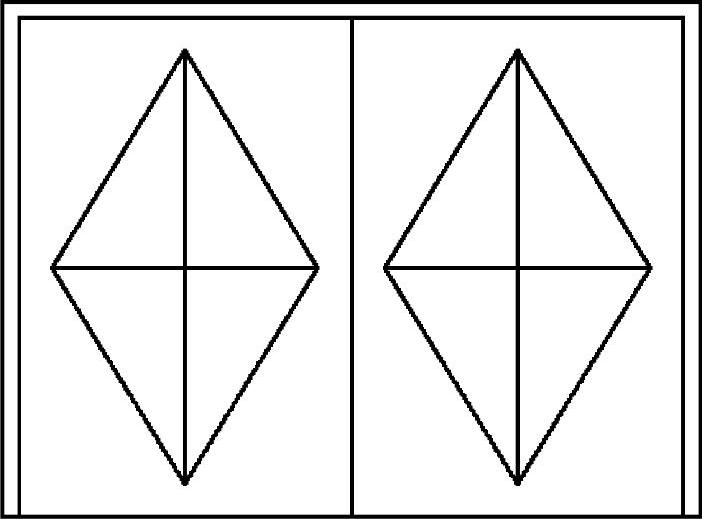

（5）按图9-19和图9-20所示的图形，绘制“窗户二”和“窗户三”图形。并使用【写块】命令分别将其保存成名为“窗户二”“窗户三”的外部图块。
图9-19 “窗户二”图形
图9-20 “窗户三”图形
另外，本节绘制的立面图标注时还需要用到两个属性图块“轴线编号”和“标高符号”，分别如图9-21和图9-22所示。这两个属性图块在本书第4章的图块的操作中已经绘制过，此处不再赘述。
图9-21 轴线编号

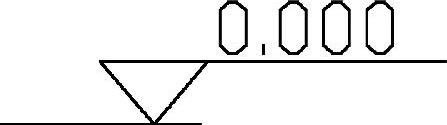

图9-22 标高符号
