AutoCAD2015建筑设计:线的几何样式修改
【摘要】：“线”的几何样式修改在上文的对话框中的第一个选项卡—选项卡中进行，如图5-7所示。图5-7 线的样式标准图5-8 对话框图5-9 对话框③下拉列表框。该选项用于设置以基线方式标注尺寸时相邻两尺寸线之间的距离。该选项用于确定是否隐藏尺寸线及相应的箭头。若选中“尺寸线1”复选框，表示隐藏第一段尺寸线，若选中“尺寸线2”复选框，表示隐藏第二段尺寸线。该选项用于确定尺寸界线的实际起始点相对于所指定尺寸界线的起始点的偏移量。
“线”的几何样式修改在上文的【新建标注样式：建筑标注】对话框中的第一个选项卡—【线】选项卡中进行，如图5-7所示。下面对该选项卡中的各选项进行详细介绍。
（1）【尺寸线】选项组。
①【颜色】下拉列表框。该选项用于设置尺寸线的颜色。用户可以直接输入颜色名字，也可以从下拉列表框中选择，如果选取【选择颜色】，将在打开的调色板中选择其他颜色。
②【线型】下拉列表框。该选项用于设置尺寸线的线型。若选择【其他】，弹出【选择线型】对话框，如图5-8所示。如果在系统默认的加载线型中找不到需要的线型，可单击【加载】按钮，系统将弹出【加载或重载线型】对话框，如图5-9所示，在【文件】按钮右侧的文本框中输入所需线型名字或在列表中找到所需线型。

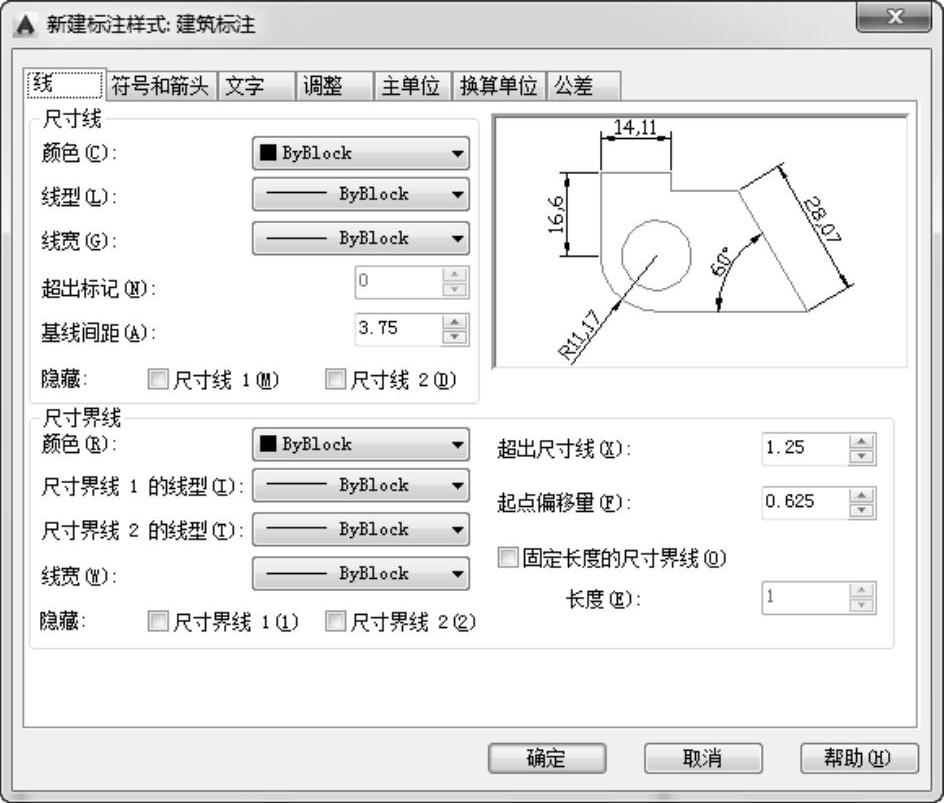

图5-7 线的样式标准
图5-8 【选择线型】对话框

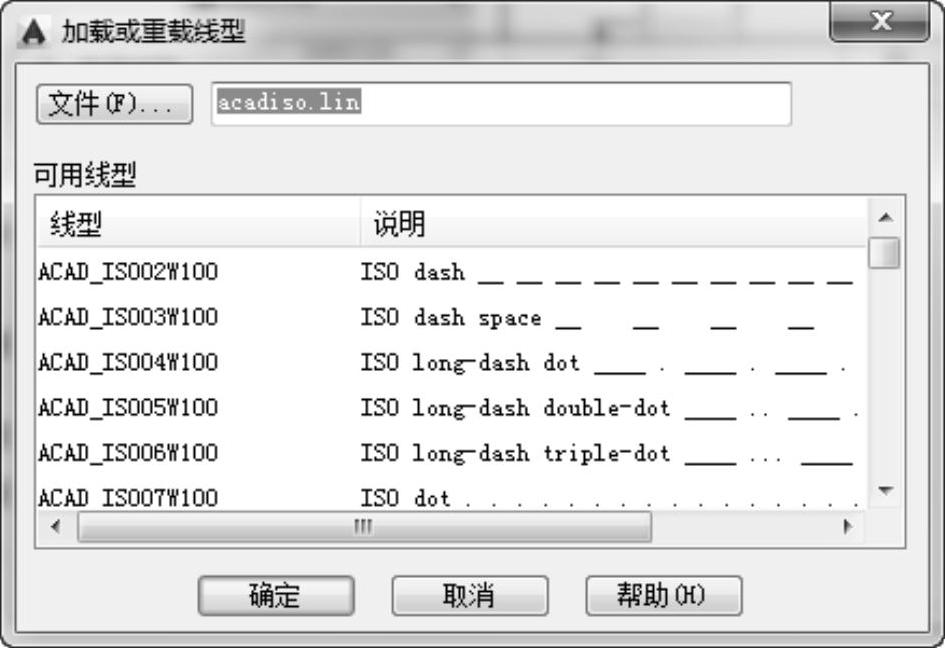

图5-9 【加载或重载线型】对话框
③【线宽】下拉列表框。该选项用于设置尺寸线的线宽，其中列出了各种线宽的名字和宽度。
④【超出标记】数值框。当尺寸箭头设置为短斜线、短波浪线等或尺寸线无箭头时，用户可以利用此数值框设置尺寸线超出尺寸界线的距离。(https://www.chuimin.cn)
⑤【基线间距】数值框。该选项用于设置以基线方式标注尺寸时相邻两尺寸线之间的距离。
⑥【隐藏】复选框。该选项用于确定是否隐藏尺寸线及相应的箭头。若选中“尺寸线1”复选框，表示隐藏第一段尺寸线，若选中“尺寸线2”复选框，表示隐藏第二段尺寸线。
（2）【尺寸界线】选项组。
①【颜色】下拉列表框。该选项用于设置尺寸界线的颜色。用户可以直接输入颜色名字，也可以从下拉列表框中选择。如果选取【选择颜色】，将在打开的调色板中选择其他颜色。
②【尺寸线型】下拉列表框。该选项用于设置尺寸界线的线型。
③【线宽】下拉列表框。该选项用于设置尺寸界线的线宽。
④【隐藏】复选框。该选项用于确定是否隐藏尺寸界线。
⑤【超出尺寸线】数值框。该选项用于设置尺寸界线超出尺寸线的距离。
⑥【起点偏移量】数值框。该选项用于确定尺寸界线的实际起始点相对于所指定尺寸界线的起始点的偏移量。
⑦【固定长度的尺寸界线】复选框。选中该复选框后，系统将以固定长度的尺寸界线标注尺寸。用户可以在【长度】数值框中输入长度值。
在【新建标注样式：建筑标注】对话框界面中的右上方是一个尺寸样式显示框，该框以样例的形式显示设置的尺寸样式。
