AutoCAD2015建筑设计：块属性编辑

2023-09-22 理论教育版权反馈

【摘要】：当插入属性图块后，用户可以使用命令对属性的值和文字特性等进行修改。命令的执行方法主要有如下3种。■ 选择菜单栏中的→→→命令。■ 在命令行中输入“EATTEDIT”，然后按〈Enter〉键。这时只需选中需要修改属性的图块，即可弹出对话框。该选项卡显示了当前选中的属性图块中每个属性的标记、提示和值。应用·技巧属性图块中属性的值不一定必须是数字或字母，可以包含数字、大小写字母、汉字和其他标点符号。

当插入属性图块后，用户可以使用【编辑属性】命令对属性的值和文字特性等进行修改。

【编辑属性】命令的执行方法主要有如下3种。

■ 选择菜单栏中的【修改】→【对象】→【属性】→【单个】命令。

■ 单击【修改Ⅱ】工具栏中的【编辑属性】按钮。

■ 在命令行中输入“EATTEDIT”，然后按〈Enter〉键。

执行【编辑属性】命令后，命令行中会出现如下提示信息。

这时只需选中需要修改属性的图块，即可弹出【增强属性编辑器】对话框。该对话框包含【属性】选项卡、【文字选项】选项卡以及【特性】选项卡，【属性】选项卡如图4-20a所示，【文字选项】选项卡如图4-20b所示，【特性】选项卡如图4-20c所示。

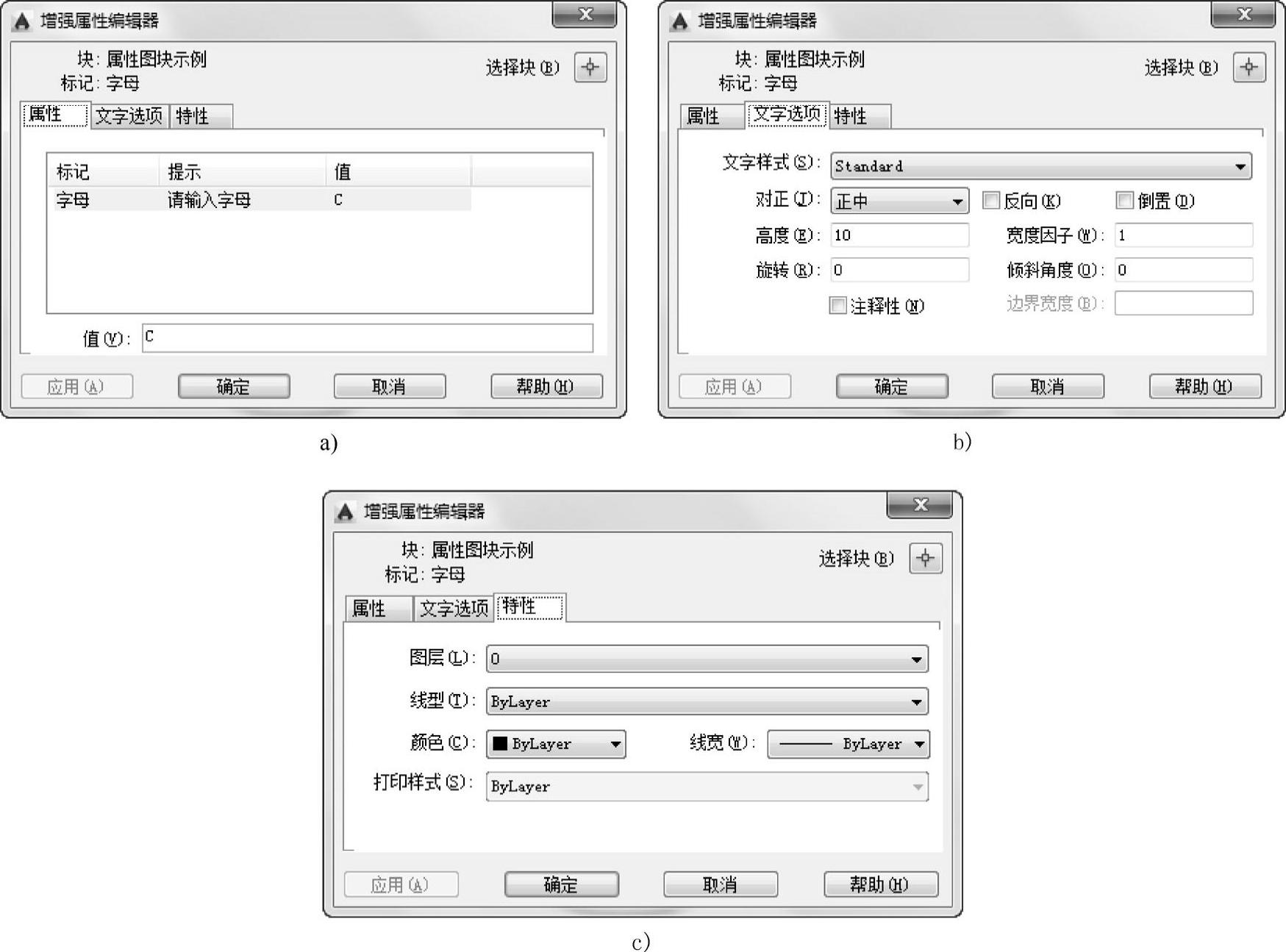

图4-20 【增强属性编辑器】对话框

a)【属性】选项卡 b)【文字选项】选项卡 c)【特性】选项卡

（1）【属性】选项卡。该选项卡显示了当前选中的属性图块中每个属性的标记、提示和值。若需要修改某个属性的值，只需在列表框中选中该项属性，然后在下方的【值】文本框中输入新值即可。

（2）【文字选项】选项卡。该选项卡用于修改属性文字的样式、对正和高度等特性。

（3）【特性】选项卡。该选项卡用于修改属性文字的图层、线宽、线型和颜色等特性。

应用·技巧

属性图块中属性的值不一定必须是数字或字母，可以包含数字、大小写字母、汉字和其他标点符号。
