在命令行中输入“WBLOCK”，然后按〈Enter〉键，系统即弹出【写块】对话框，如图4-2所示。通过在对话框中进行设置即可完成对外部图块的创建。

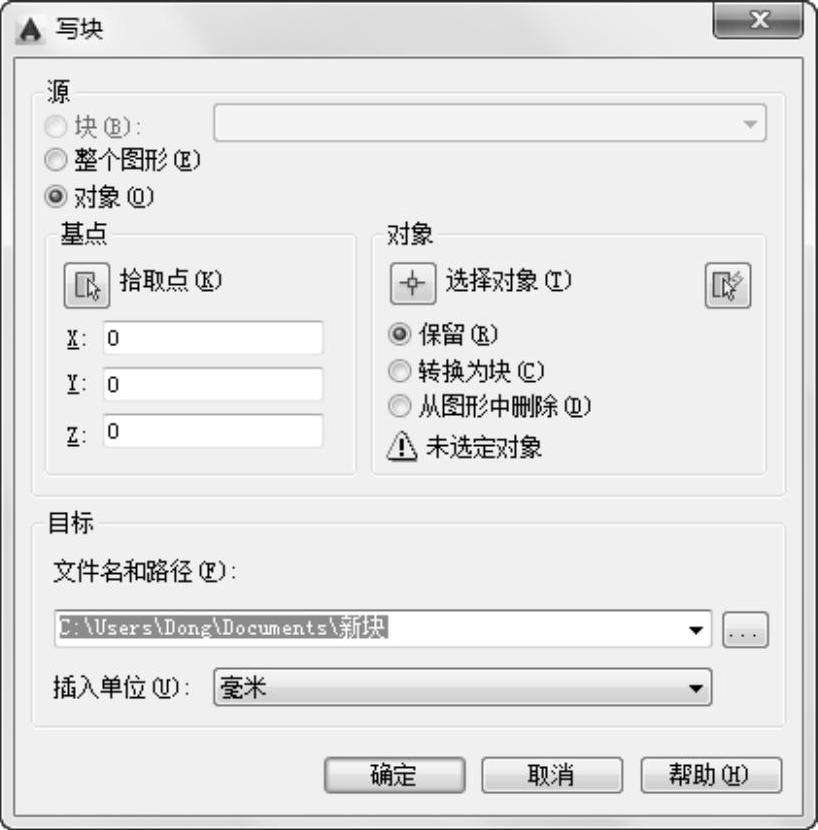

图4-2 【写块】对话框

【写块】对话框中的大部分选项与【块定义】对话框中的同名选项作用类似，因此此处只介绍其他不同的选项。

（1）【源】选项组。

①【块】单选按钮。该选项用于指定该当前图纸中的内部图块成为创建外部图块的对象。单击该按钮，即可激活其右侧的下拉列表框，此时就可以在该对话框中选取图纸中的内部图块。

②【整个图形】单选按钮。该选项用于指定当前整个图纸图形成为创建外部图块的对象。

③【对象】单选按钮。该选项用于选取当前图纸上的图形作为创建外部图块的对象。

（2）【目标】选项组。

①【文件名和路径】。用户在此处可以设置外部图块的保存路径和文件名。

②【插入单位】下拉列表框。用户在此下拉列表框中可以设置插入的单位。

应用·技巧

在创建好的外部图块文件中，用户可以利用“BASE”命令对图块的基点重新进行设置。示例4-1 创建内部图块

思路·点拨

本示例将利用【创建块】命令来将一个椅子平面图图形创建为内部图块。具体方法为：执行【创建块】命令，然后选择整个椅子图形为创建块的对象，最后再选择基点、输入图块名称，这样即可完成图块的创建。

起始文件—参见附带光盘“Start\Ch4\示例4-1.dwg”；

结果文件—参见附带光盘“End\Ch4\示例4-1.dwg”；

动画演示—参见附带光盘“AVI\Ch4\示例4-1.avi”。

打开附带光盘目录下的“Start\Ch4\示例4-1.dwg”，椅子的平面图如图4-3所示。

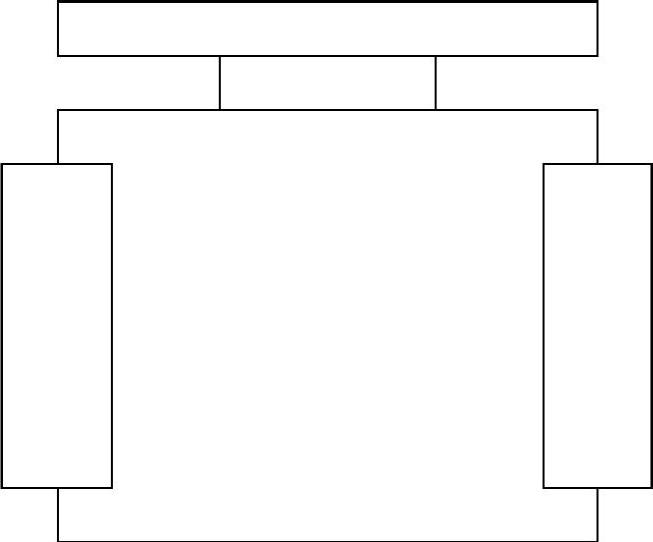

图4-3 原图形

【操作步骤】

（1）在命令行中输入“BLOCK”，系统将弹出【块定义】对话框。

（2）在【块定义】对话框的【名称】文本框中输入图块的名称“椅子平面图”；设置图块的基点为坐标原点（X、Y、Z坐标值均为0）；在【对象】选项组中单击【选择对象】按钮，选中整个椅子为对象。设置完毕后的【块定义】对话框如图4-4所示，在【名称】文本框的右侧会出现图块的预览。

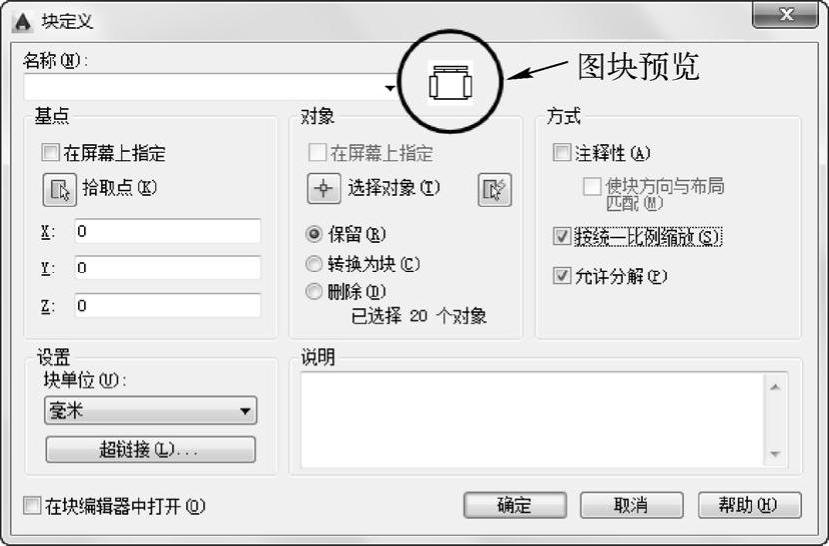

图4-4 设置完毕后的【块定义】对话框

（3）单击【确定】按钮即可完成内部图块的创建。此时，图块“椅子平面图”已经保存在该图纸的内部。
