AutoCAD2015技巧：绘制正多边形
【摘要】：在制图中，用户经常要绘制正多边形，如果一条线一条线地去画，操作起来会很烦琐，针对这一问题，AutoCAD 2015设置了绘制正多边形的指令。在AutoCAD 2015中，绘制多边形还可用选择边绘制的方法。绘制正多边形，先指定多边形的边数，输入“6”，确定画正六边形。指定正多边形的中心点或者一条边，选定中心点为圆心。图2-50 选择边来绘制内接于圆的正六边形
在制图中，用户经常要绘制正多边形，如果一条线一条线地去画，操作起来会很烦琐，针对这一问题，AutoCAD 2015设置了绘制正多边形的指令。
【多边形】命令的调用方法如下。
■ 选择菜单栏中的【绘图】→【多边形】命令。
■ 在命令行中输入“POLYGON”，然后按〈Enter〉键。
执行【多边形】命令后，命令行会出现如下提示信息。
按照提示输入侧面数后，命令行会接着出现如下提示信息。
输入中心点，按照提示就能得到所需的图形。
这里【边（E）】选项用于选择多边形的一条边的所在位置，然后系统将会沿着该边逆时针方向画出多边形。
思路·点拨
绘制正多边形的原理是，利用内接或者外接于圆的线段，把圆平分若干个角度，然后画出正多边形。在AutoCAD 2015中，绘制多边形还可用选择边绘制的方法。需要注意的是，对于选择边的方法，系统会按所选的边逆时针创建该正多边形。
【光盘文件】
动画演示——参见附带光盘中的“AVI\Ch2\2-5.1.avi”文件。
【操作步骤】
（1）先创建一个半径为100mm，圆心在原点的圆。在工具栏中单击【多边形】按钮
；或者在菜单栏中选择【绘图】→【多边形（Y）】命令；或者在命令行中输入命令：“POL”，然后按〈空格〉键或〈Enter〉键。绘制正多边形，先指定多边形的边数，输入“6”，确定画正六边形。命令行会出现如下提示信息。
（2）指定正多边形的中心点或者一条边，选定中心点为圆心。
（3）输入“i”选择内接于圆，指定正六边形内接于半径为100mm的圆，得到如图2-48所示的图形。
（4）指定正六边形外接于半径为100mm的圆，得到如图2-49所示的图形。

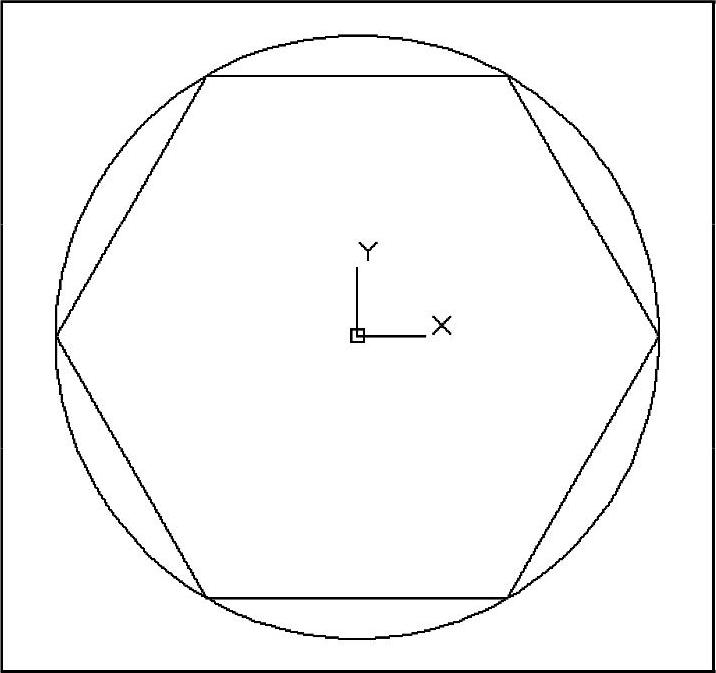

图2-48 内接于圆的正六边形

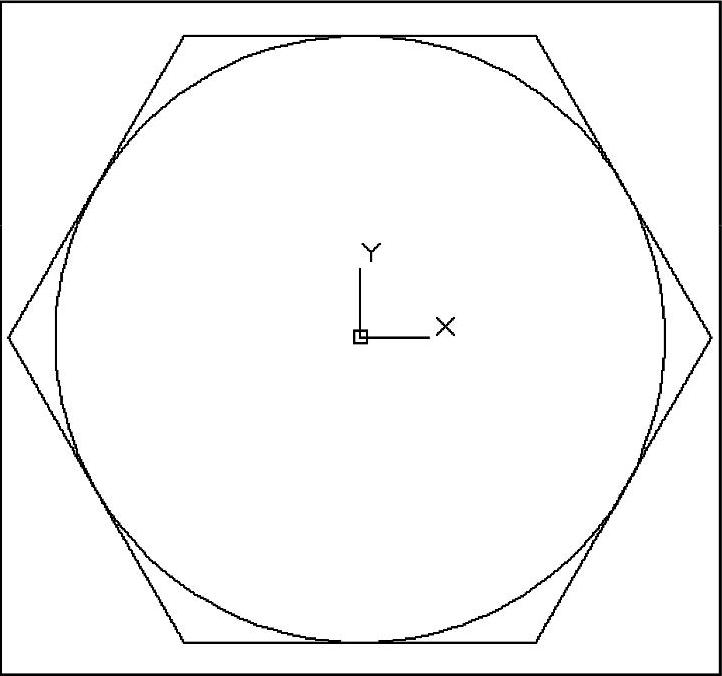

图2-49 外接于圆的正多边形
（5）若选择边绘制正六边形，则在上边第二步中输入“e”选择，按提示输入第一个端点（100<-120），第二个端点（@100，0），也能得到如图2-49所示的图形。操作步骤如图2-50所示。
图2-50 选择边来绘制内接于圆的正六边形
