建筑标准层平面图绘制
【摘要】：在绘图界面上，“图层”工具栏显示；“特性” 工具栏显示。（二）绘制5间客房标准层平面图运用“复制”命令对图1-115进行复制，得到图1-115。具体绘制方法、步骤同“（一）绘制客房标准层的平面图”。
图1-114所示为某住宅标准层的平面图，要求绘制图中所示的图形实体，不包括家具、文本和标注，图层设置如表1-6所示，绘制方法与步骤如下所述。
图1-114 某住宅标准层的平面图
表1-6 图层设置
一、图层、状态栏设置
1.设置图层
根据表1-6所示的图层设置要求，在“图层特性管理器”对话框中设置图层。
2.设置状态栏
设置“对象捕捉”功能。
①选中“对象捕捉”模式中的“端点（E）
”复选框。
②启用状态栏中“正交”功能、“对象捕捉”功能。
二、绘制北面房间
（一）绘制客房标准层的平面图
1.绘制轴线
当前图层设为中心线层。在绘图界面上，“图层”工具栏显示
；“特性” 工具栏显示
。运用“矩形”命令绘制，如图1-115（a）所示。
图1-115 绘制客房标准层的平面图
2.绘制墙线
（1）当前层设为“中粗投影线”层。在绘图界面上，“图层”工具栏 显示
；“特性”工具栏显示
。
（2）设置多线样式。设置名称为“墙线-随层”，其中颜色、线型均设为“ByLayer”并置为当前层。
（3）运用“多线”命令绘制。设置对正为“无”，比例为“2.40”，样式为“墙线-随层”，并将图1-115（a）所示的轴线的四个交点作为绘制的起始端点，得到图1-115（b）。
3.绘制门窗(https://www.chuimin.cn)
运用“分解”、“圆角”命令对图1-115（b）进行分解、完善后，参照图1-99及图1-100所示的绘制方法及步骤绘制门、窗，得图1-115（c）。
（二）绘制5间客房标准层平面图
运用“复制”命令对图1-115（c）进行复制，得到图1-115（d）。复制时的复制对象应选择有门窗的纵墙及一堵横墙，以免墙线、中心线重合。
（三）完善
运用“拉伸”、“删除”、“圆角”等命令修改图1-115（d）为图1-118，可参照图1-84至图1-87所示的绘制方法及步骤。
三、绘制南面房间
1.绘制“卧室1”标准层的平面图
绘制如图1-116（a）所示的“卧室1”，其尺寸为3 600 mm×4 500 mm。具体绘制方法、步骤同“（一）绘制客房标准层的平面图”。
2.绘制3间房间标准层平面图
运用“复制”命令复制图1-116（a）所示的“卧室1”，得到图1-116（b）中所示的“卧室2”；运用“镜像”命令镜像“卧室1”得到图1-116（b）中所示的起居室。
3.完善

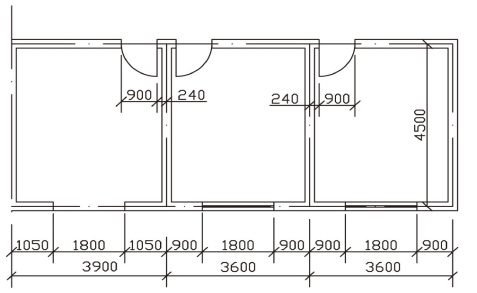

运用“拉伸”“删除”“圆角”等命令修改图1-116（b），得到图1-117。

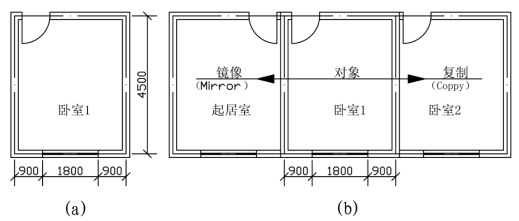

图1-116 绘制南面房间
图1-117 绘制南面房间的效果图
4.绘制阳台
阳台栏板的绘制参照图1-113所示的绘制方法及步骤，阳台楼面图案的填充参照图1-110，得到图1-119。
四、南、北房间合并

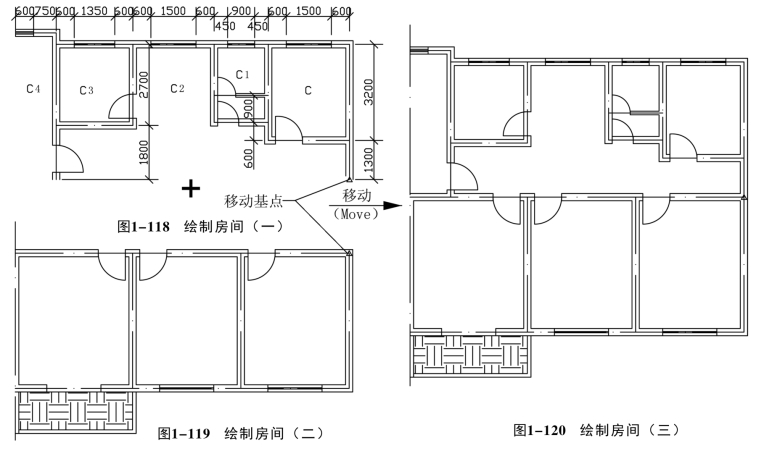

运用移动命令，使图1-118与图1-119合并，并进行修剪、完善得到图1-120，即为没有家具、文本和标注的图1-114。
