给水排水平面图表达了房屋给水系统和污水系统的布置。可以先绘制给水和排水立管，然后在绘制立管与洁具之间的连接管线，最后调入阀门图块即可完成平面图的绘制。

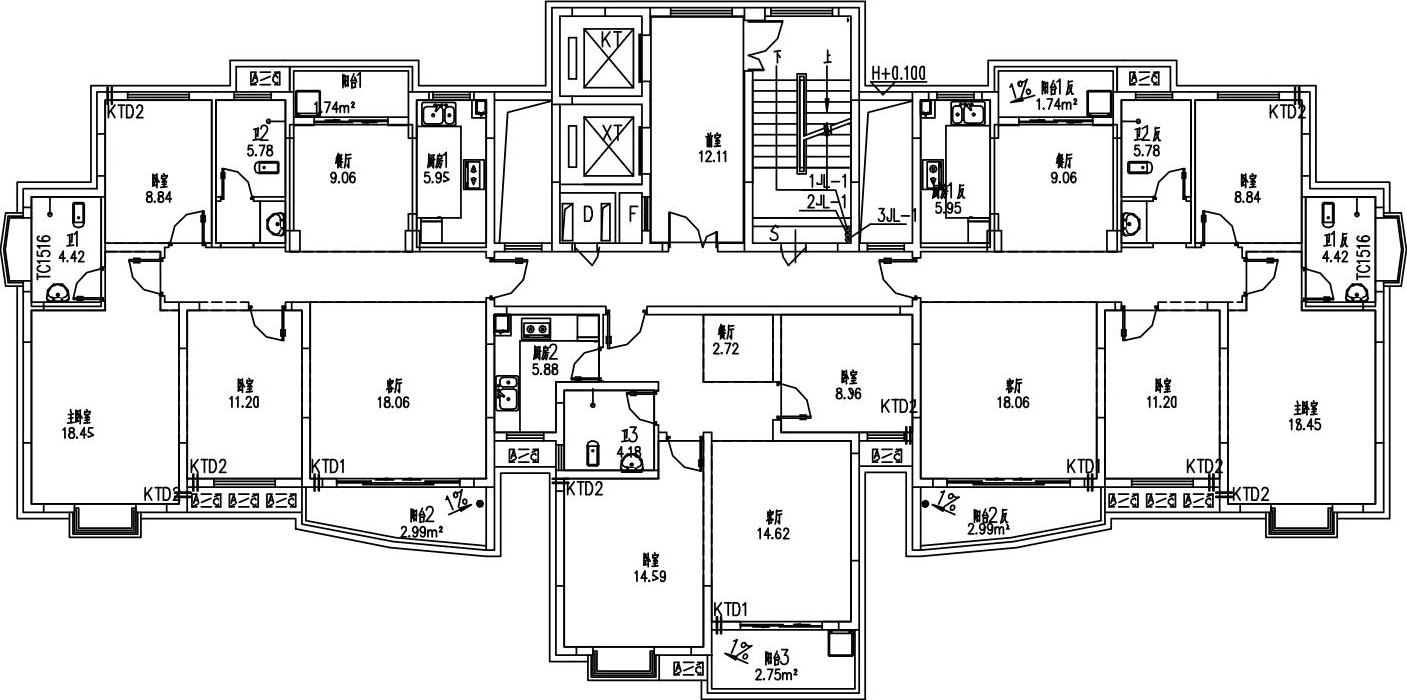

01 打开素材文件。按下Ctrl+O组合键，打开配套光盘提供的“第13章/二至六层原建筑平面图.dwg”文件，并将尺寸标注所在的“AXIS”图层关闭，结果如图13-23所示。
图13-23 打开二至六层原建筑平面图素材

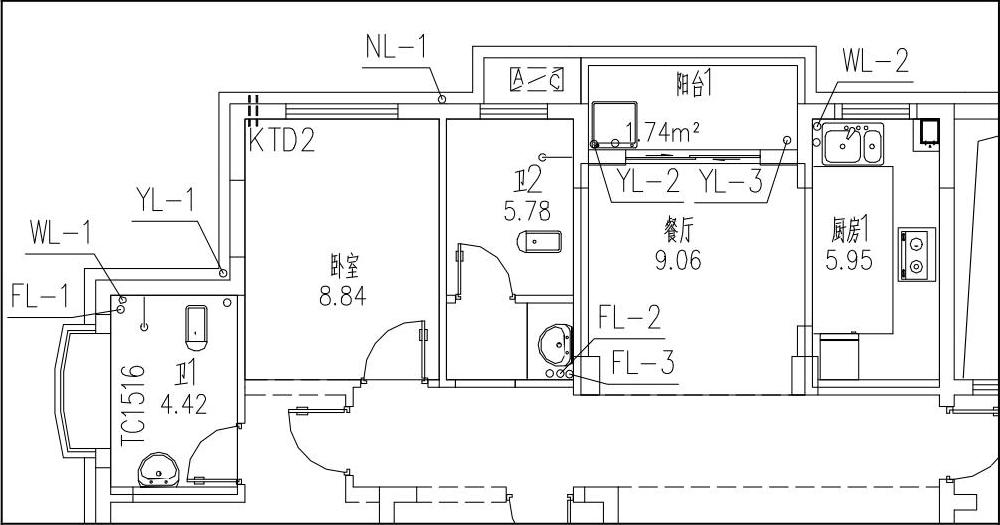

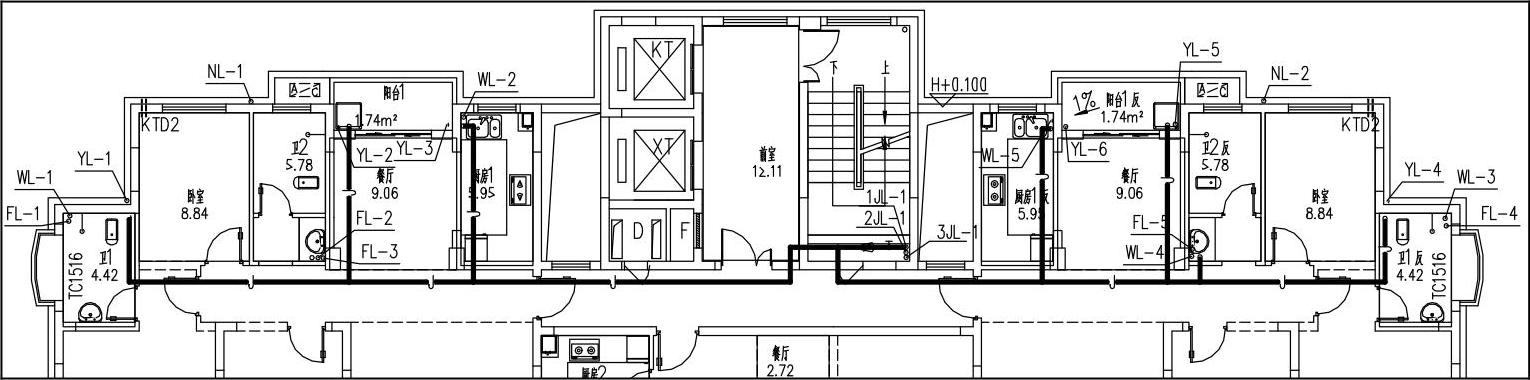

02 绘制楼梯间左边卫1、卫2、厨房1中的立管。在命令行中输入LGBZ命令按回车键，系统弹出【立管】对话框，在对话框中单击相应的立管按钮，在绘图区中指定立管的插入点，绘制立管的结果如图13-24所示。
图13-24 绘制立管

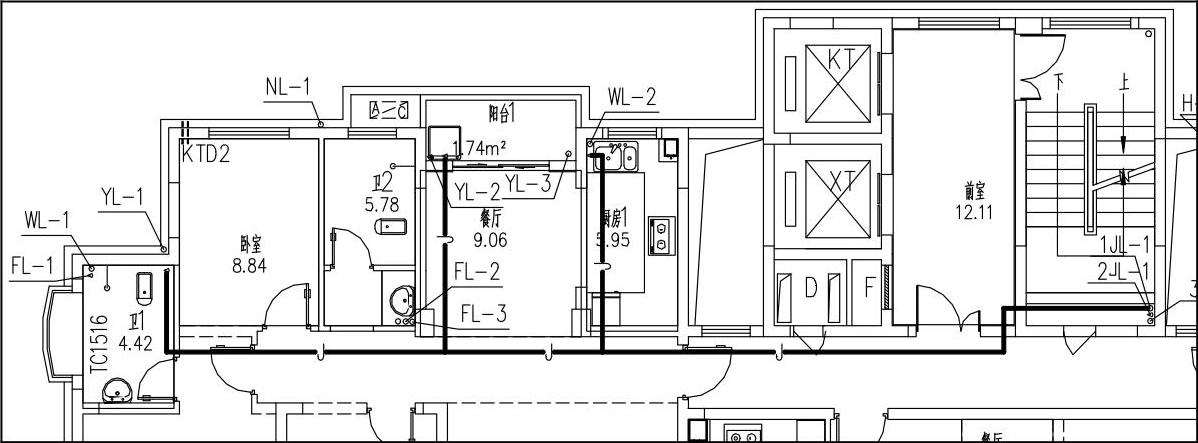

03 绘制给水管线。在命令行中输入HZGX命令按回车键，系统弹出【管线】对话框；单击“给水”按钮，在绘图区中分别指定管线的起点和终点，绘制给水管线的结果如图13-25所示。
图13-25 绘制给水管

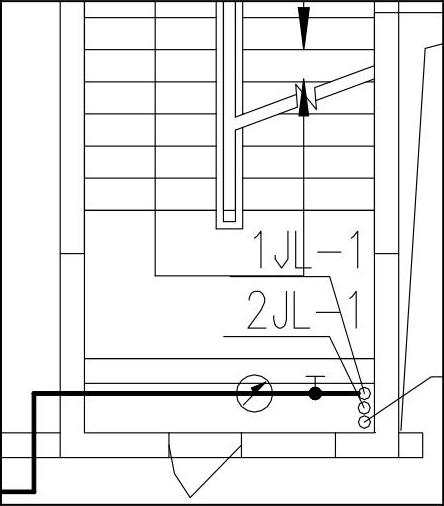

04 插入截止阀和水表图块。单击“图库图层”→“图库管理”命令，在【天正图库管理系统】对话框中选定待插入的附件图块插入至图形中，绘制结果如图13-26所示。
05 绘制楼梯间右边卫1反、卫2反、厨房1反中的立管。采用上述的操作方法，绘制立管和管线，结果如图13-27所示。
图13-26 插入图块
图13-27 绘制立管和管线结果

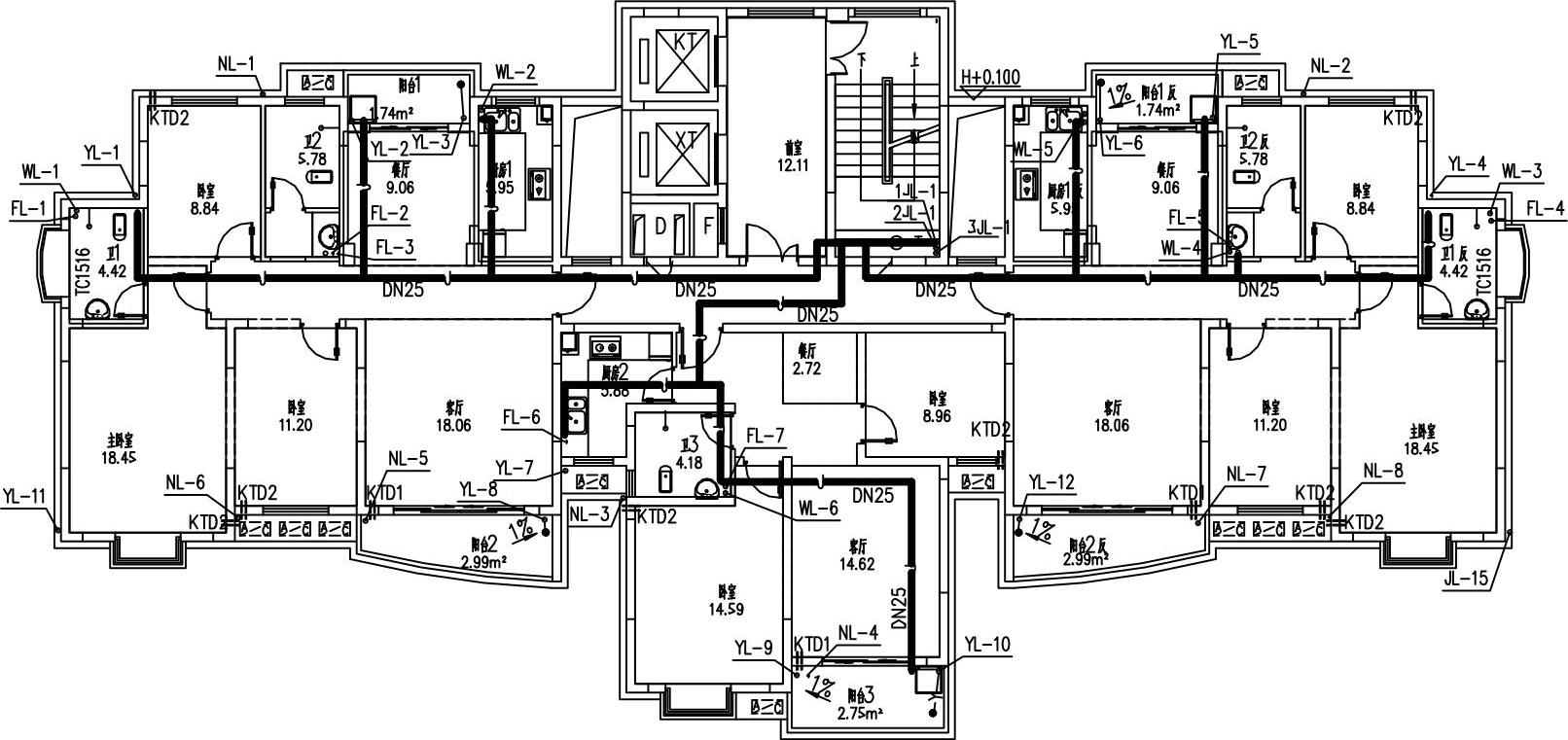

06 住宅楼北向给水排水图形绘制完成的结果如图13-28所示。
图13-28 北向给水排水图形绘制

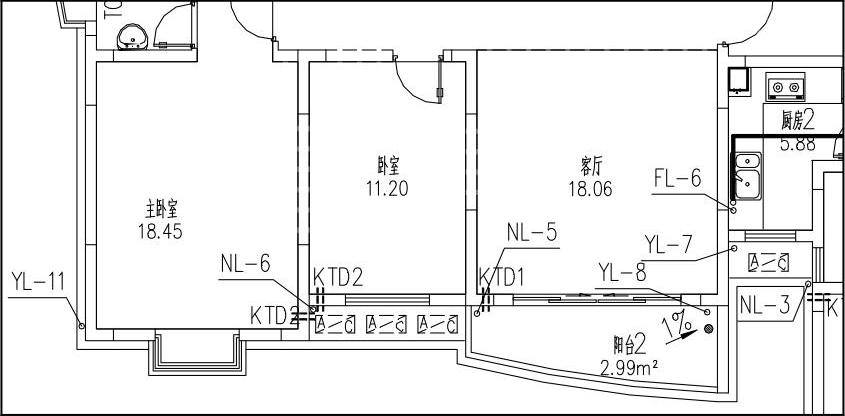

07 绘制住宅楼南向厨房2、卫3、阳台2、阳台3的给水排水立管。在命令行中输入LGBZ命令按回车键，系统弹出【立管】对话框，在对话框中单击相应的立管按钮，在绘图区中指定立管的插入点，绘制立管的结果如图13-29所示。
08 绘制给水管线。在命令行中输入HZGX命令按回车键，系统弹出【管线】对话框；单击“给水”按钮，在绘图区中分别指定管线的起点和终点，连接各给水立管图形，绘制给水管线的结果如图13-30所示。
图13-29 绘制南向给水排水立管
图13-30 绘制给水管线
09 绘制立管管线。在命令行中输入HZGX命令按回车键，系统弹出【管线】对话框；单击“雨水”“凝结”按钮，在绘图区中分别指定管线插入点，绘制立管管线的结果如图13-31所示。
10 重复操作，绘制住宅楼平面图右下角的立管管线，结果如图13-32所示。

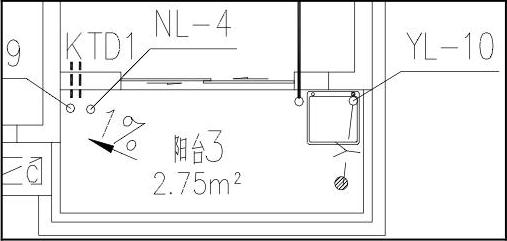

11 绘制地漏图形。单击“建筑”→“布置洁具”命令，在弹出的【天正图库管理系统】对话框中选择“圆形地漏”图形，并将其插入至阳台平面图中，结果如图13-33所示。
12 绘制雨水管线。在命令行中输入HZGX命令按回车键，在弹出的【管线】对话框中单击“雨水”按钮，绘制地漏和雨水立管之间的连接管线，结果如图13-34所示。

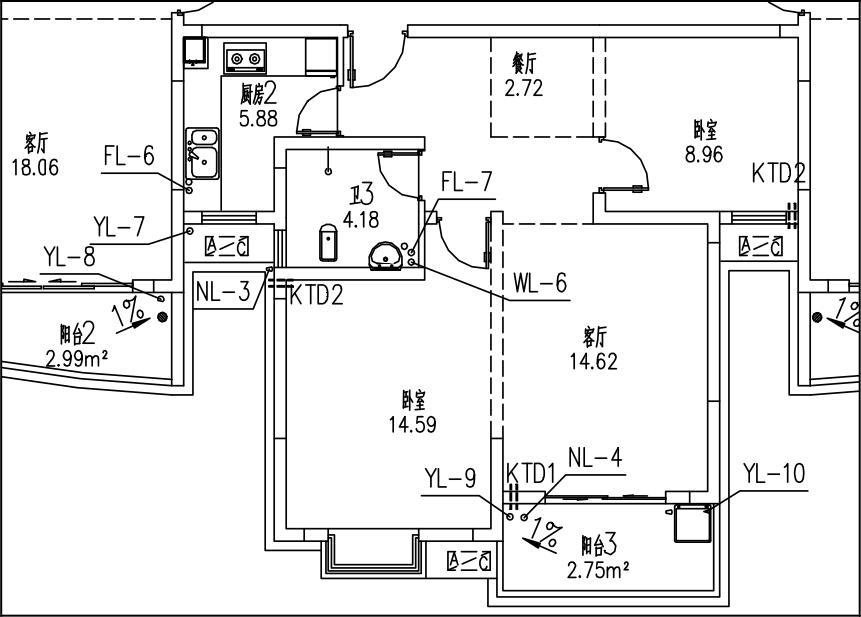

13 管径标注。在命令行中输入GJBZ命令按回车键，弹出【管径】对话框，在其中单击“自动读取”按钮，为管线绘制管径标注，结果如图13-35所示。
图13-31 绘制立管管线
图13-32 绘制平面图右下角的立管管线
图13-33 绘制地漏图形
图13-34 绘制雨水管线
图13-35 平面图管径标注

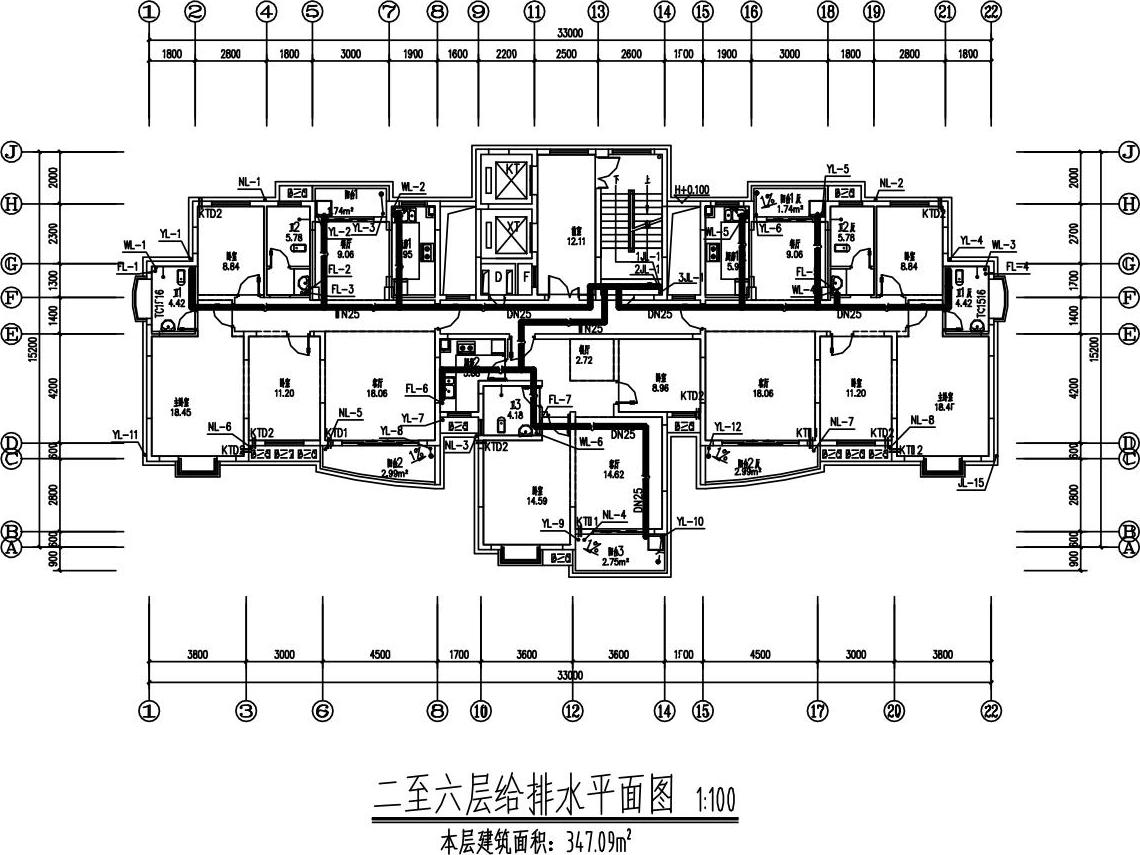

14 绘制图名标注。单击“专业标注”→“图名标注”命令、“文字表格”→“单行文字”命令，绘制图名标注和文字标注，将标注所在的“AXIS”图层开启，完成二至六层给水排水平面图的绘制结果如图13-36所示。
图13-36 图名标注
