1.牛头刨床

刨削加工中常见的刨床有牛头刨床和龙门刨床。图3-87所示为牛头刨床的外形图，牛头刨床主要由床身、横梁、工作台、滑枕、刀架等组成。牛头刨床工作时，装有刀架1 的滑枕3 由床身4 内部的摆杆带动，沿床身顶部的导轨做直线往复运动，由刀具实现切削过程的主运动。夹具或工件则安装在工作台6 上，加工时，工作台6 带动工件沿横梁5 上的导轨做间歇横向进给运动。横梁5 可沿床身的垂直导轨上下移动，以调整工件和刨刀的相对位置。刀架1 还可以沿刀架座上的导轨上下移动（一般为手动），以调整刨削深度，以及在加工垂直平面和斜面做进给运动时，调整转盘2，使刀架左右回旋，以便加工斜面和斜槽。

pagenumber_ebook=122,pagenumber_book=116

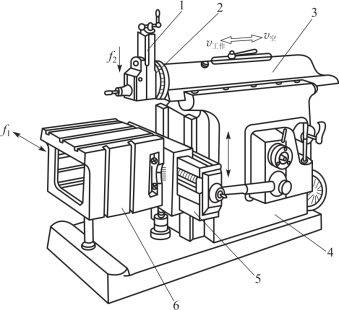

图3-87　牛头刨床的外形图

1—刀架；2—转盘；3—滑枕；4—床身；5—横梁；6—工作台

牛头刨床的刀具只在一个运动方向上进行切削，刀具在返回时不进行切削，空行程损失大。此外，滑枕在换向的瞬间，有较大的冲击惯性。因此，主运动速度不能太高，故它的生产率较低。牛头刨床的主参数是最大刨削长度。牛头刨床适应于单件小批量生产或机修车间，用来加工中小型工件的平面或沟槽。(https://www.chuimin.cn)

2.刨刀

刨刀的结构与车床相似，其几何角度的选取原则也与车刀的基本相同，但因刨削过程中有冲击，所以刨刀的前角比车刀小5°～6°；而且刨刀的刃倾角也应取大值，以使刨刀切入工件时产生的冲击力作用在离刀尖稍远的切削刃上。刨刀的刀杆截面比较粗大，以增加刀杆刚性和防止折断。如图3-88所示，刨刀刀杆有直杆和弯杆之分，直杆刨刀刨削时，如遇到加工余量不均或工件上的硬点，切削力的突然增大将增加刨刀的弯曲变形，造成切削刃扎入已加工表面，降低已加工表面的精度和表面质量，也容易损坏切削刃。若采用弯杆刨刀，当切削力突然增大时，刀杆产生的弯曲变形会使刀尖离开工件，避免扎入工件。

pagenumber_ebook=122,pagenumber_book=116

图3-88　刨刀刀杆形状

（a）直头刨刀；（b）弯头刨刀
