螺纹测量方法及注意事项
【摘要】：测量螺纹的主要参数有螺距、大径、小径和中径的尺寸，常见的测量方法有单项测量法和综合测量法两种。由于螺纹的大径公差较大，一般只需用游标卡尺测量即可。①螺纹千分尺测量。三角形螺纹的中径可用螺纹千分尺测量，如图3-75所示。用三针测量外螺纹中径是一种比较精密的测量方法。这种方法效率高，使用方便，能较好地保证互换性，广泛应用于对标准螺纹或大批量生产螺纹时的测量。
测量螺纹的主要参数有螺距、大径、小径和中径的尺寸，常见的测量方法有单项测量法和综合测量法两种。
1.单项测量法
（1）测量大径。由于螺纹的大径公差较大，一般只需用游标卡尺测量即可。
（2）测量螺距。螺距测量常采用钢直尺或螺距规，用钢直尺测量时，应多测量几次，取其平均值。用螺距规时，要注意螺距规沿着工件轴平面方向对准，如能与牙槽完全吻合，说明被测螺距正确。如图3-74所示。
图3-74 螺距测量
（a）用钢直尺测量螺距；（b）用螺距规测量螺距
（3）测量中径。
①螺纹千分尺测量。三角形螺纹的中径可用螺纹千分尺测量，如图3-75所示。螺纹千分尺的结构和使用方法与一般千分尺相似，其读数原理也与一般千分尺相同，只是它有两个可以调整的测量头（上测量头、下测量头）。在测量时，两个与螺纹牙型角相同的测量头正好卡在螺纹牙侧，这时千分尺读数就是螺纹中径的实际尺寸。
②三针测量。用三针测量外螺纹中径是一种比较精密的测量方法。测量时所用的三根圆柱形量针是由量具厂专门制造的。在没有量针的情况下，也可用三根直径相等的优质钢丝或新的钻头柄部代替。测量时，把三根量针放置在螺纹两侧相对应的螺旋槽内，用千分尺量出两边量针之间的距离M，如图3-76所示。根据M 值可以计算出螺纹中径的实际尺寸。三针测量时，M 值和中径的计算公式如表3-15所示。

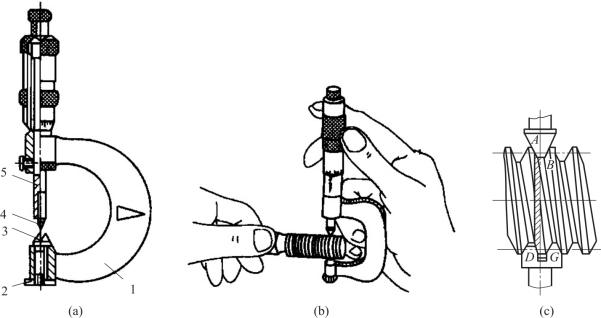

（a）螺纹千分尺；（b）测量方法；（c）测量原理
1—尺架；2—砧座；3—下测量头；4—上测量头；5—测量螺杆

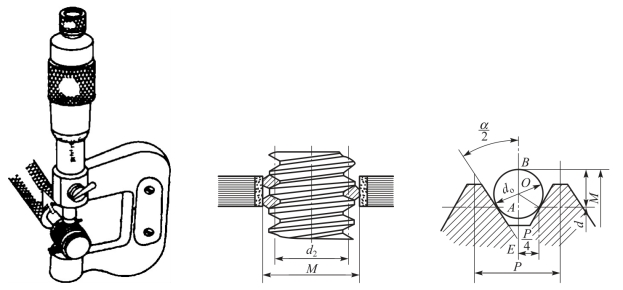

图3-76 三针测量螺纹中径

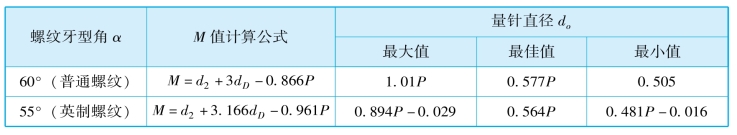

表3-15 三针测量螺纹中径时的计算公式
2.综合测量
综合测量法是采用螺纹量规对螺纹各主要部分的使用精度同时进行综合检验的一种测量方法。这种方法效率高，使用方便，能较好地保证互换性，广泛应用于对标准螺纹或大批量生产螺纹时的测量。
螺纹量规包括螺纹环规和螺纹塞规两种，每一种螺纹量规又有通规和止规之分，如图3-77所示。测量时，如果通规刚好能旋入，而止规不能旋入，则说明螺纹精度合格。对于精度要求不高的螺纹，也可以用标准螺母和螺栓来检验，以旋入工件时是否顺利和旋入后的松动程度来确定加工出的螺纹是否合格。
图3-77 螺纹量规
（a）螺纹塞规；（b）螺纹环规
