螺纹加工刀具和板牙的种类及工作原理

2023-06-29 理论教育版权反馈

【摘要】：机用丝锥与手用丝锥的工作原理和结构特点完全相同。校准部分有完整的齿形，以控制螺纹尺寸。丝锥的螺纹公差带有：机用丝锥为H1、H2 和H3 三种；手用丝锥为H4 一种。表3-13丝锥的螺纹公差带等级图3-72丝锥结构2.板牙常见的板牙有固定式圆板牙、四方板牙、六方板牙、管形板牙、钳工板牙。

1.丝锥

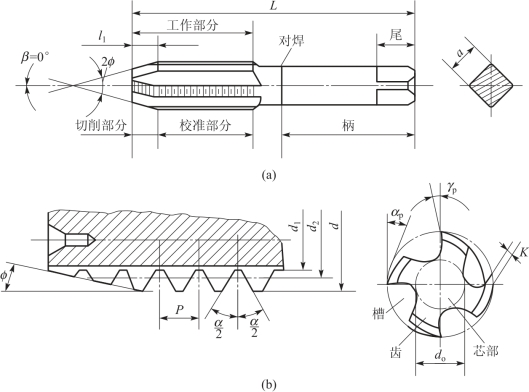

丝锥用于加工内螺纹，按其功用可分为手用丝锥、机用丝锥、螺母丝锥、梯形螺纹丝锥、圆锥螺纹丝锥、短槽丝锥、挤压丝锥与拉削丝锥等。在国家工具标准中，将高速钢磨牙丝锥定名为机用丝锥，将碳素工具钢或合金工具钢（少量高速钢）滚牙（切牙）丝锥定名为手用丝锥。机用丝锥与手用丝锥的工作原理和结构特点完全相同。丝锥的结构如图3-72所示。l1是切削部分，磨有切削锥面2φ，顶刃及机用丝锥齿形侧刃经铲磨形成后角αp。校准部分有完整的齿形，以控制螺纹尺寸。丝锥沿轴向开有容屑槽，以排出切屑，并且形成前角γp。柄部方尾可装在攻丝夹头（机攻螺纹）或铰杠（手攻螺纹）的方孔中用以传递扭矩。丝锥用钝后可修磨前刀面。

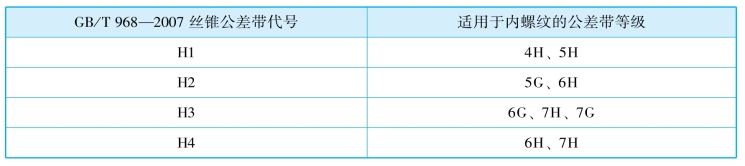

丝锥的螺纹公差带有：机用丝锥为H1、H2 和H3 三种；手用丝锥为H4 一种。不同公差带丝锥加工内螺纹的相应公差带等级如表3-13所示，由于影响攻螺纹精度的因素很多，此表只作为参考。

表3-13　丝锥的螺纹公差带等级

pagenumber_ebook=107,pagenumber_book=101

pagenumber_ebook=108,pagenumber_book=102

图3-72　丝锥结构

2.板牙

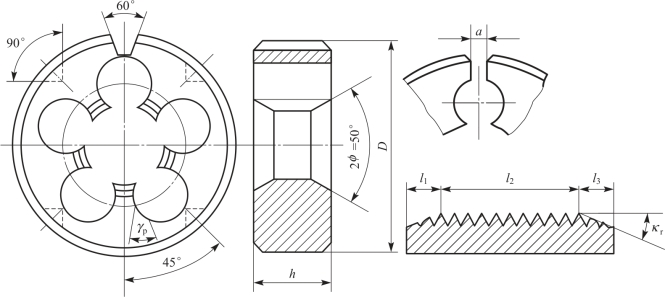

常见的板牙有固定式圆板牙、四方板牙、六方板牙、管形板牙、钳工板牙。图3-73所示为圆板牙结构。板牙两端磨有切削锥角κr，锥角部分齿顶径铲磨形成后角。中间螺纹部分为校准齿，在螺纹周围有圆柱孔，用来形成前角和容纳排出的切屑。圆柱孔与螺纹相交形成切削前角，其角度为15°～20°。板牙的外圆上有四个紧固螺钉锥坑和一条V 形槽。使用时将板牙放在板牙架的孔中，用紧固螺钉固定。当板牙磨损使被加工的螺纹直径偏大时，可用片砂轮沿V 形槽割开，调节紧固螺钉，使板牙螺纹孔径缩小。板牙的前刀面磨损，可以用小直径砂轮修磨，板牙一端的切削锥磨钝后，可掉头使用。
