接头形式与焊缝形式应区别对待
【摘要】：常有人把接头形式与焊缝形式错误地等同对应起来，认为对应焊缝连接的接头是对接接头，角焊缝连接的接头是角接接头，这是未能正确理解这两个术语所致。对接接头是指两焊件表面构成大于或等于135°、小于或等于180°夹角的接头，对接焊缝是在焊件的坡口面间或一焊件的坡口面与另一焊件表面间连接的焊缝。如图5-4所示，图5-4a所示为不同接头形式的对接焊缝，图5-5b所示为不同接头形式的角焊缝。
常有人把接头形式与焊缝形式错误地等同对应起来，认为对应焊缝连接的接头是对接接头，角焊缝连接的接头是角接接头，这是未能正确理解这两个术语所致。
对接接头是指两焊件表面构成大于或等于135°、小于或等于180°夹角的接头，对接焊缝是在焊件的坡口面间或一焊件的坡口面与另一焊件表面间连接的焊缝。角接接头是两焊件端部构成大于30°、小于135°夹角的接头，角焊缝则为沿两直交或近直交焊件的交界线所焊接的焊缝。因此，对接焊缝连接的接头不一定都是对接接头，也可能是T形接头、十字接头、搭接接头等。角焊缝连接的接头也不一定都是角接接头，也可能是对接接头、T形接头、搭接接头等。
虽然接头的形式不同，但连接接头的焊缝则是可以相同的。如图5-4所示，图5-4a所示为不同接头形式的对接焊缝，图5-5b所示为不同接头形式的角焊缝。因此，将接头形式与焊缝形式等同起来理解是不正确的。

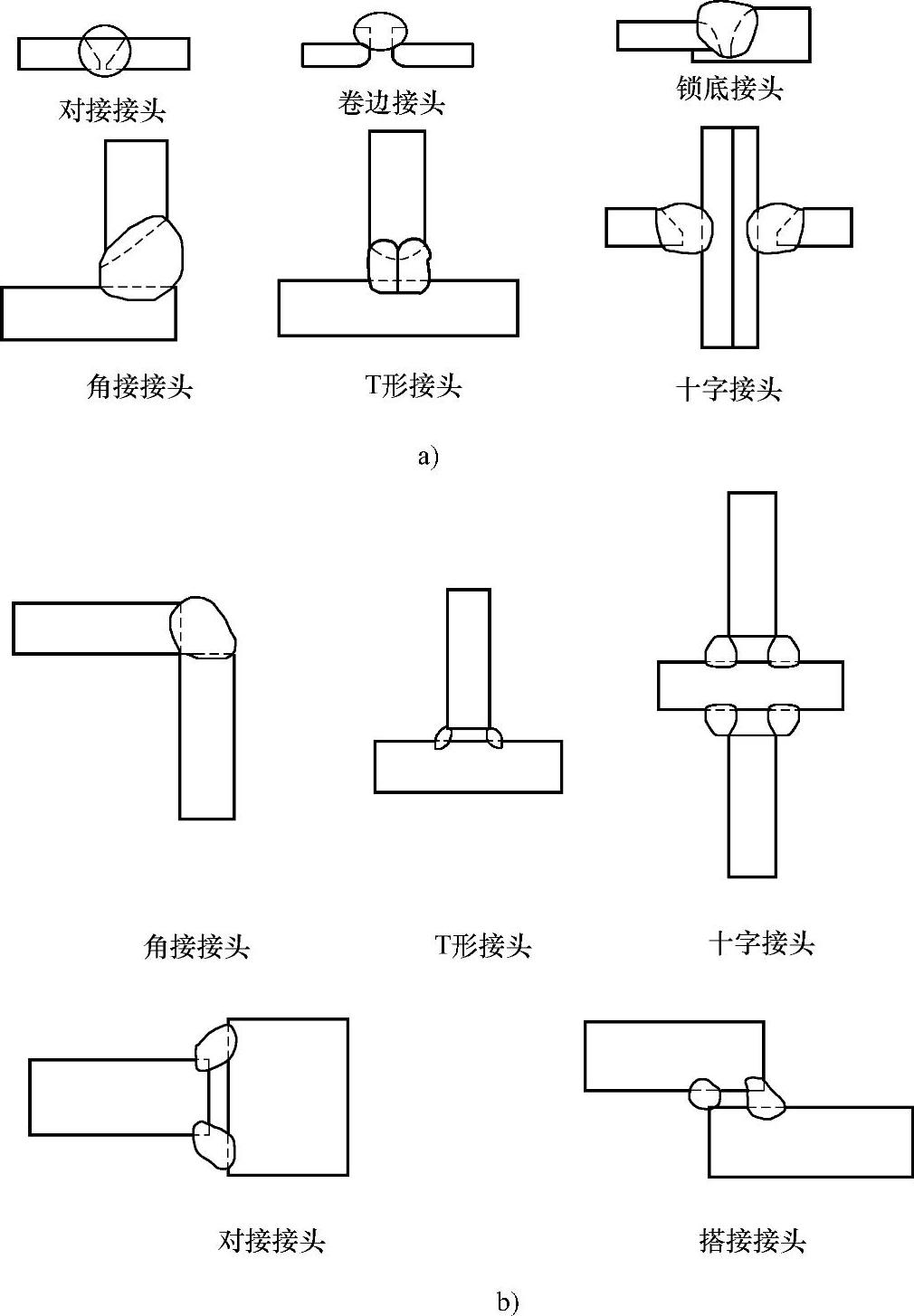

图5-4 接头形式与焊缝形式的区别
a）不同接头形式的对接焊缝 b）不同接头形式的角焊缝(https://www.chuimin.cn)
不论接头的形式如何，最典型的焊缝只有两种：角焊缝（或称填角焊缝）和坡口焊缝。如图5-5所示，T形接头并非一定是角焊缝，凡开坡口的均应为坡口焊缝，对于角接头也是如此。例如，与对接接头的焊缝相比，图5-5e～h所示的焊缝也可称为“对接焊缝”，但这样可能会引起混乱。因此，美国焊接学会（AWS）不采用“对接焊缝”一词，而是将其称为“坡口焊缝”。

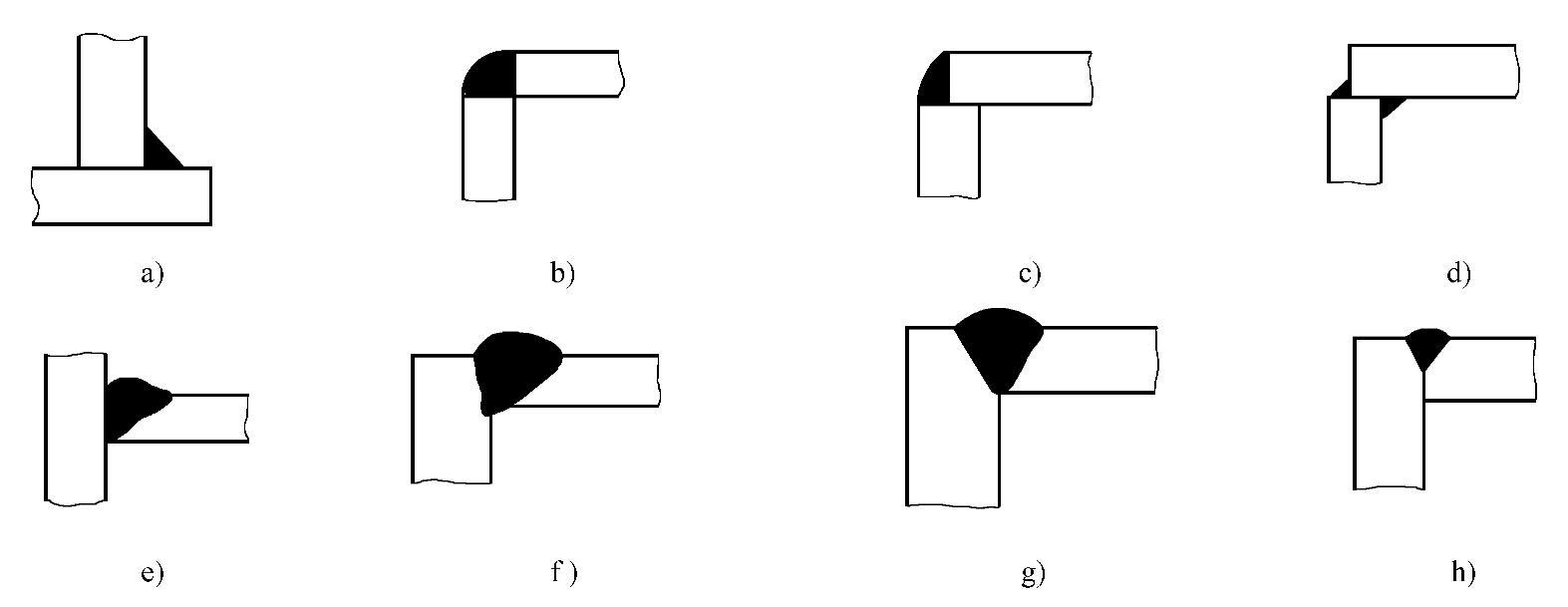

图5-5 不同接头形式的组合焊缝
a）角焊缝 b）角焊缝 c）角焊缝 d）角焊缝 e）坡口焊缝
f）坡口焊缝 g）坡口焊缝 h）坡口焊缝
