表2-5-5 挤压量的经验值3.高频直缝焊管低合金高强度钢管纵缝高频焊 碳当量CE<0.2%的碳素钢管，其高频焊的焊接性良好，焊后可不必进行热处理。但低合金高强度钢管的CE通常在0.2%～0.65%，在高频焊过程中，由于趋肤效应、邻近效应和热传导的共同作用，造成了管坯边缘附近的温度分布梯度、形成了熔化区、部分熔化区、过热组织区、正火区、不完全正火区、回火区等特殊区域。......
2025-09-29
粘补工艺的一般过程简介
【摘要】：因此，被粘铸钢件表面的清洁度及表面处理是决定黏结剂与铸钢件连接接头的强度和耐久性的主要因素之一。表214 黏结剂配比及固化时间参照表4.固化固化又称硬化，是黏结剂通过溶剂挥发，熔体冷却、乳液凝聚的物理作用或交联、接枝、缩聚、加聚的化学作用，使其变为固体，并且有一定强度的过程。
1.表面处理
用黏结剂作为金属填补，主要是借助于表面黏附。因此，被粘铸钢件表面的清洁度及表面处理是决定黏结剂（金属填补）与铸钢件连接接头的强度和耐久性的主要因素之一。不同的处理方法对粘接接头的耐久性会产生明显的影响。表面处理有两个目的：一是为使黏结剂充分浸润被粘表面，先要对被粘表面进行适当的净化处理，采用专用清洗剂或丙酮除去被粘表面上不利于粘接的油污、锈蚀、污物及水分等杂质；二是根据缺陷情况采用打磨或扩钻方法将被粘表面打磨粗糙程和扩大，使粘接表面具有一定的粗糙程度和尺寸，通过增加粘接面积来提高修复层与基体的结合力，以利于粘接强度的提高。
2.黏结剂的配制
目前大多采用的TS112天山牌钢制黏结剂是由本剂A和固化剂B两组份构成，对于双组分黏结剂的配胶的比例必须严格称取，准确配比，相对误差不要超过2%～5%，使用时应严格按规定的配合比将本剂A和固化剂B充分混合，以颜色一致为好。黏结剂配比及固化时间见表2-14。
3.涂覆
配胶后应立即涂覆，涂覆就是以适当的方法和工具将黏结剂涂布在被粘物表面。对于糊状复合材料修复铸造缺陷时，用刮板或胶刀将混合好的修补剂涂于待修表面，并反复按压，使修补剂与基体充分浸润，留出少许余量以便打磨或加工。

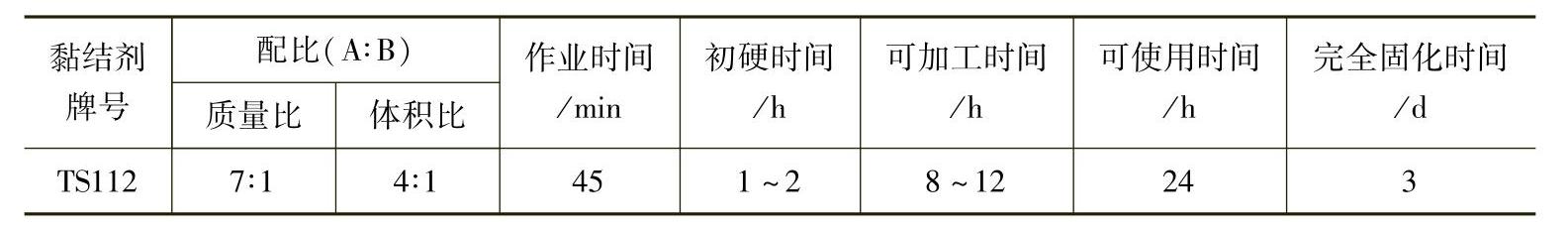

表2⁃14 黏结剂配比及固化时间参照表(https://www.chuimin.cn)
4.固化
固化又称硬化，是黏结剂通过溶剂挥发，熔体冷却、乳液凝聚的物理作用或交联、接枝、缩聚、加聚的化学作用，使其变为固体，并且有一定强度的过程。固化是获得良好粘接性能的关键过程，只有完全固化，强度才会最大。固化温度应维持在15～45℃，低于此温度可采用电吹风、碘钨灯、电炉等加温，加热温度为50～100℃，保温1～3h。切不可用火焰直接加热。温度在25℃时完全固化时间需要24h。按表2-14规定的时间室温固化，环境温度低于25℃时，适当延长固化时间，固化时间必须保证。
5.固化后的处理
完全固化后，分子间反应基本完全停止，可对粘补部位进行打磨或加工使其符合要求。
相关文章
- 详细阅读
-
点焊的一般工艺优化详细阅读
例如钢焊件一般随含碳量增加而塑性比下降，应按结构受力及所用材料合理选用塑（延）性比。对于重要焊接结构和铝合金焊件等，尚需每批抽测施加一定电极压力下的两电极间总电阻R，以评定清理效果，一般情况下可由清理工艺保证。1）焊接电流I：焊接时流经焊接回路的电流称为焊接电流，一般在数万安培以内。......
2025-09-29
-
凸焊工艺的一般操作流程详细阅读
2）各凸点或凸环沿圆周高度必须均匀一致。一般来讲，上述问题不是仅仅调整焊接参数就能解决，而是要在焊接条件上，如凸焊接头结构合理性、凸焊电极、凸焊模具和夹具，采用带预热脉冲的控制器、直至采用高精度的直流焊机和滚动摩擦加压机构等。凸焊电极、模具选择等可参见第2篇2.5.3节相关内容。......
2025-09-29
-
实验基本过程简介详细阅读
实验前的预习认真阅读实验教材,明确实验目的、任务,了解实验内容。实验过程学生首次进入实验室要熟悉实验室的环境,了解实验室的规则,自觉遵守实验室的各项规章制度,保证实验室有良好的实验秩序、实验环境,要注意人身安全和仪器设备安全。按照实验方案进行电子实验线路的安装与接线,检查无误后通电。在实验过程中,对读测的各种原始实验数据应按实际情况记录下来,不应擅自修改,更不能弄虚作假。......
2025-09-29
-
化学热处理基本过程简介详细阅读
化学热处理通常可分为分解、吸收和扩散三个基本过程，三个过程是互相联系而又互相制约的。实际上化学热处理过程中，渗剂的分解过程往往不只是发生一种化学反应，而是几种化学反应连续或交叉发生。这种情况也说明了化学热处理要在加热条件下进行，加热可使原子获得活力，如果温度低于某个限度，原子将失去活力而不能进入钢中。整个化学热处理过程的速度受扩散速度所控制。......
2025-09-29
-
感应加热的物理过程简介详细阅读
感应加热开始时，工件处于室温，电流透入深度很小，仅在此薄层内进行加热。与此同时，由于热传导的作用，热量向工件内部传递，加热层厚度增厚，这时工件内部的加热和普通加热相同，称为传导式加热。图4-20高频加热时工件表面涡流密度与温度的变化透入式加热较传导式加热有以下特点。加热迅速，热损失小，热效率较大。......
2025-09-29
-
钢的渗碳工艺及方法简介详细阅读
钢的渗碳就是将低碳钢工件放入有渗碳介质的炉中进行加热和保温，使活性碳原子渗入工件表面，从而提高表面含碳量并且由表及里获得一定碳浓度梯度的工艺。钢的渗碳是机器制造中应用最广泛的一种化学热处理工艺。根据所用渗碳剂在渗碳过程中聚集状态的不同，渗碳方法可以分为固体渗碳法、液体渗碳法及气体渗碳法三种。其中最常见的是气体渗碳法。渗碳钢通常为含碳0.1%～0.3%的低碳钢或低碳合金钢，可分为低、中、高淬透性渗碳钢。......
2025-09-29
-
唇特征的创建过程：探究一般方法详细阅读
在产品设计中，唇特征通常用于上下两个零件边缘的连接。在下面的例子中，将在两个相互配合的零件上分别创建唇特征，然后将这两个零件装配起来检查其配合的情况，下面说明其操作过程。生成的唇特征的表面⑥具有与匹配曲面相同的形状。欲使唇特征的创建方向不垂直于匹配曲面，此时唇特征会被扭曲。Step5.创建一个装配体的X截面（剖切面），从图4.6.11b中可以看出两个带有唇特征的零件完全吻合。......
2025-09-29
相关推荐
