1.将结果文件导入CFX-Post
在开始按钮中选择【所有程序】→【ANSYS14.5】→【FluidD ynamics】→【CFX-Post14.5】,导入结果文件。
2.水泵外特性

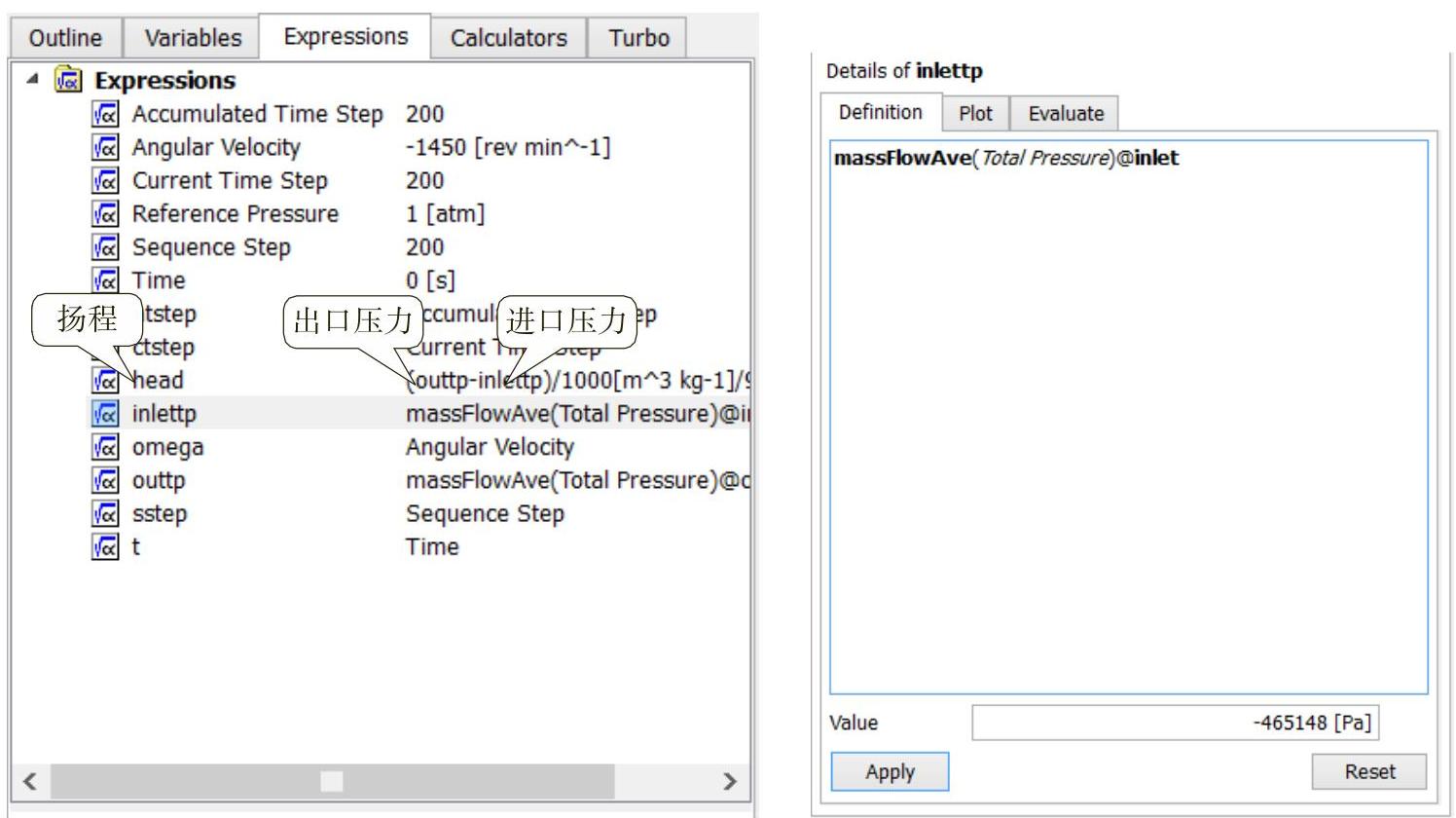

1)在“Expressions”,可以看到各种检测的方程,在前处理中设置的三个方程都可以在其中找到,如图4.3-28所示。

图4.3-28 方程式监测值
2)在Calculators中,单击Function Calculator,功能选择torque,位置是叶轮水体,选择Z轴,单击【Calculate】,如图4.3-29所示。

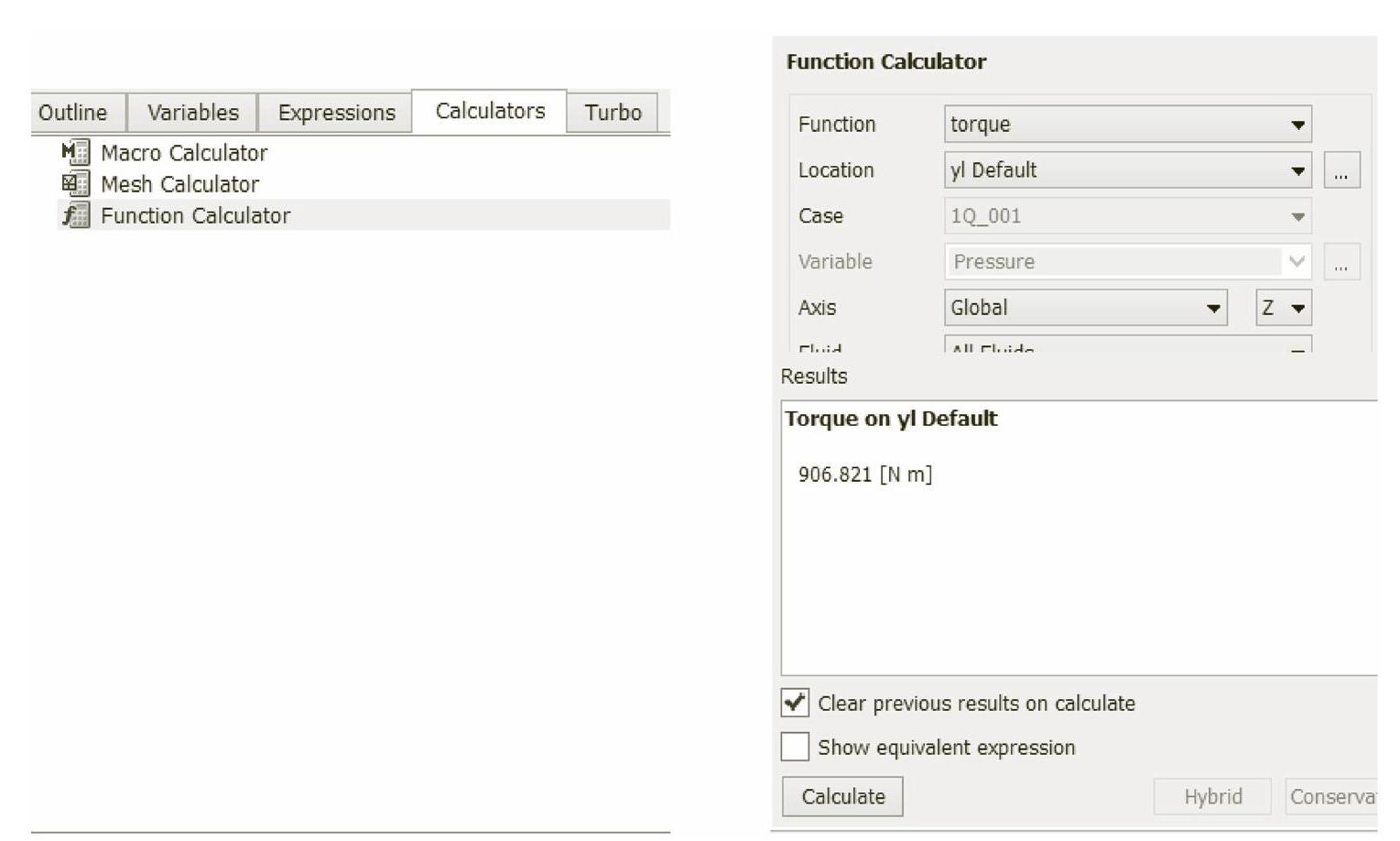

图4.3-29 转矩
3.创建平面
1)在几何图形上创建横截面。首先关闭几何图形的显示,勾掉Wireframe选项,如图4.3-30所示。
2)在任务栏中单击Location,选择Plane选项,并指定名称,默认为Plane1,单击【OK】,如图4.3-31所示。

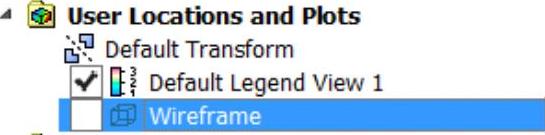

图4.3-30 关闭几何图形显示

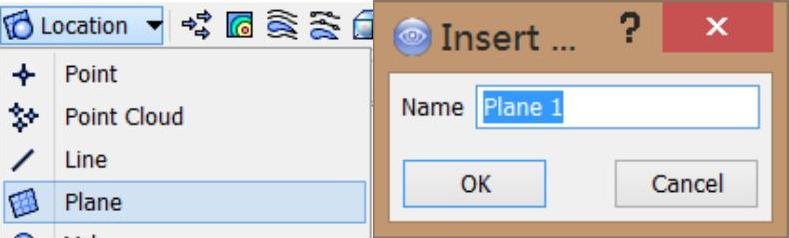

图4.3-31 创建平面
3)在平面信息中,平面生成方法是XYPlane,Z值为150[mm],其他默认,单击【Apply】,如图4.3-32所示。
4.生成矢量图
1)单击任务栏中的【
矢量】按钮,并指定名称,默认为Vector1,单击【OK】,如图4.3-33所示。
2)矢量图几何设置。矢量图的详细信息如图4.3-34所示,位置选择Plane1,“Sampling”选择Vertex,变量为solid.Superficial Velocity(可以根据自己的需要选择),其他默认,如图4.3-34所示。
3)颜色设置。范围改成Local,其他默认,单击【OK】,如图4.3-35所示。

图4.3-32 平面设置

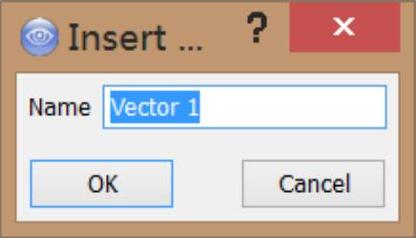

图4.3-33 指定矢量名称

图4.3-34 矢量图几何设置

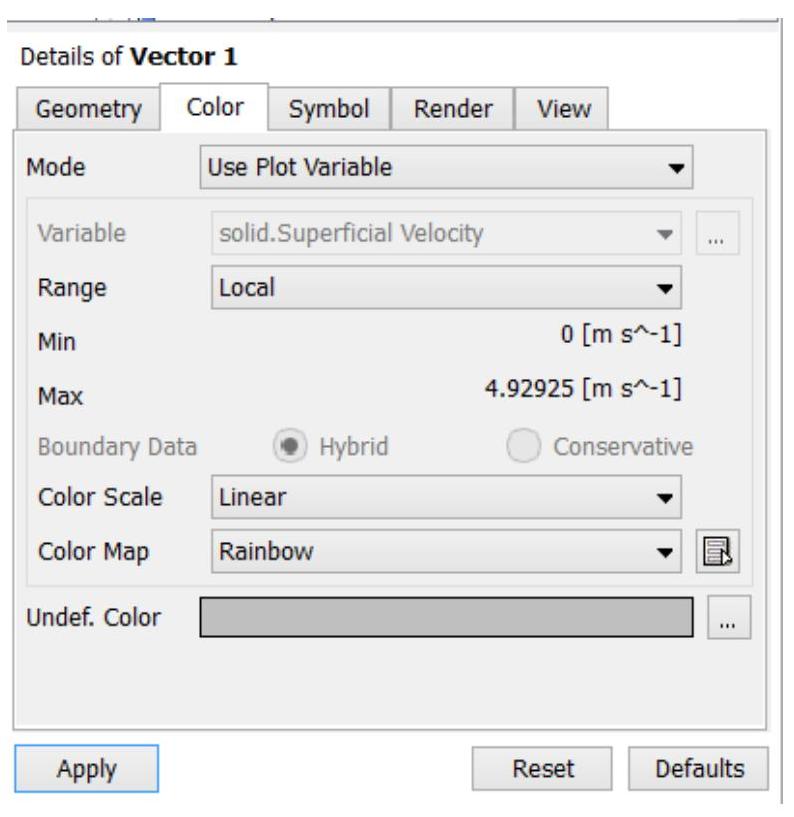

图4.3-35 颜色设置

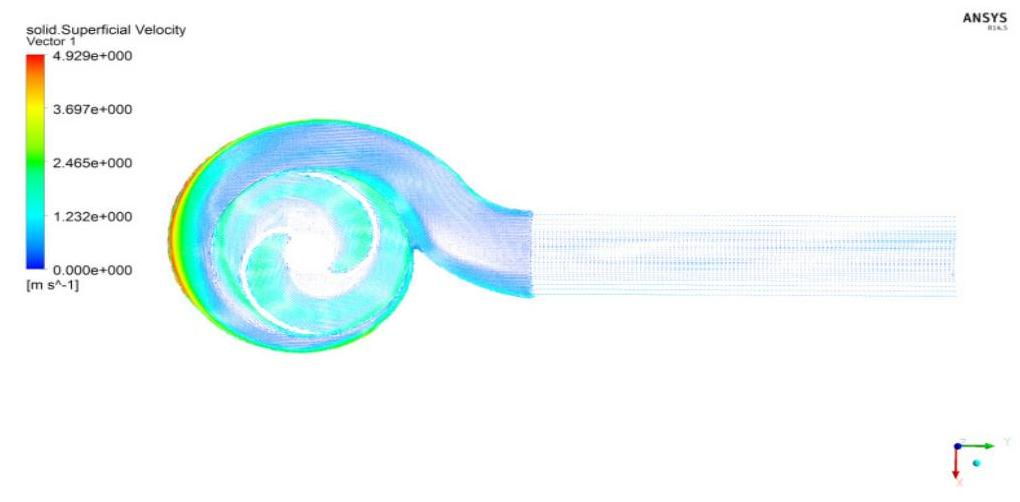

4)生成的矢量图如图4.3-36所示。(https://www.chuimin.cn)

图4.3-36 速度矢量图
5.生成云图
1)单击任务栏中【

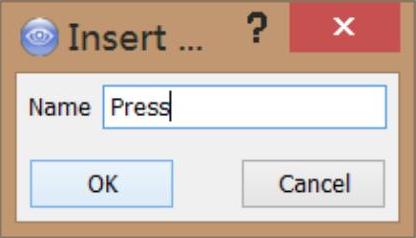

Contour】,指定名称,命名为Press,单击【OK】,如图4.3-37所示。

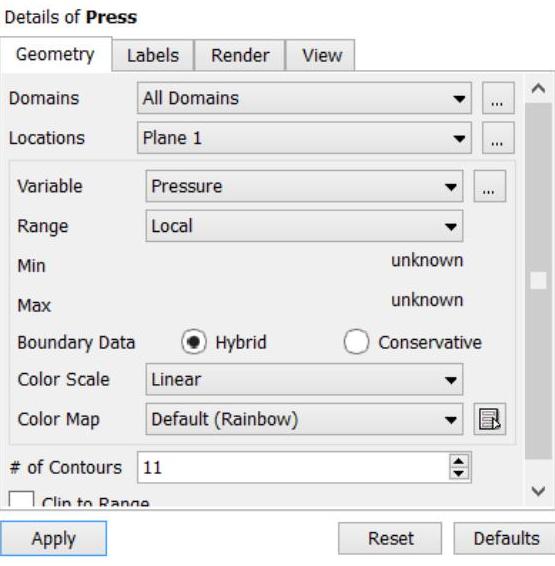

2)云图几何设置。位置设为Plane1,变量为Pressure,范围是Local,其他默认,单击【Apply】,如图4.3-38所示。

图4.3-37 云图命名

图4.3-38 云图信息设置
3)生成的压力云图如图4.3-39所示。

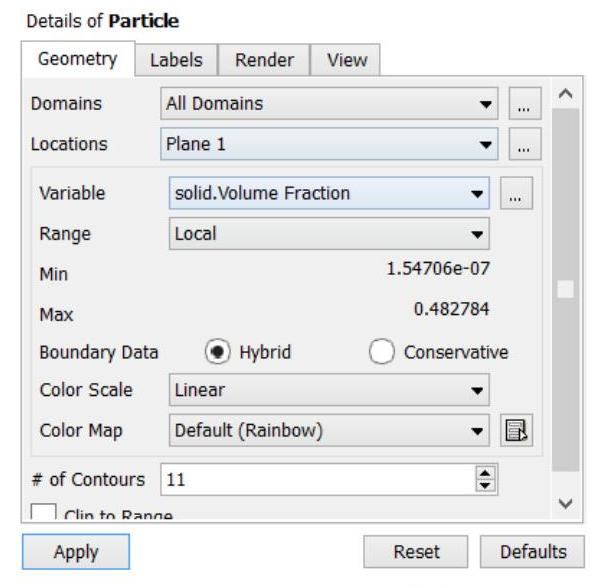

4)若要生成颗粒体积分数云图,按照1)~3)中的步骤,将1)中的名称改为“Particle”,在云图几何设置中,位置选择Plane1(在位置下拉菜单中可以选择网格文件中设置的各种面),将变量改为solid.Volume Fraction(在变量的下拉菜单中有几乎所有需要用到的变量),范围改为Local,其他的默认,单击【Apply】,如图4.3-40所示。

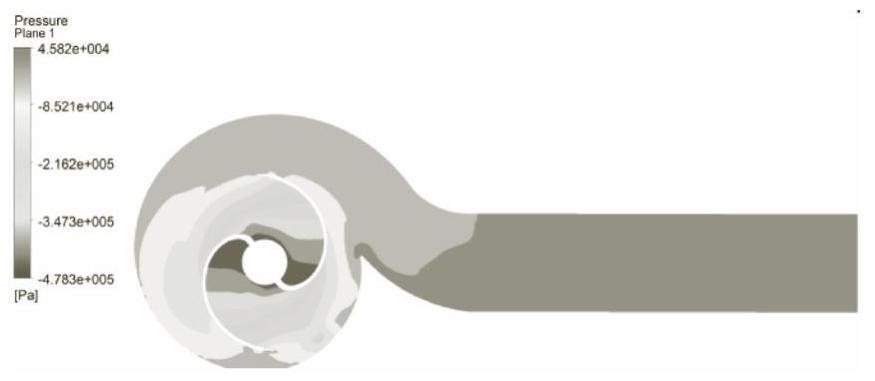

图4.3-39 压力云图

图4.3-40 云图信息
5)生成颗粒体积分数云图,如图4-3-41所示。

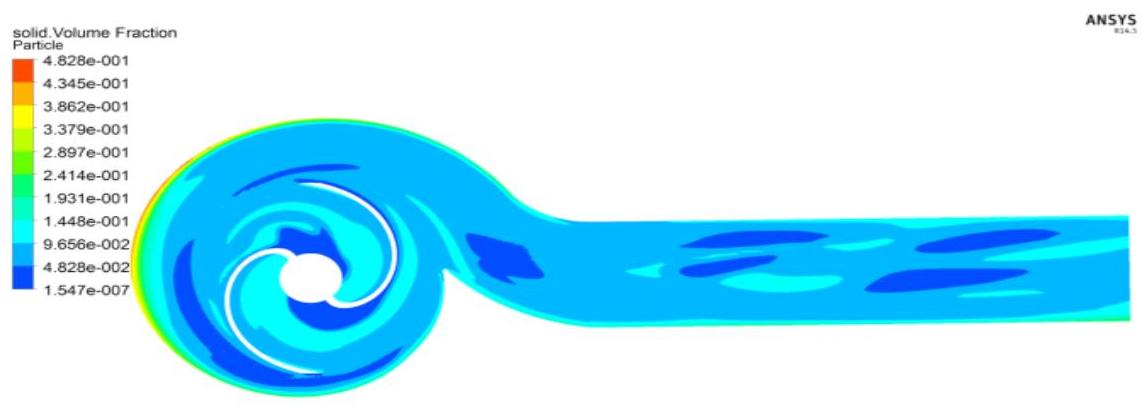

图4.3-41 颗粒体积分数云图
6)对于湍动能、表观速度、总压等云图,只要将上面的变量改变就可。如果想看其他表面的云图,就需要在Location中进行选择。
6.流线图
1)单击任务栏中的【

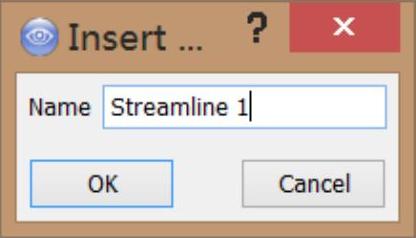

Streamline】按钮,并指定名称,默认为Streamline1,单击【OK】,如图4.3-42所示。

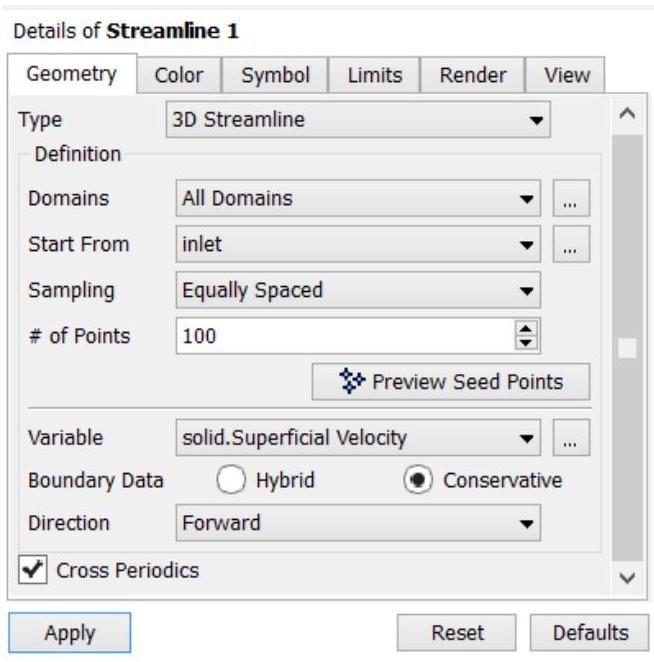

2)流线的几何设置。类型选择3D Streamline,域选择全部域,开始位置为前处理中设置的inlet,“Sampling”选择Equally Spaced(下拉菜单中还有其他选择),点数输入100,变量为solid.Superficial Velocity,其他默认,单击【Apply】,如图4.3-43所示。

图4.3-42 指定流线名称

图4.3-43 流线设置

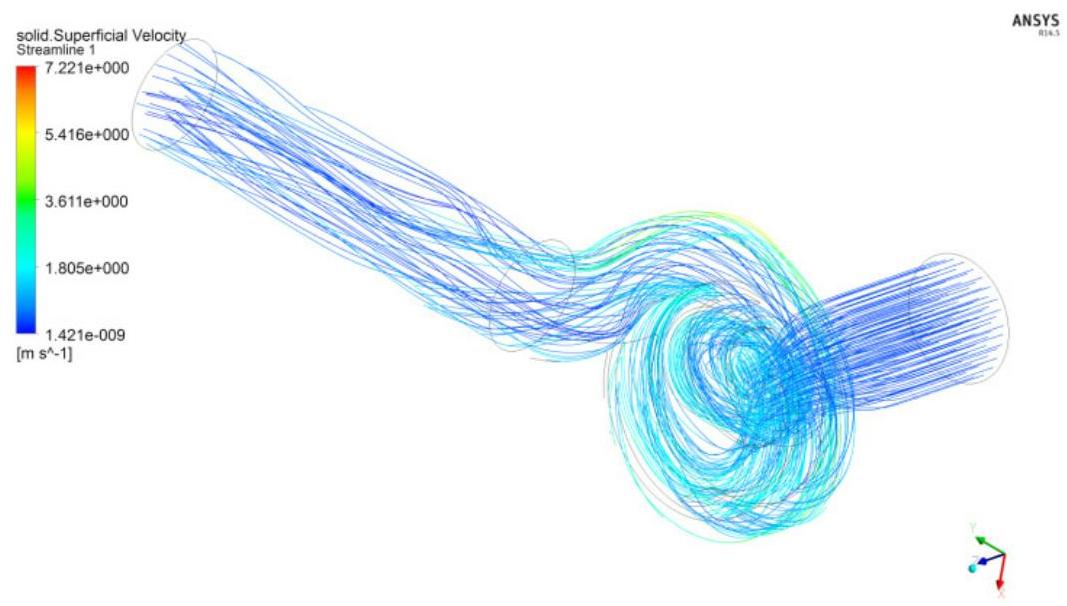

3)生成的流线图如图4.3-44所示。

图4.3-44 流线图
