程序状态监视和监视表格是S7-1200 PLC重要的调试工具。

图4-12所示的“启用监视”即是在程序编辑器中对程序的状态进行监视。可以通过单击鼠标右键选择不同的“显示格式”来显示变量的值，单击鼠标右键，选择“修改”功能，对选中变量的数值进行修改，如选中MW10，右键选择“修改”，输入修改值20，格式选择“带符号十进制”，如图4-29所示，确定后可以看到其值被修改为20。

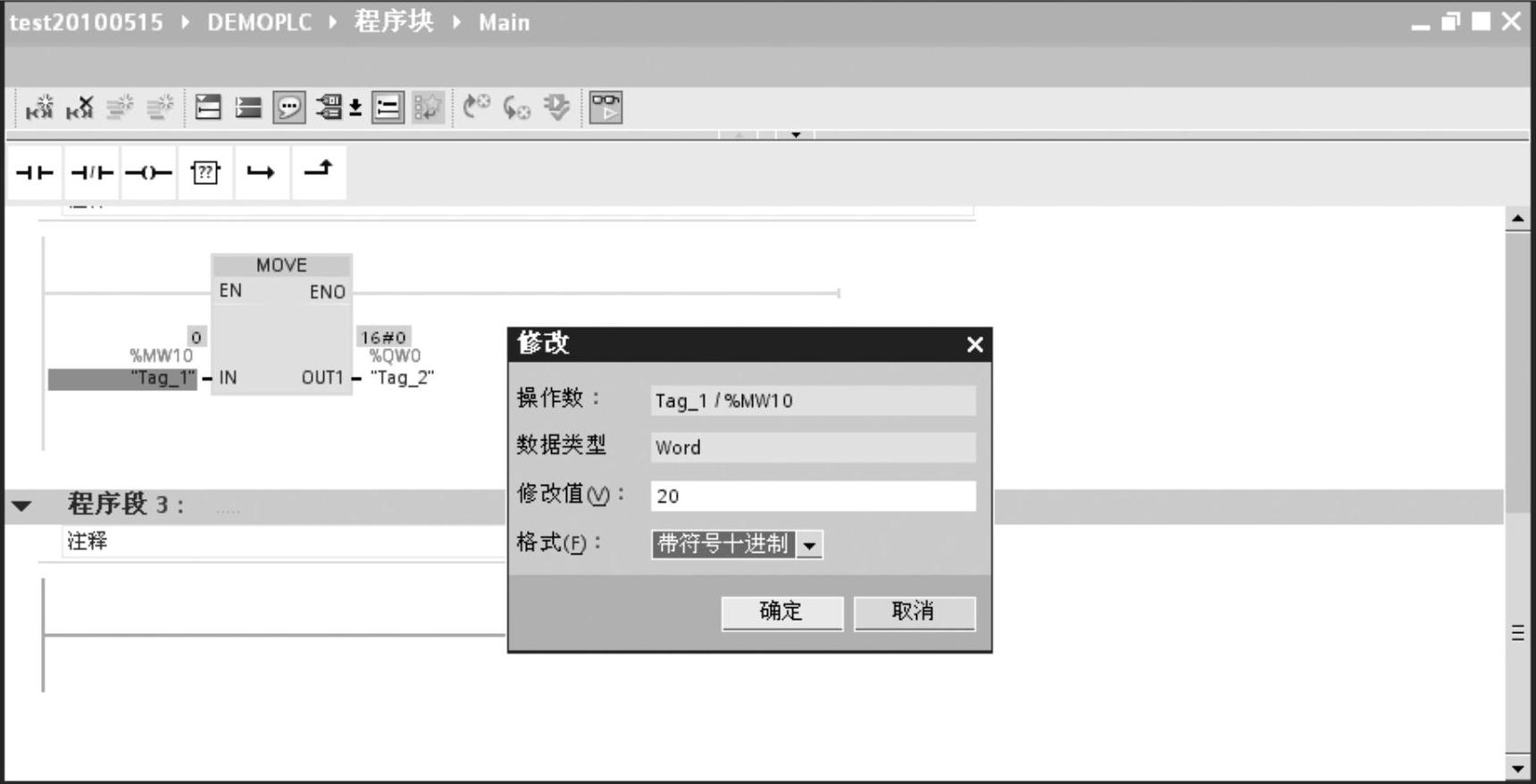

图4-29 通过程序状态监视修改变量值

在项目视图的项目树PLC设备下，双击“添加新监视表格”，则自动建立并打开一个名为“监视表格_1”的监视表格，通过鼠标右键选择“重命名”将名称修改为“Test_Var”，在监视表格的地址列分别输入地址I0.0、I0.1、Q0.0、MW10和QW0，如图4-30所示。单击监视表格的工具栏中的“全部监视”按钮，则在监视表格中显示所输入地址的监视值。单击“立即一次性监视所有值”按钮，则仅立即监视变量一次。

注意：需要根据情况选择变量地址的“显示格式”，例如修改MW10的显示格式为“带符号十进制”。

图4-30中，在MW10对应行后的修改值列输入MW10的修改值10，单击工具栏按钮“立即一次性修改所有选定值”或者右键选择“修改”→“立即修改”，即可将MW10的值修改为10。采用类似的方法修改I0.0为1时，可以看到无法修改，同样QW0的值也无法修改。这是因为结合PLC循环扫描工作原理分析，一次性修改I0.0的值时，其值又被外部输入所更新，而QW0的值无法修改的原因是一次性修改其值后，程序循环运行又对其进行了更新。这种情况下，可以通过触发器来进行修改。

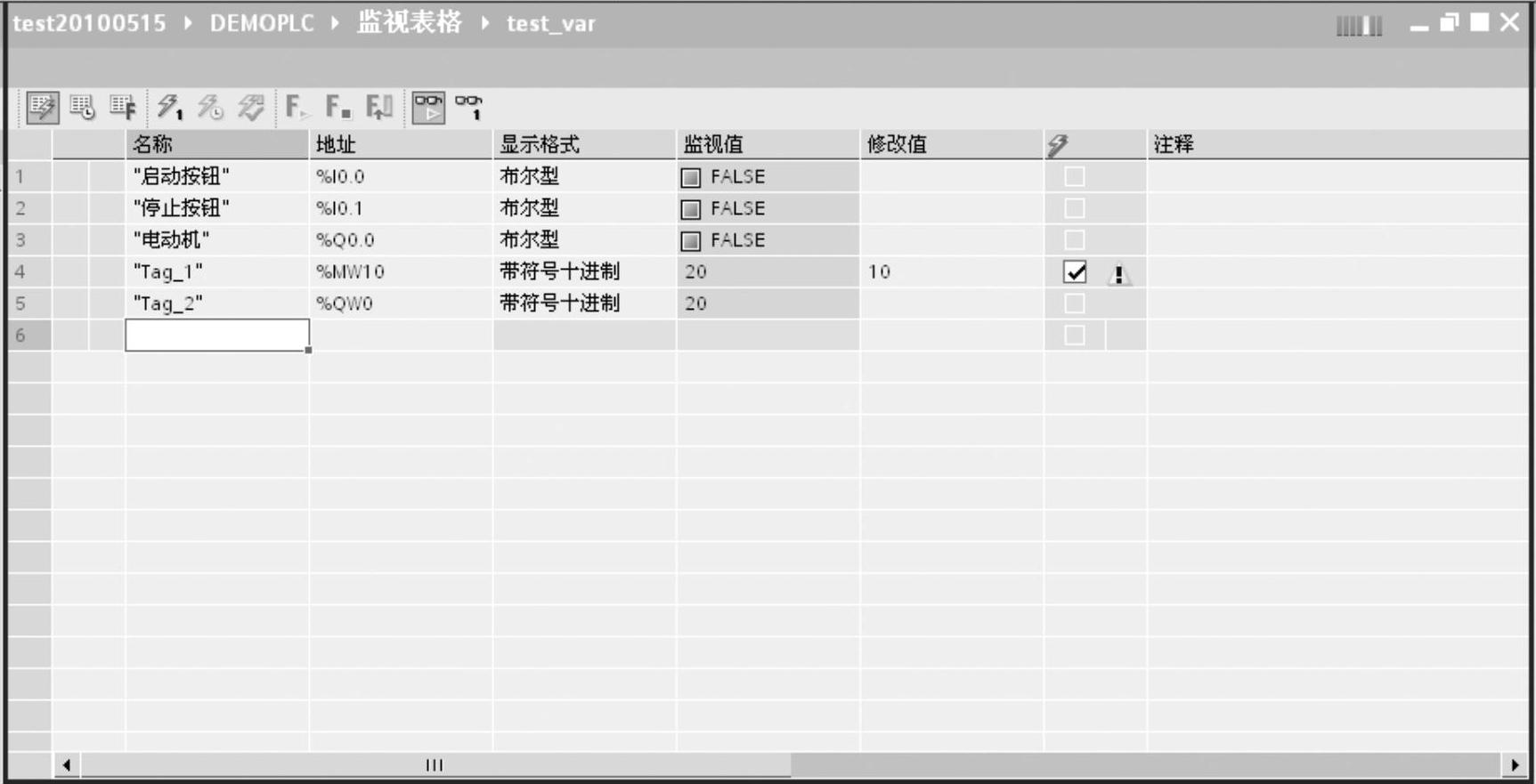

图4-30 监视表格

点击监视表格工具栏中的“显示/隐藏高级设置列”按钮使用触发器监视和修改，则可以看到监视表格增加了若干列，如图4-31所示。要设置I0.0为1，在对应“值”列输入1，设置“使用触发器修改”列的选项为“永久”，单击工具栏中的“通过触发器修改”按钮可以永久设置I0.0的值为1。

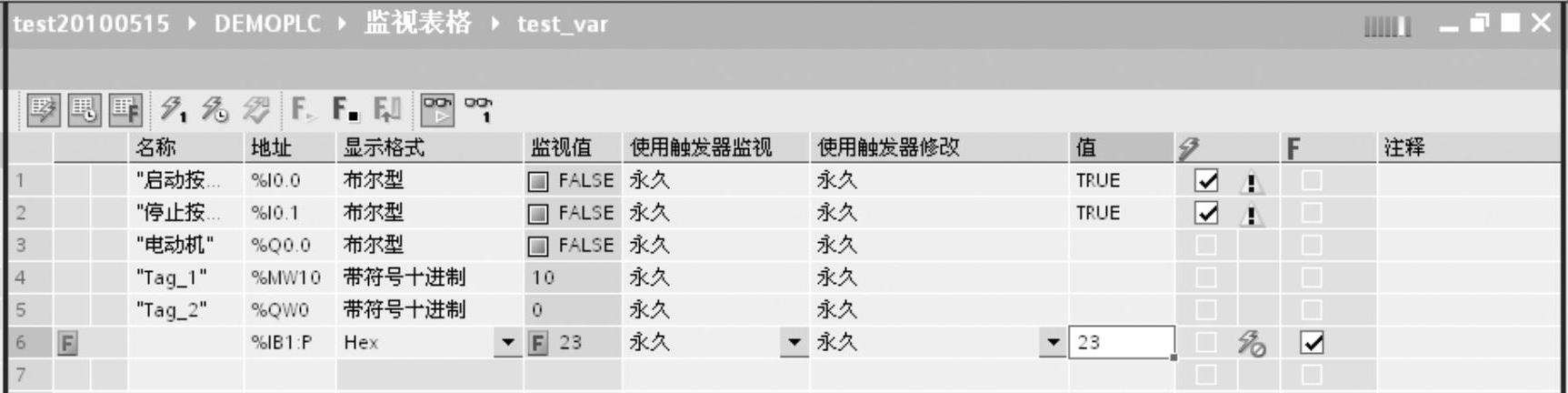

图4-31 使用触发器修改(https://www.chuimin.cn)

可以根据需要设置“使用触发器监视”或“使用触发器修改”的选项是“扫描周期开始永久”还是“扫描周期结束永久”，“扫描周期开始仅一次”还是“扫描周期结束仅一次”，“切换到STOP时永久”还是“切换到STOP时仅一次”，如图4-31所示。

要在给定触发点修改PLC变量，选择扫描周期开始或结束的建议如下：

（1）修改输出

触发修改输出事件的最佳时机是在扫描周期结束且CPU马上要写入输出之前的时刻。

在扫描周期开始时监视输出的值以确定写入到物理输出中的值。此外，在CPU将值写入到物理输出前监视输出以检查程序逻辑并与实际I/O行为进行比较。

（2）修改输入

触发修改输入事件的最佳时机是在周期开始、CPU刚读取输入且用户程序要使用输入值之前的时间。

如果在扫描周期开始时修改输入，则还应在扫描周期结束时监视输入值，以确保扫描周期结束时的输入值自扫描周期开始起未改变。如果值不同，则用户程序可能会错误地写入到输入。

图4-31中的“F”列用于强制功能，设置选择要强制的变量，注意只能对P型地址进行强制。

监视表格允许用户在CPU处于STOP模式时写入输出。“启用外部外设输出”功能允许在CPU处于STOP模式时改变输出，仅在CPU处于STOP模式时可用。如果任何输入或输出被强制，则处于STOP模式时不允许CPU启用输出，必须先取消强制功能。

注意：在设备配置期间将数字量I/O点的地址分配给高速计数器（HSC）、脉冲宽度调制（PWM）和脉冲串输出（PTO）设备之后，无法通过监视表格的强制功能修改所分配的I/O点的地址值。
