【摘要】：下面开始对PLC进行编程。单击图4-6左下角的“Portal视图”，返回到Portal视图，单击左侧的“PLC编程”项，可以看到选中“显示所有对象”时，右侧显示了当前所选择PLC中的所有块，双击“main”块，打开程序块编辑界面，如图4-7所示。也可以在项目树下直接双击打开PLC设备下程序块里的“main”程序块。

下面开始对PLC进行编程。

单击图4-6左下角的“Portal视图”，返回到Portal视图，单击左侧的“PLC编程”项，可以看到选中“显示所有对象”时，右侧显示了当前所选择PLC中的所有块，双击“main”块，打开程序块编辑界面，如图4-7所示。也可以在项目树下直接双击打开PLC设备下程序块里的“main”程序块。拖动编辑区工具栏上的一个常开触点“”、一个常闭触点“”和一个输出线圈“”到“程序段1”，输入地址为I0.0、I0.1和Q0.0，则在地址下出现系统自动分配的符号名称，可以进行修改，此处不修改。拖动常开触点到I0.0所在触点的下方，点击编辑区工具栏关闭分支“”按钮或者鼠标直接向上拖动得到完整的梯形图，输入地址Q0.0。

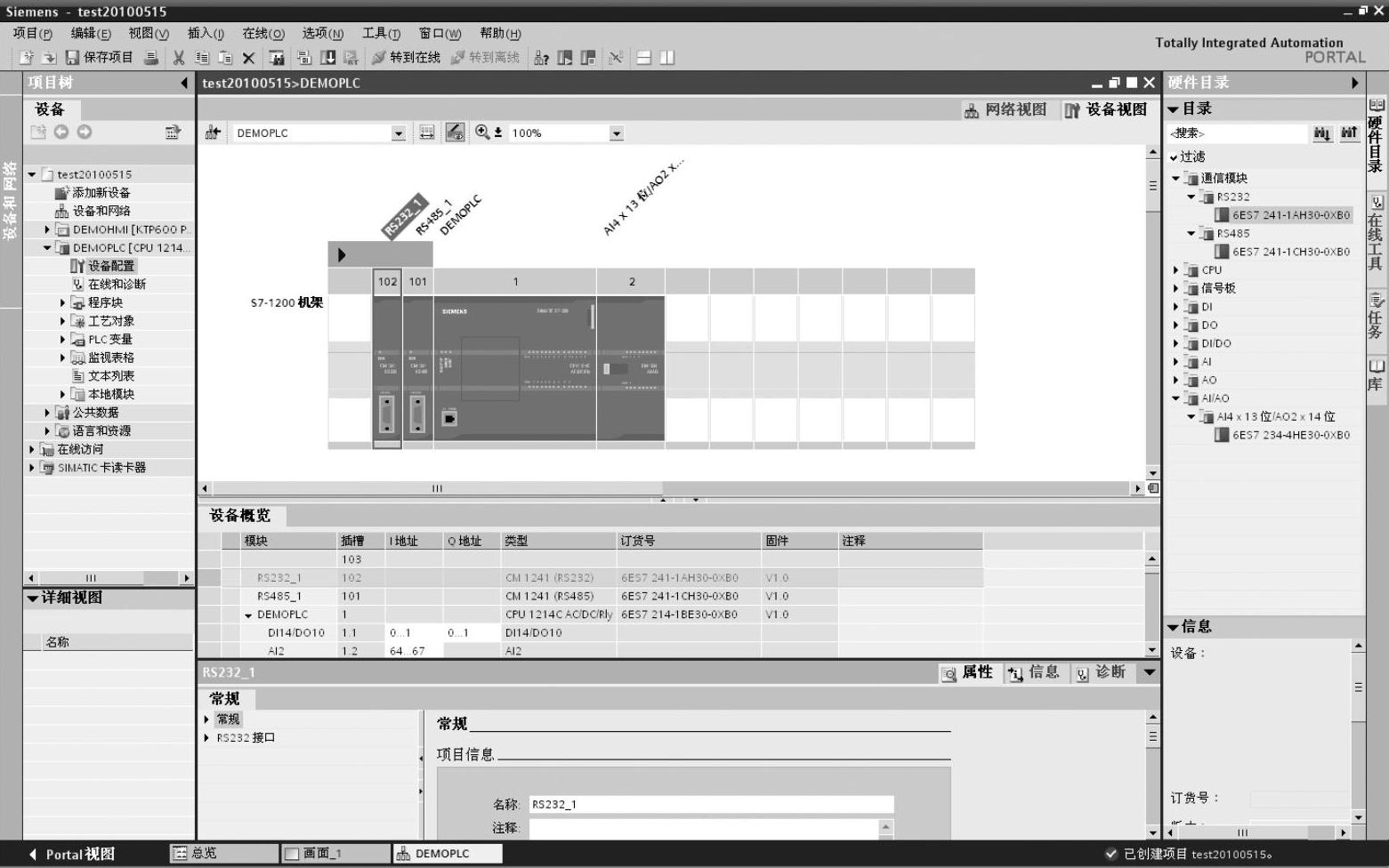

图4-6 设备视图

图4-7 编写程序(https://www.chuimin.cn)

上面的常开、常闭触点以及线圈等也可以从“指令”→“位逻辑运算”项中选择，更多的指令可从指令树中选择。

注意：S7-200/300/400 PLC的LAD程序的编辑要求每一段完整的程序只能编写到一个“程序段”（也称为“网络”）里，即图4-8所示的编辑方式是不允许的，而在STEP 7 Basic编程软件中，图4-8所示的编辑方式是允许的。但为使程序清晰明了，建议仍然采用一个程序段编写一段完整程序的方式。

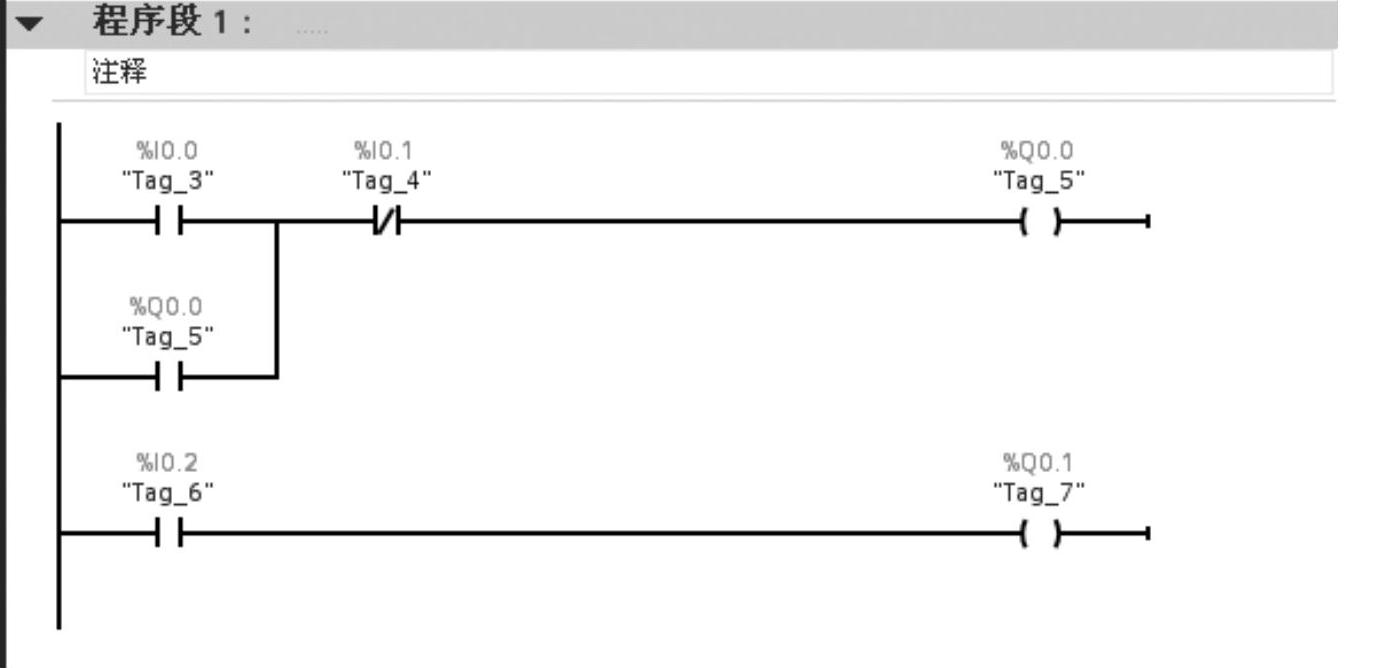

图4-8 运行的程序编辑方式
