【摘要】：S7-1200 PLC的供电电源可以是AC 110V或220 V电源，也可以是DC 24 V电源，接线时有一定的区别及相应的注意事项。[d]将S7-1200 PLC的所有地线端子同最近接地点相连接，以获得最好的抗干扰能力。建议所有的接地端子都使用14AWG或1.5mm2的电线连接到独立导电点上。DC 24V电源回路与设备之间，以及AC 120/230V电源与危险环境之间，必须提供安全电气隔离。

S7-1200 PLC的供电电源可以是AC 110V或220 V电源，也可以是DC 24 V电源，接线时有一定的区别及相应的注意事项。

1.交流供电接线

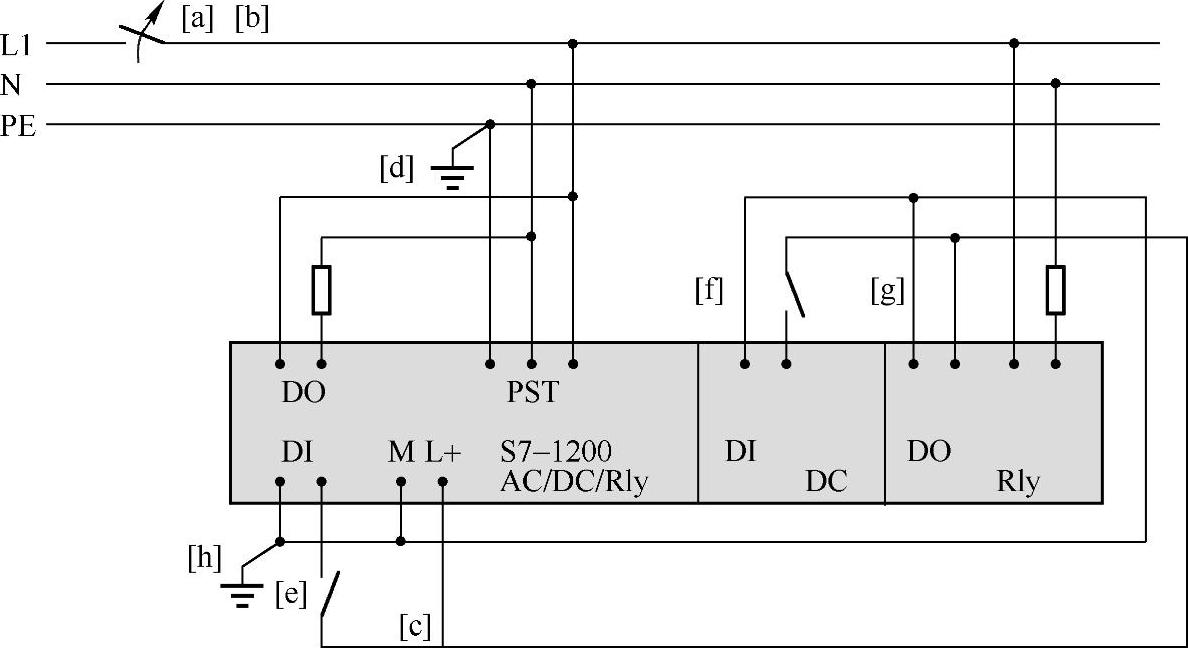

图2-17所示为交流供电的PLC电源接线示意图。

图2-17 交流供电示意图

其注意事项如下：

[a]用一个单刀切断开关将电源与CPU、所有的输入电路和输出（负载）电路隔离开。

[b]用一台过流保护设备保护CPU的电源、输出点以及输入点，也可以为每个输出点加上熔丝进行范围更广的保护。

[c]当使用PLC DC 24V传感器电源时，可以取消输入点的外部过流保护，因为该传感器电源具有短路保护功能。

[d]将S7-1200 PLC的所有地线端子同最近接地点相连接，以获得最好的抗干扰能力。建议所有的接地端子都使用14 AWG或1.5mm²的电线连接到独立导电点上（也称一点接地）。

[e]本机单元的直流传感器电源可用来为本机单元的输入。

[f]扩展DC输入以及[g]扩展继电器线圈供电，这一传感器电源具有短路保护功能。(https://www.chuimin.cn)

[h]在大部分的安装中，如果把传感器的供电M端子接到地上可以获得最佳的噪声抑制。

2.直流供电接线

图2-18所示为直流供电的PLC电源接线示意图，其注意事项如下：

[a]用一个单刀开关[a]将电源同CPU、所有的输入电路和输出（负载）电路隔离开。

[b]用过流保护设备以保护CPU电源、[c]输出点，以及[d]输入点。也可以在每个输出点加上熔丝进行过流防护。当使用DC 24V传感器电源时，可以取消输入点的外部过流保护，因为传感器电源内部具有限流功能。

[e]确保DC电源有足够的抗冲击能力，以保证在负载突变时，可以维持一个稳定的电压，这时需要一个外部电容。

图2-18 直流供电示意图

[f]在大部分的应用中，把所有的DC电源接地可以得到最佳的噪声抑制。在未接地DC电源的公共端与保护地之间并联电阻与电容[g]。电阻提供了静电释放通路，电容提供高频噪声通路，它们的典型值是1 MΩ和4700 pf。

[h]将S7-200 PLC所有的接地端子同最近接地点[h]连接，以获得最好的抗干扰能力。建议所有的接地端子都使用14AWG或1.5mm²的电线连接到独立导电点上（也称一点接地）。DC 24V电源回路与设备之间，以及AC 120/230V电源与危险环境之间，必须提供安全电气隔离。
