对于蜗壳的几何定义如前例所示。本例主要讲述对蜗壳结构网格拓扑的划分。

1.块的创建

在功能栏里选择【Blocking】→【978-7-111-52131-0-Chapter04-52.jpg】，单击【Apply】。通过点和线的关联生成如图4.1-22所示块。


图4.1-22 蜗壳初始块的创建

2.块的拉伸及剖切及点的合并

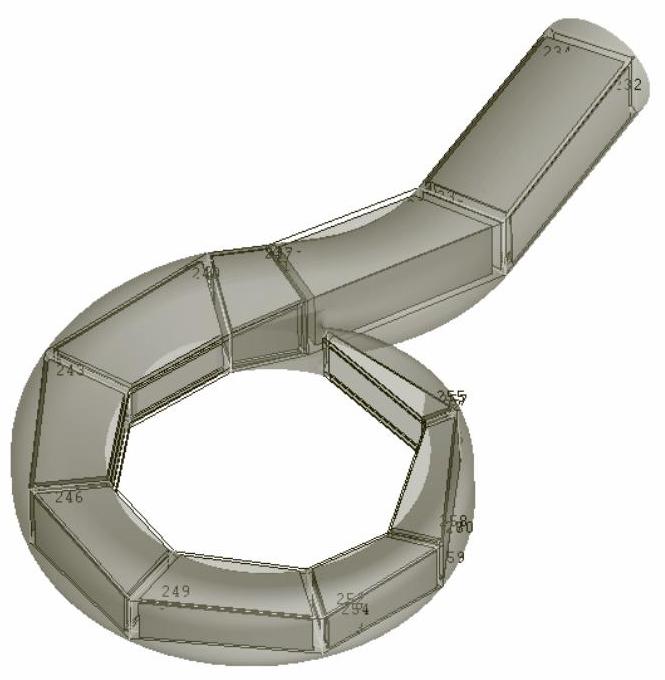

1）在功能栏里选择【Blocking】→【978-7-111-52131-0-Chapter04-54.jpg】→【978-7-111-52131-0-Chapter04-55.jpg】。在图形界面上左键选择块表面，中键拖拽进行拉伸创建一个新块。通过块的拉伸，创建整个流道的块结构，如图4.1-23所示。

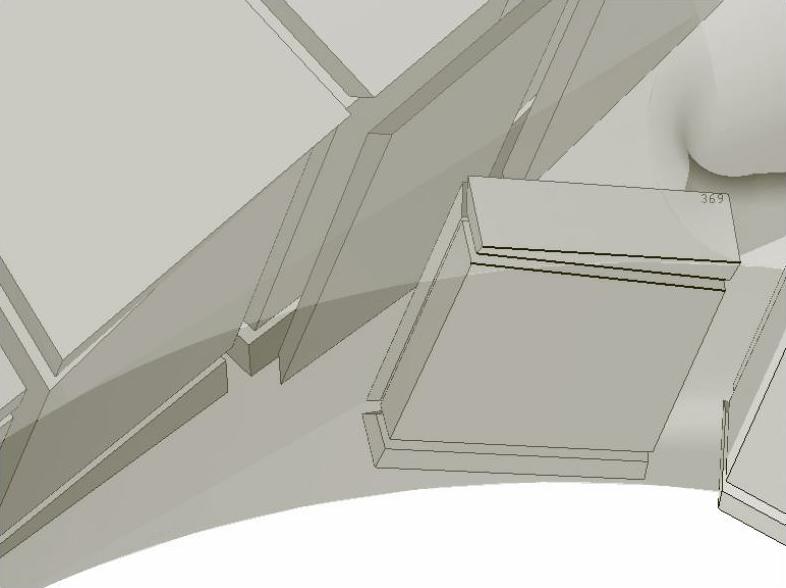

2）将蜗壳出口圆柱段部分进行O形网格剖分；环形部分进行C形网格剖分，如图4.1-24所示。隔舌位置块放大图如图4.1-25所示。

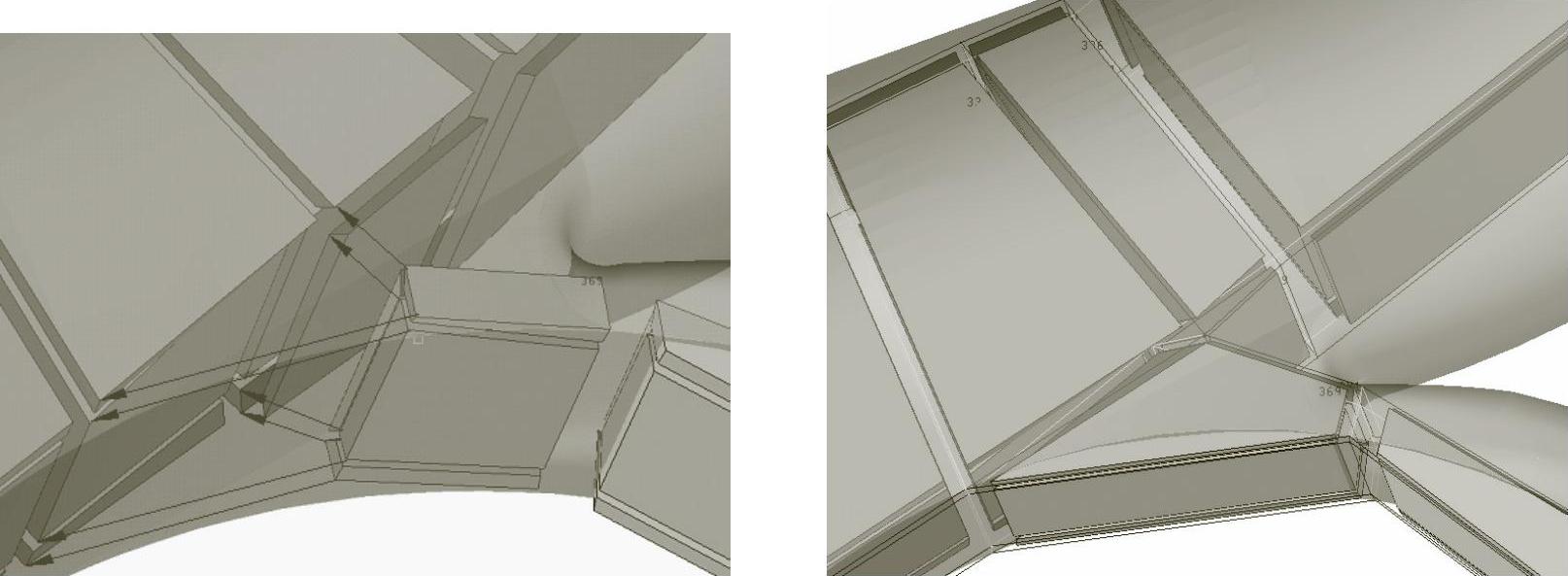

3）隔舌位置块的操作。在功能栏里选择【Blocking】→【978-7-111-52131-0-Chapter04-56.jpg】→【978-7-111-52131-0-Chapter04-57.jpg】，将蜗壳隔舌处的点按图中箭头指向进行合并。形成如图4.1-26所示的拓扑结构。

3.网格生成

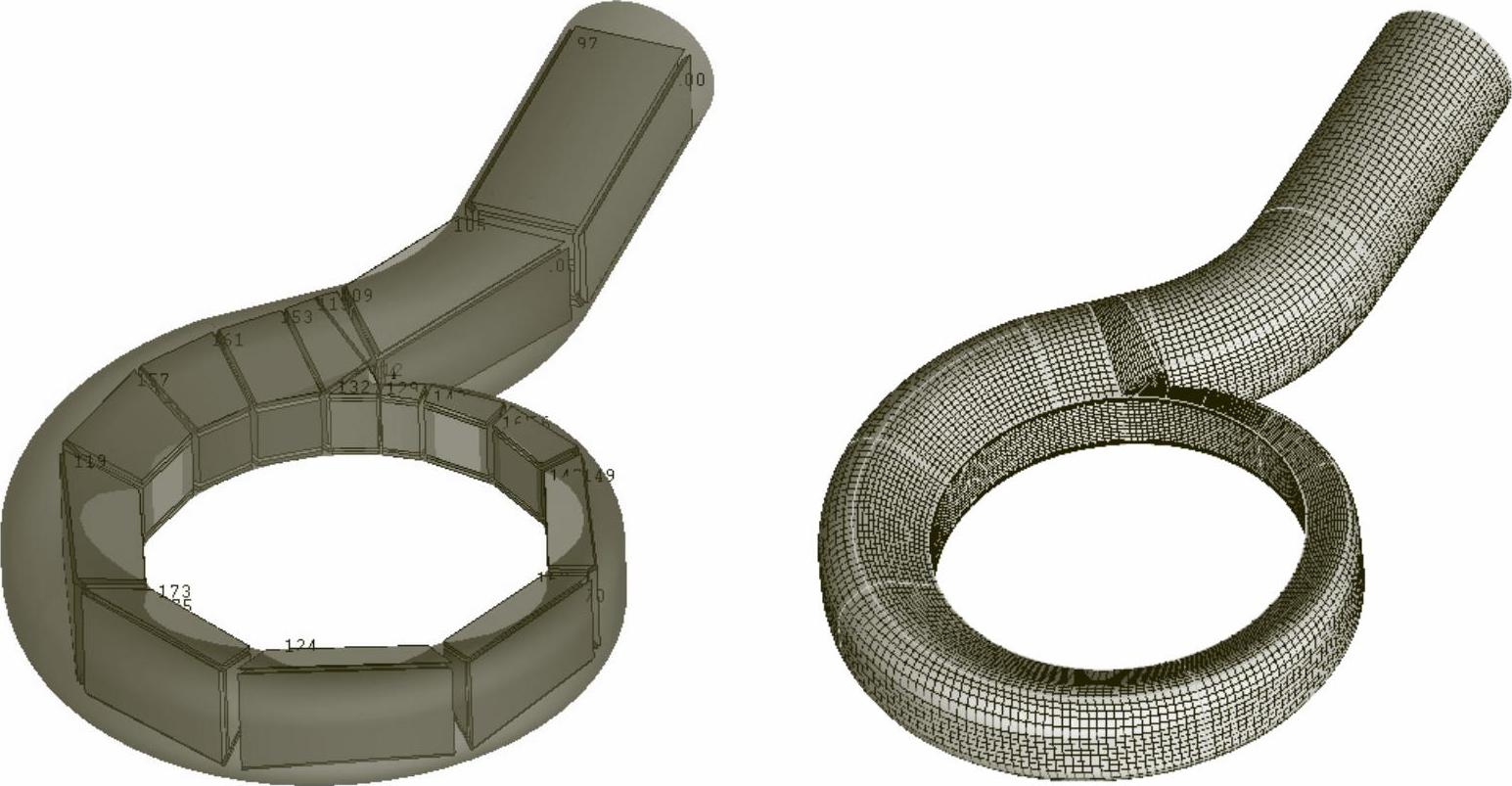

按4.1.3节所演示的操作，将块上点、线与几何特征进行关联。设置全局网格尺寸，并调整节点位置。最终网格如图4.1-27所示。(https://www.chuimin.cn)
