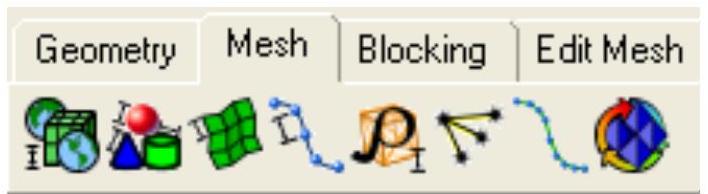

接着来看Mesh标签，如图3.1-30所示。

从左往右，依次为：定义整体网格最大尺寸；：定义在一个Part里的网格尺寸，例如在边界层上生成的棱柱体边界层就可由此定义；：进行局部面加密；用来进行线加密，用来创建一个密度盒，也就是一个圆柱体，在其中进行体加密；最后一个用来生成网格，当然是用来生成非结构网格的。下面结合例子帮助大家熟悉这些功能，举例如下。

（1）用来设置全局网格的最大尺寸，打开后如图3.1-31所示。

图3.1-30 Mesh标签页

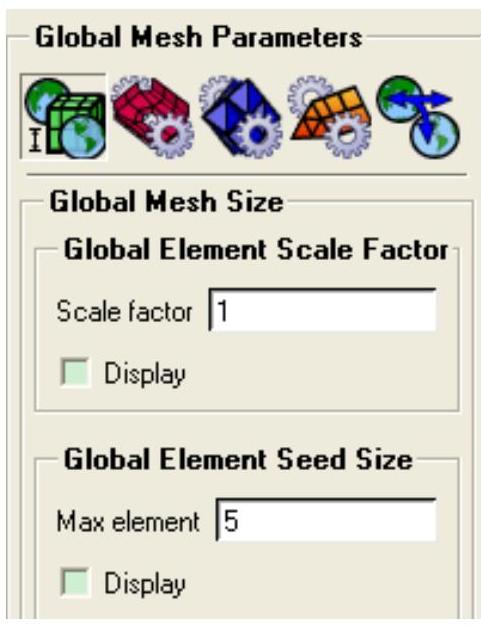

图3.1-31 全局网格参数

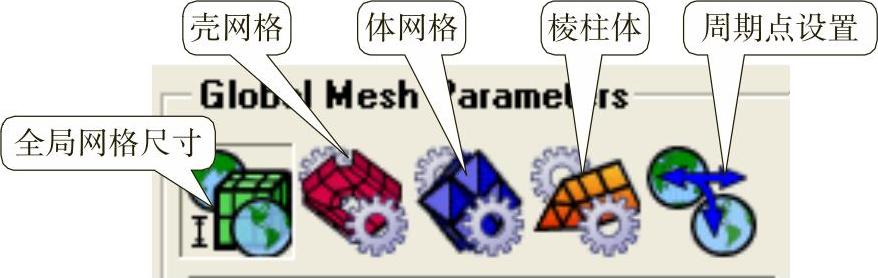

图3.1-31中，用以设置全局网格尺寸，用以设置壳网格也就是面网格的参数，用以设置体网格的参数，用以设置棱柱体参数，也就是用以生成边界层网格，用以设置周期点，主要用于结构化网格划分过程中。

（2）用以设置几何图形局部的网格尺寸和网格类型

1）先设置总体网格尺寸，如图3.1-32所示。

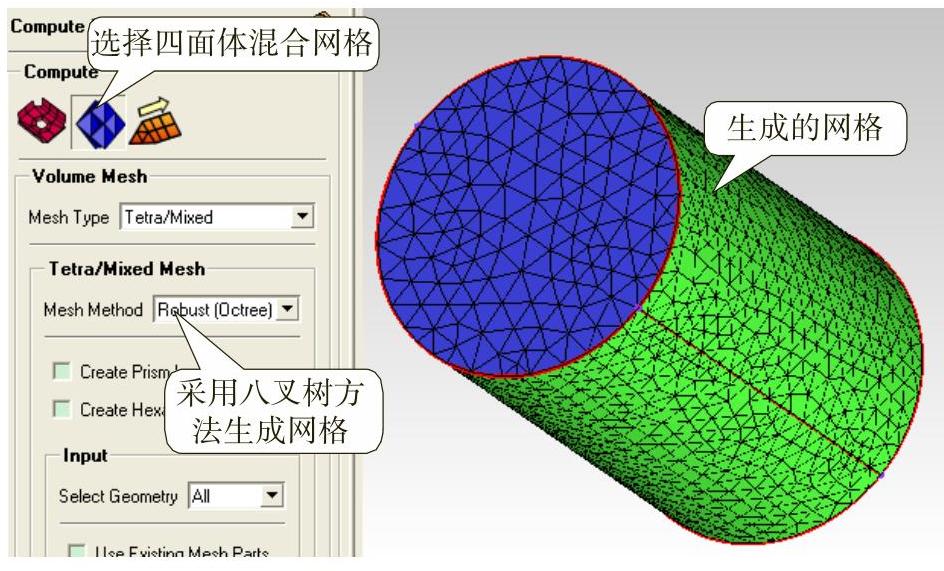

2）单击【Apply】确认后，单击，切换到生成网格，如图3.1-33所示。

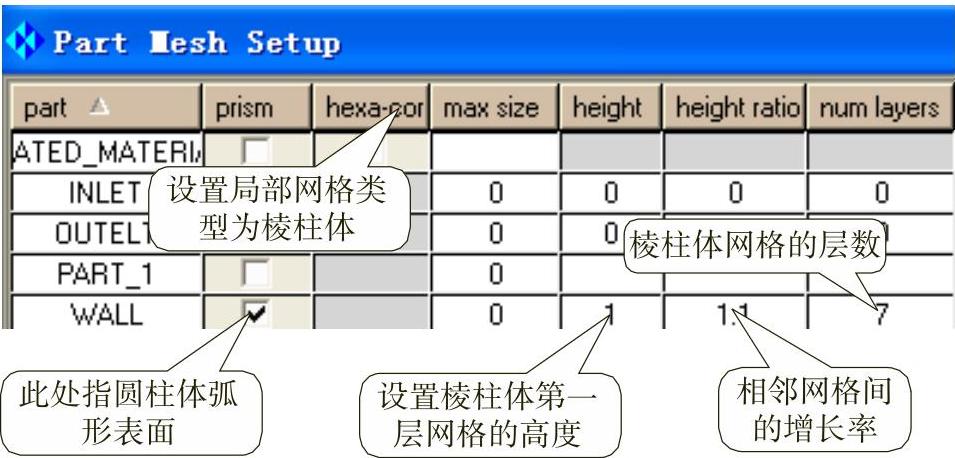

3）下面单击进行局部网格尺寸以及网格类型的设置，如图3.1-34所示。

图3.1-32 总体网格尺寸设置

图3.1-33 网格生成

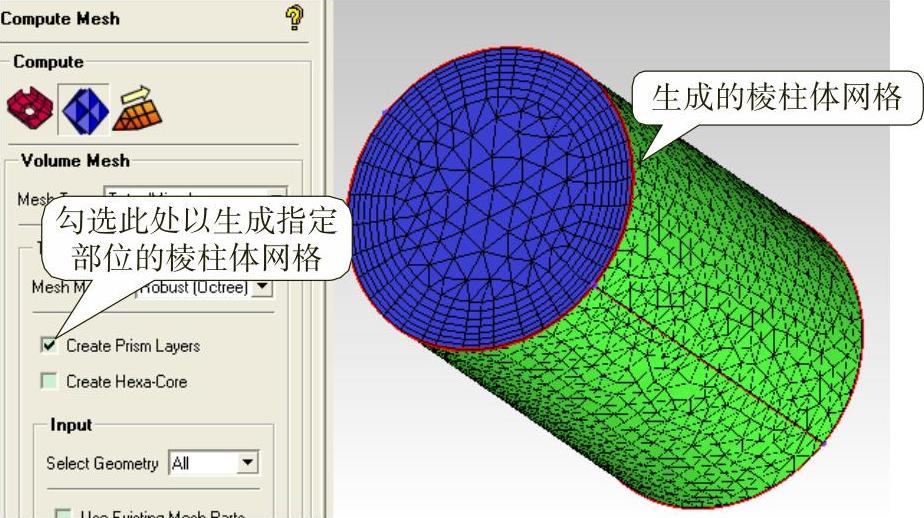

4）在中勾选Create Prism layers，单击【Compute】，生成网格，如图3.1-35所示。(https://www.chuimin.cn)

图3.1-34 网格尺寸

图3.1-35 边界层的生成

（3）用以进行面加密

对一个正方形的顶部进行局部加密，如图3.1-36所示。

（4）用以进行线加密

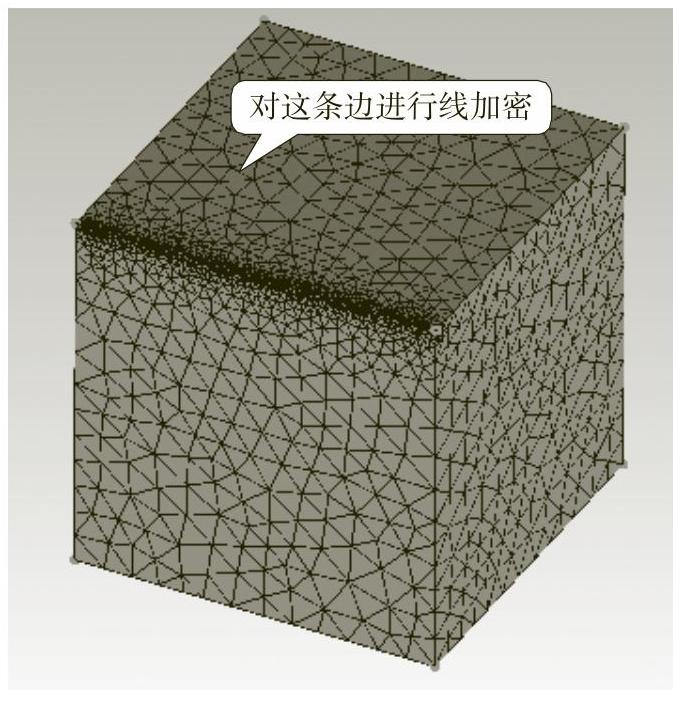

对正方形的一条边进行线加密，结果如图3.1-37所示。

图3.1-36 面加密

图3.1-37 线加密

（5）用以对几何体内感兴趣的部位通过创建密度盒的方式进行体加密

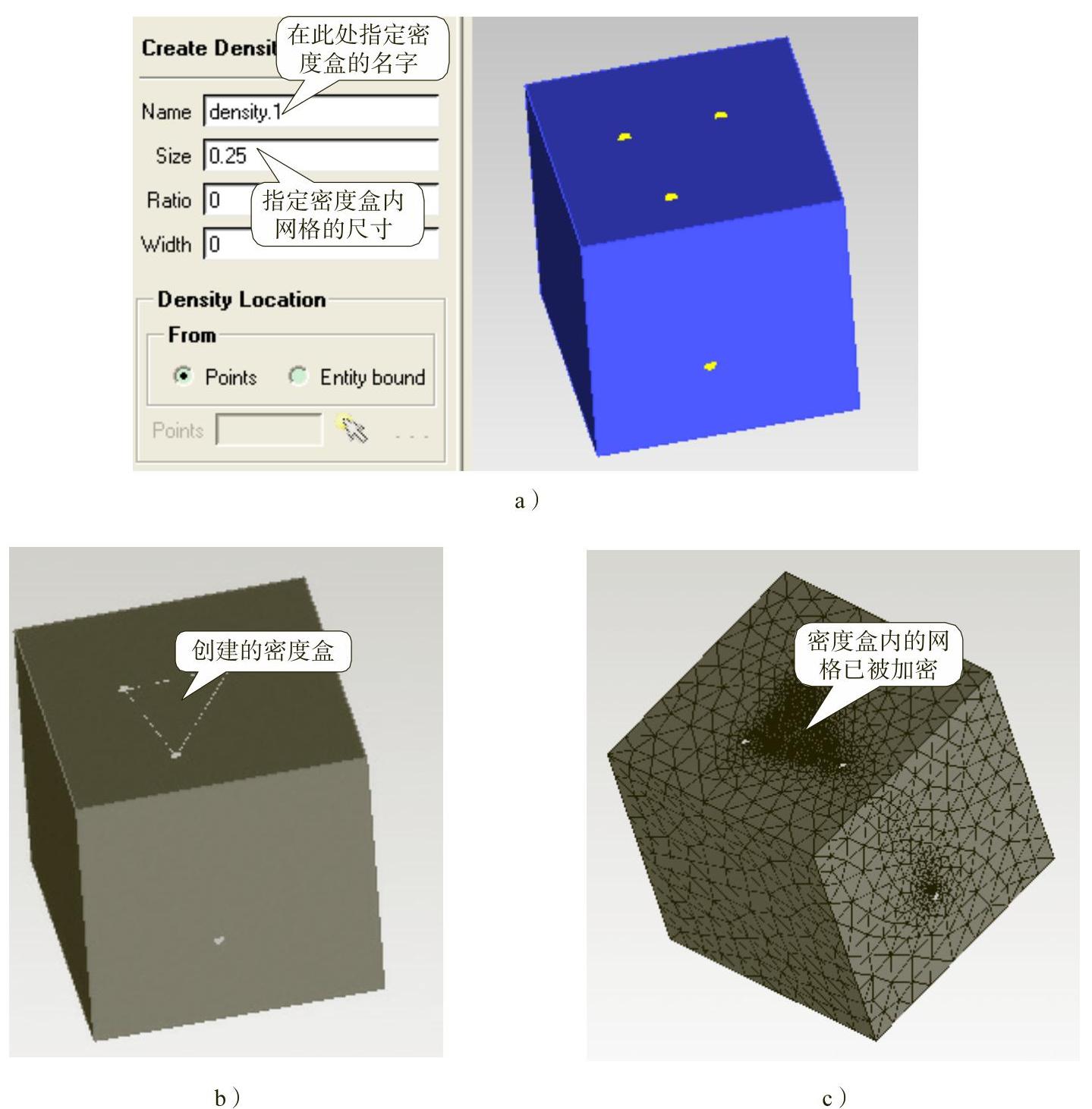

下面演示一下对给定几何体内进行体加密的方法，在图形窗口中建立一个几何图形，使用对感兴趣的部位创建密度盒，如图3.1-38a和b所示。使用重新生成网格，如图3.1-38c所示。

图3.1-38 体加密
