1.组态WinCC报警控件

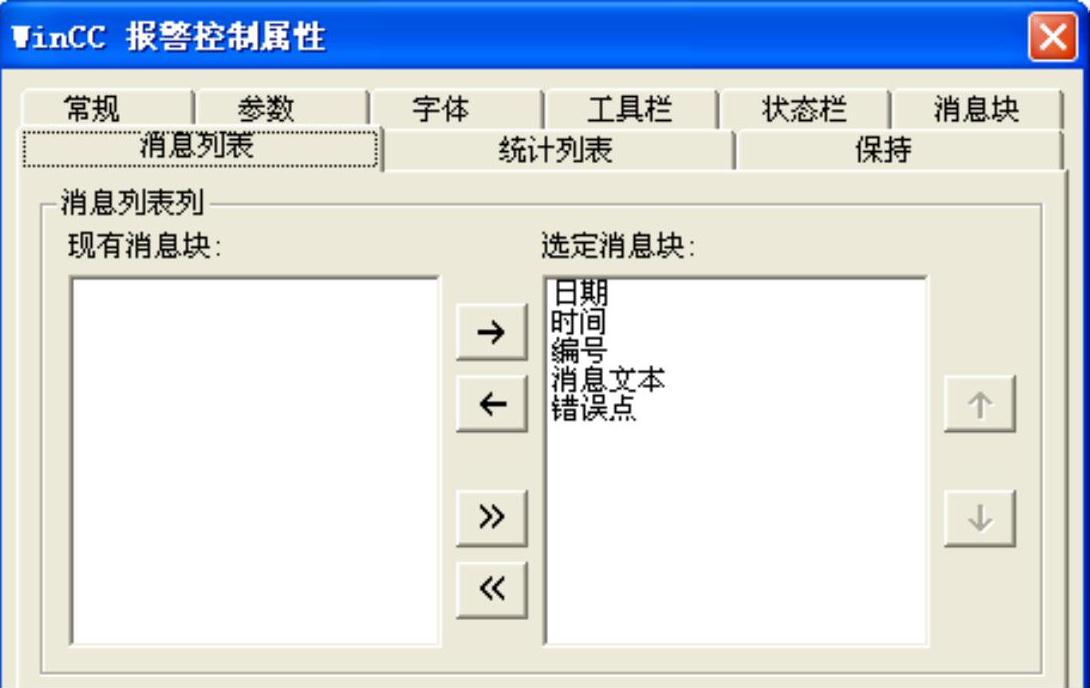

在报警画面中,选择“对象选项板”→“控件”→“WinCC Alarm Control”,将WinCC报警控件拖放到画面的绘图区,拖动到满意的尺寸后释放。关闭自动弹出的属性对话框。双击WinCC Alarm Control控件对象,打开完整的“WinCC报警控制属性”对话框。在“消息列表”选项卡中选择消息行显示的元素并排序,如图7-132所示。

图7-132 选择消息行显示的元素并排序
2.添加测试对象
为了对报警系统进行测试,在报警画面中放置一个“复选框”和一个“滚动条”。

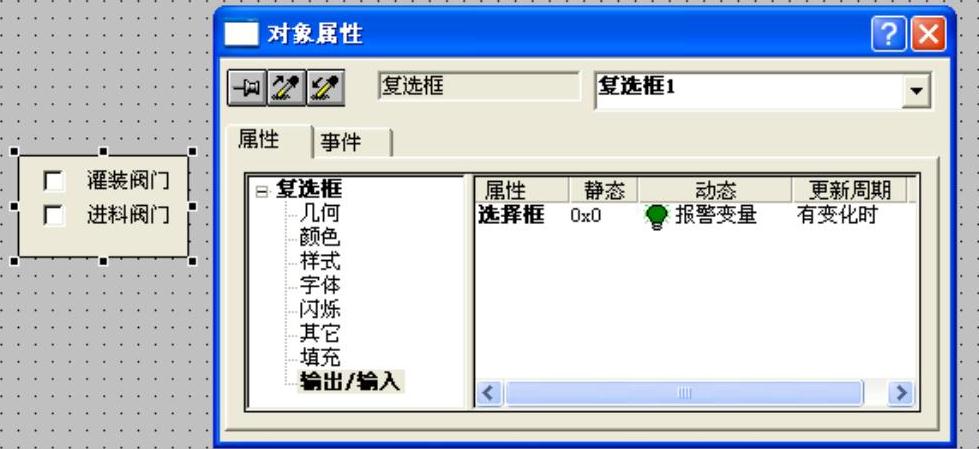

打开复选框的“对象属性”对话框,如图7-133所示。在“属性”选项卡中选择“几何”,在右侧窗口中设置“框数量”为2。选择“字体”属性,在右侧窗口中设置“索引”和“文本”的对应关系,索引1的文本为“灌装阀门”,索引2的文本为“进料阀门”。选择“输入/输出”属性,右键单击“选择框”属性“动态”列上的白色灯泡,在快捷菜单中选择“变量...”命令,在弹出的“变量-项目”窗口中选择连接的变量“报警变量”。

图7-133 组态“复选框”(https://www.chuimin.cn)
打开滚动条的“对象属性”对话框,在弹出的“滚动条组态”对话框中选择连接的变量“实际液位值”,设置滚动条的最大值为1000,最小值为0。
3.显示报警记录
在计算机属性的“启动”选项卡中,激活“报警记录运行系统”,如图7-134所示。

图7-134 激活“报警记录运行系统”
点击WinCC项目管理器工具栏中的“激活”

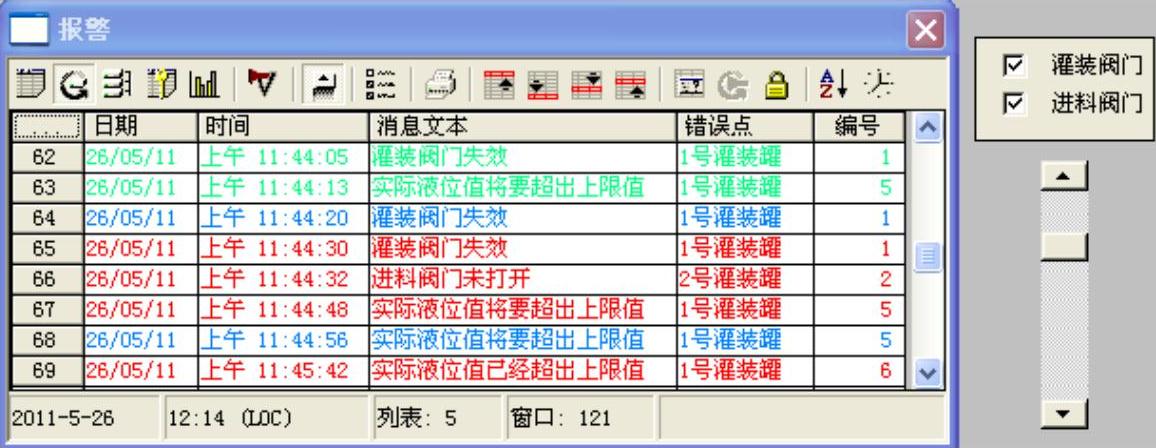

按钮,运行项目,同时在SIMATIC STEP7中打开PLC仿真器,在图7-135所示的报警画面中,改变复选框的选项,拖动滚动条,观察报警记录显示消息的变化情况。

图7-135 报警画面显示的消息状态
