金属浸润钎焊技术
【摘要】：金属浴浸渍钎焊是将经过表面处理并装配好的焊件浸入熔态钎料中，依靠熔态钎料的热量使焊件加热到规定温度。图3-2-15 双波峰焊示意图各种方式的金属浴浸渍钎焊在电子工业中应用甚广，如波峰焊就属于此类钎焊方法，已在电子设备生产中占有重要地位。与一般的金属浴浸渍钎焊过程相反，波峰焊是用泵将液态钎料不断向上喷起，形成波峰去接触随传送带前进的印制电路板底面，实现元器件的引线与焊盘的钎焊连接。
金属浴浸渍钎焊是将经过表面处理并装配好的焊件浸入熔态钎料中，依靠熔态钎料的热量使焊件加热到规定温度。与此同时，钎料渗入焊件接头间隙中，并在焊件提起时保持在间隙内，然后凝固形成接头，完成钎焊过程。
施加钎剂的方式有两种：一种是将焊件浸入熔化的钎剂中，取出干燥后再浸入熔态钎料；另一种是在熔化的钎料表面加一层熔态钎剂，焊件通过熔态钎剂时就沾上了钎剂。为了防止熔态钎剂的失效，必须不断更换或补充新的钎剂。在后一种情况下，熔态钎剂又可防止熔态钎料的氧化。
这种钎焊方法的优点是装配容易（不必安放钎料），工艺简单，生产率高。特别适合于钎缝多而复杂的焊件，如散热器。其缺点是焊件表面沾满钎料，增加了钎料的消耗量，必要时还需清除表面不应沾留的钎料。又由于钎料表面的氧化以及浸渍时混入污物和母材的溶解，熔态钎料成分容易发生变化，需要不断地精炼和进行必要的更新。
这种钎焊方法主要用于以软钎料钎焊钢、铜及铜合金。特别是对那些钎缝多而密集的产品，诸如蜂窝式换热器、电机电枢、汽车散热器等，用这种方法钎焊比其他方法优越。

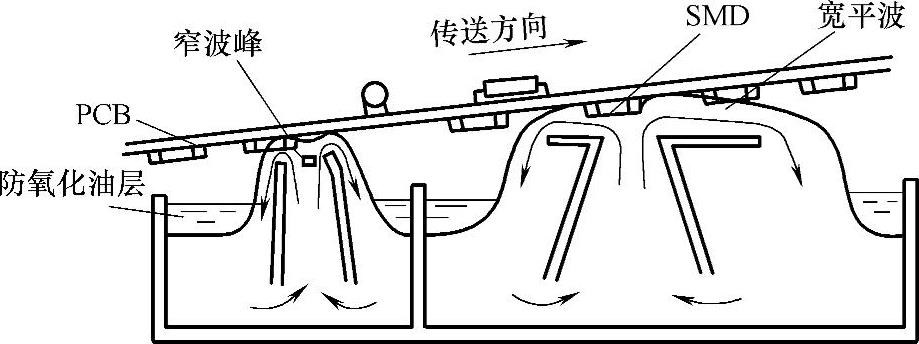

各种方式的金属浴浸渍钎焊在电子工业中应用甚广，如波峰焊就属于此类钎焊方法，已在电子设备生产中占有重要地位。波峰焊又可分为单波峰焊和双波峰焊以及喷射空心波峰焊等。图3-2-15所示为双波峰焊示意图。与一般的金属浴浸渍钎焊过程相反，波峰焊是用泵将液态钎料不断向上喷起，形成波峰去接触随传送带前进的印制电路板底面，实现元器件的引线与焊盘的钎焊连接。
