1.低碳钢的凸焊

低碳钢的凸焊应用最广泛，凸点形状为圆球形或圆锥形。这里应注意两点：凸点通常应冲制在较厚的板上；厚度小于0.25mm的薄钢板凸焊不被推荐，因凸点易提前压溃，不如点焊适用。低碳钢凸焊参数的选择见表2-2-19～表2-2-24。

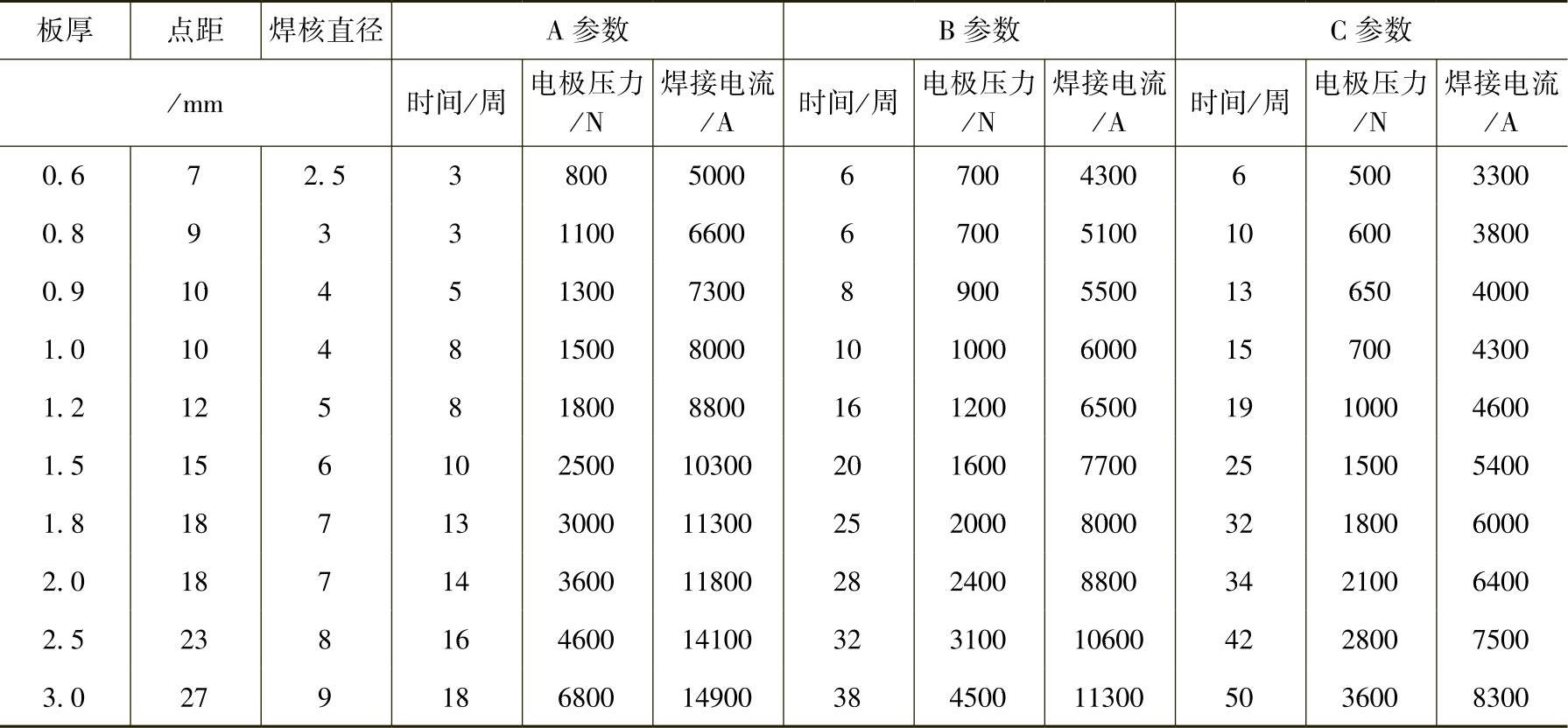

表2-2-19 低碳钢薄板凸焊的焊接参数

注：1.A参数用于单个凸点或者凸点间距大于表中数值1.5～2.0倍情况。

2.B参数用于2个凸点的情况。

3.C参数用于多个凸点，且点距较小的情况。

4.表中焊接电流、电极压力均指每个凸点的数值。

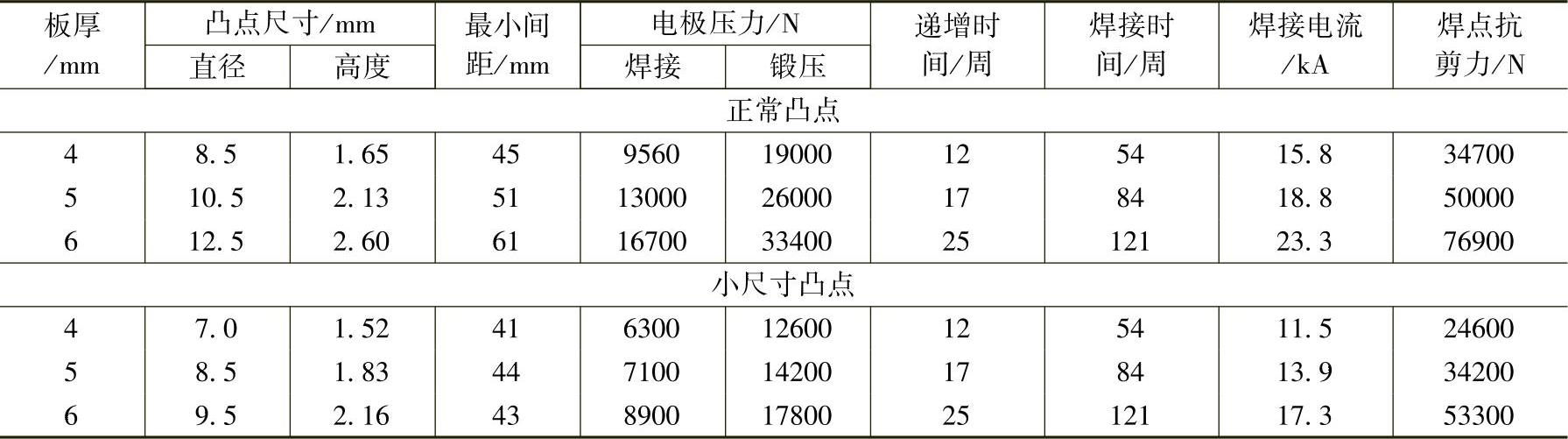

表2-2-20 低碳钢厚板单点凸焊的焊接参数

注：1.本表为单点凸焊的焊接参数。

2.不同厚度的板组对时，参数应按较薄的一面选，但凸点应尽可能加工在厚板上。

3.正常凸点用于单点凸焊，小尺寸凸点用于多点凸焊。

4.焊接电流应选用缓升或直流波形，厚板时应加大锻压力。

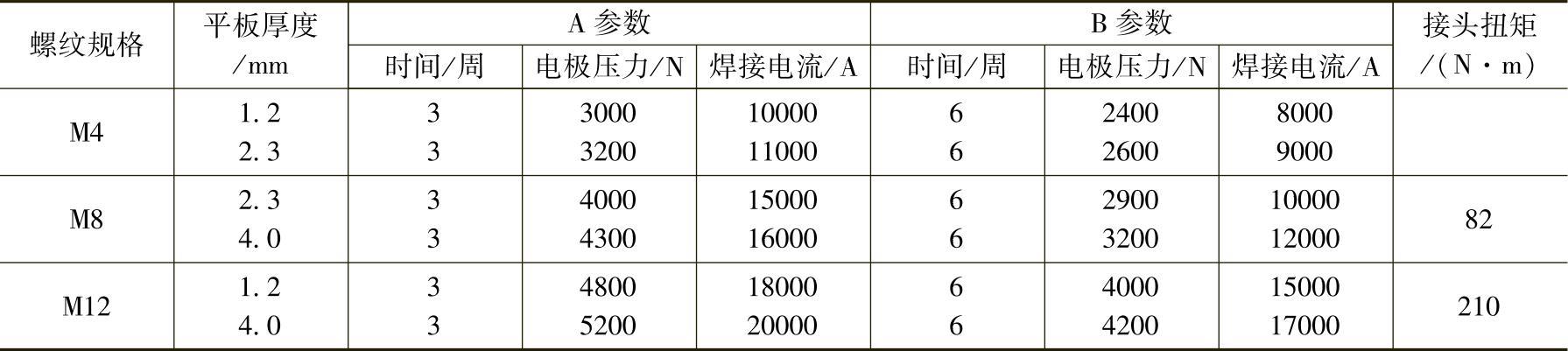

表2-2-21 焊接螺母凸焊的焊接参数

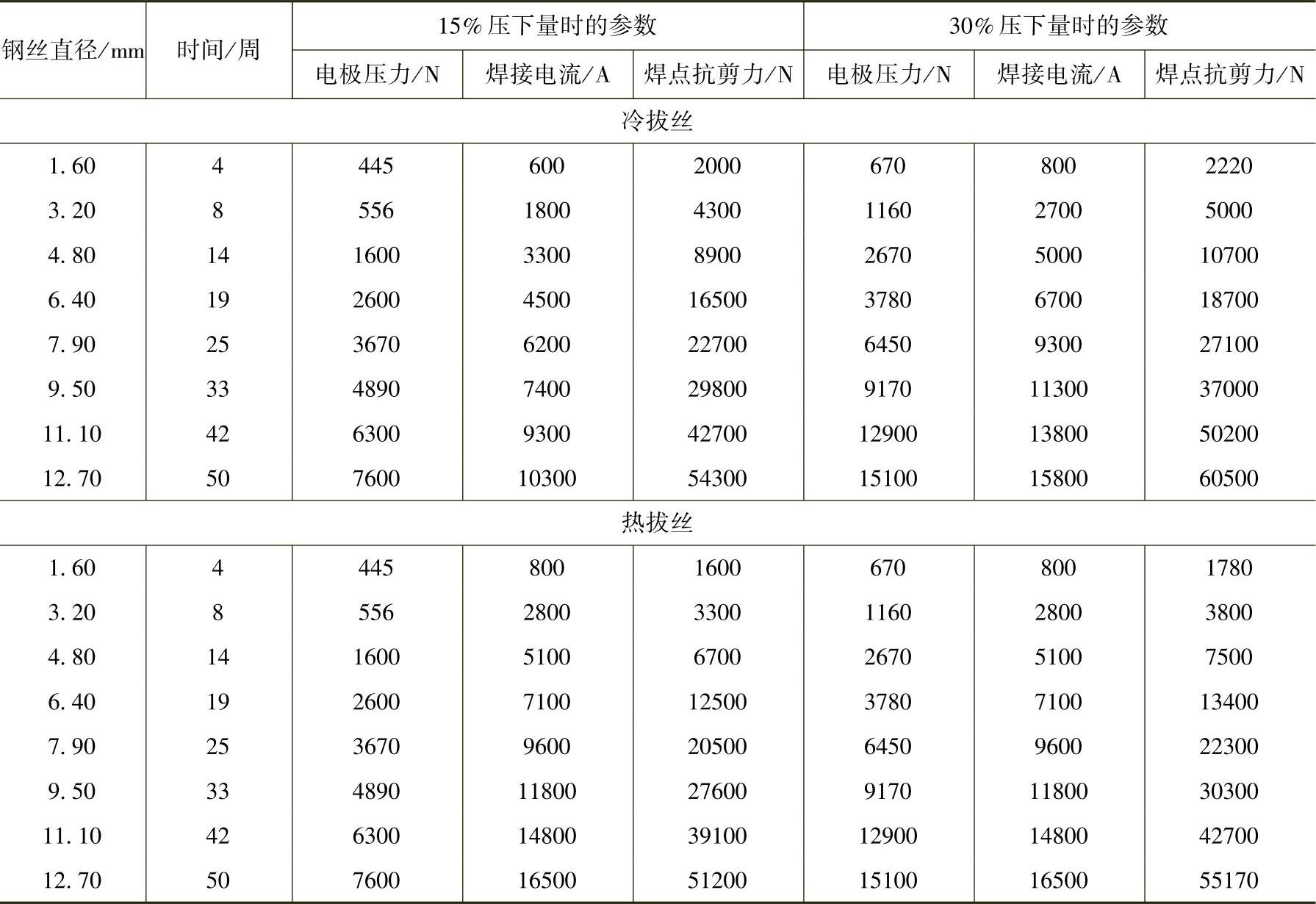

表2-2-22 低碳钢丝交叉接头凸焊的焊接参数

注：压下量指电阻焊中一根钢丝压入另一根钢丝的数量。

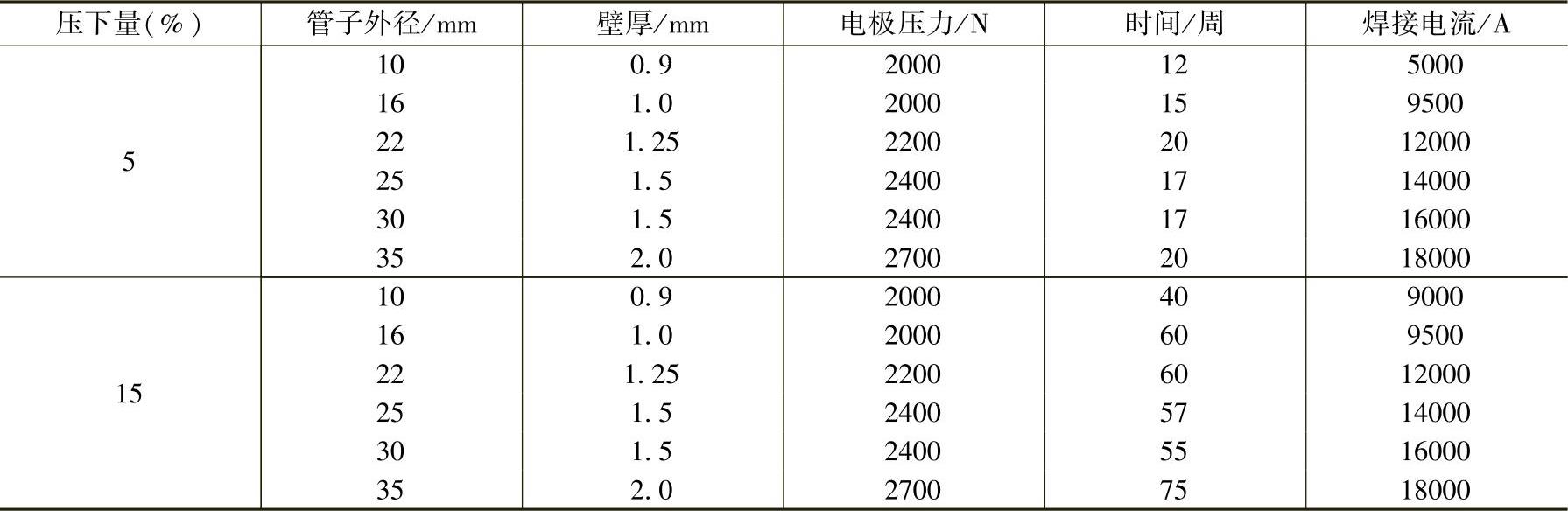

表2-2-23 管子十字形交叉凸焊的焊接参数(https://www.chuimin.cn)

表2-2-24 管子T形接头凸焊的焊接参数

2.镀层钢板的凸焊

金属镀层有Zn、Pb、Al、Cu、Ni等，遇到最多的是镀锌钢板或镀锌件，由于凸点的存在和采用平电极，镀层板的凸焊比点焊容易得多。镀锌钢板凸焊焊接参数的选择见表2-2-25。

表2-2-25 镀锌钢板凸焊焊接参数

3.贴塑钢板的凸焊

这种钢板的一面因有绝缘的聚氯乙烯塑料层只能单面单点或单面双点凸焊。焊接时采用硬规范，为了使贴塑面不产生明显压痕，可采用与贴塑面钢板相同花纹的钢板作垫板，凸点采用圆球形，当特别要求强度高时可采用图2-2-25所示的环形凸点（其中C形结构最优）。

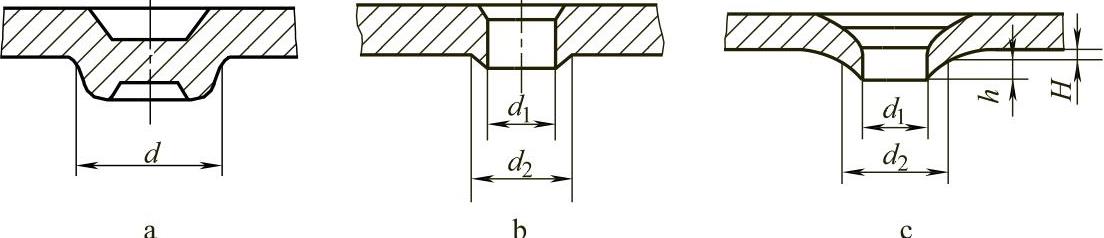

图2-2-25 贴塑钢板使用的环形凸点

贴塑钢板凸焊参数选择见表2-2-26和表2-2-27。

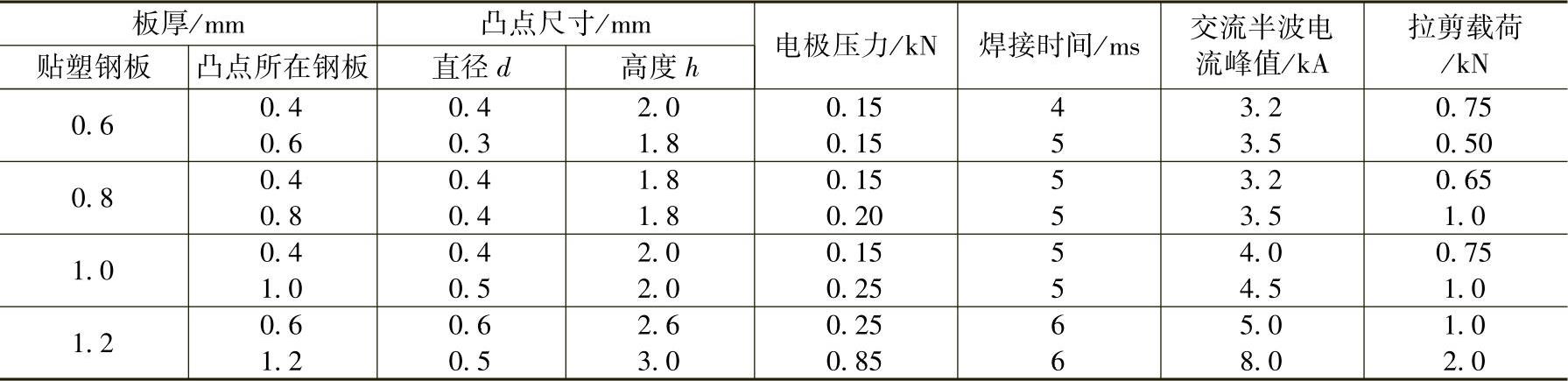

表2-2-26 贴塑钢板圆球形凸点凸焊的焊接参数

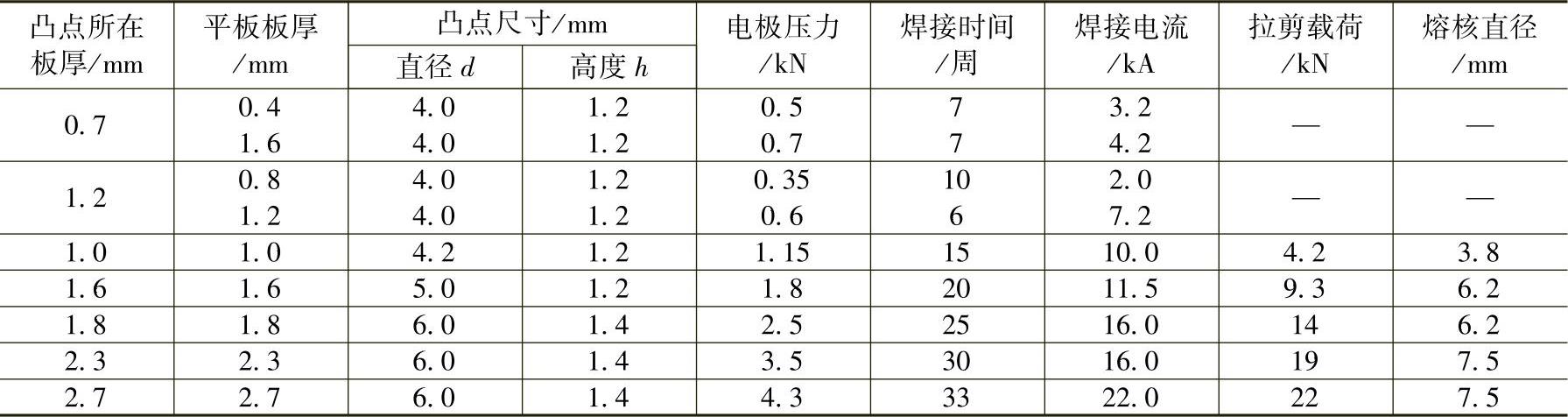

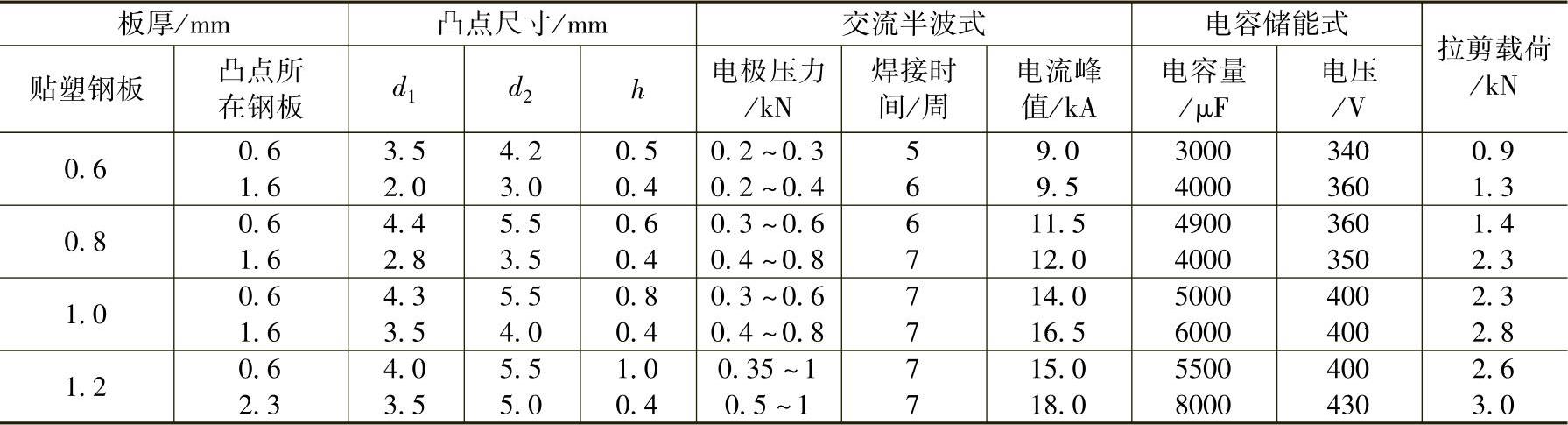

表2-2-27 贴塑钢板环形凸点的凸焊焊接参数

注：表中d₁、d₂、h均为图2-2-25b、c的凸点尺寸。

可淬硬钢很少凸焊，但有时会进行线材交叉焊，由于接头会淬硬，必须进行电极间回火热处理；铝合金也很少采用凸焊，仅有时用于螺钉、螺母的凸焊等，这里不作介绍。
