两个零件的粘接，首先考虑的是粘接强度。一般粘接表面受到的作用力主要有剪切力、拉力、均匀扯离力、剥离力和不均匀扯离力四种基本类型，如图10-13所示。

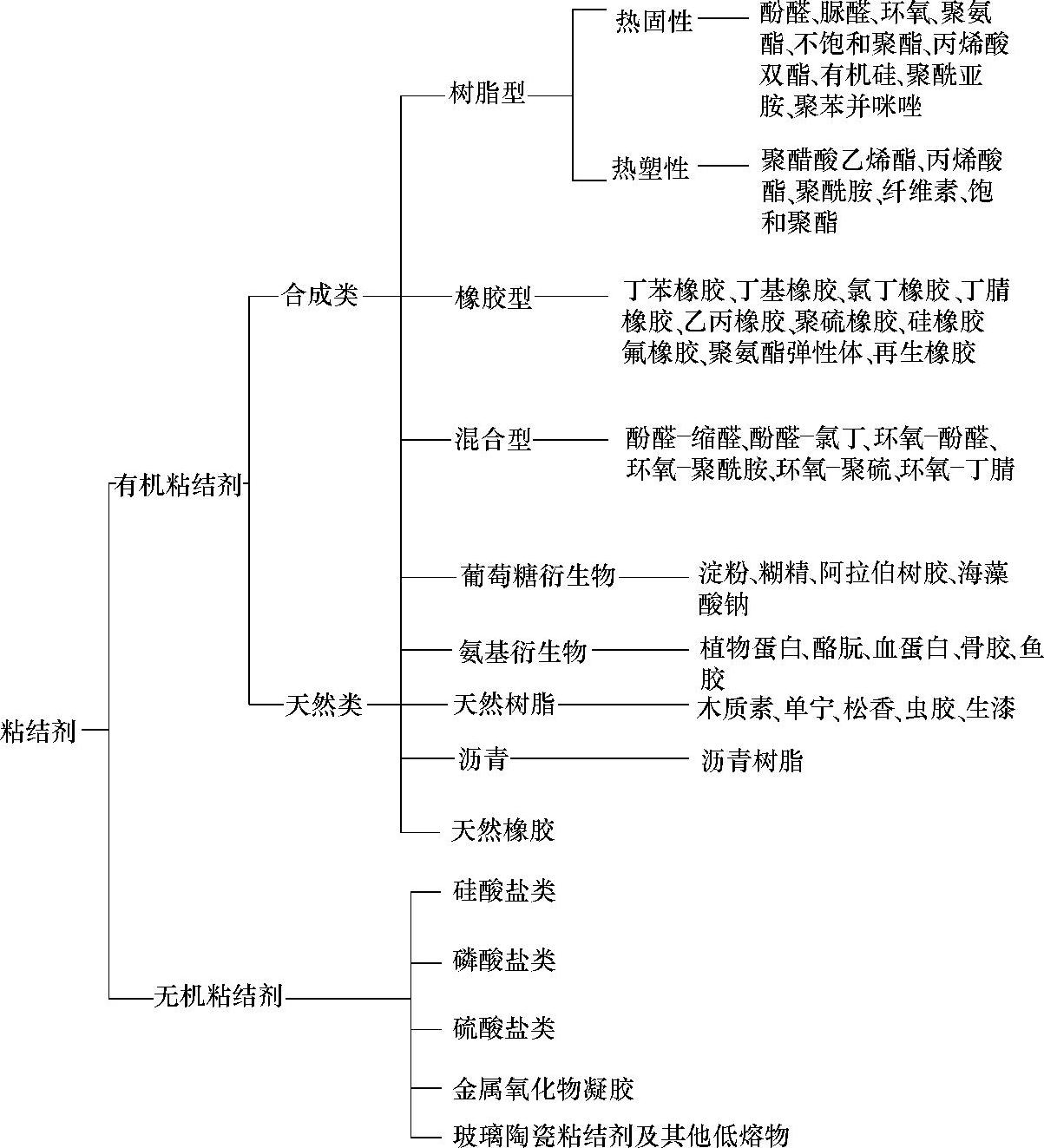

图10-12 粘结剂的类型

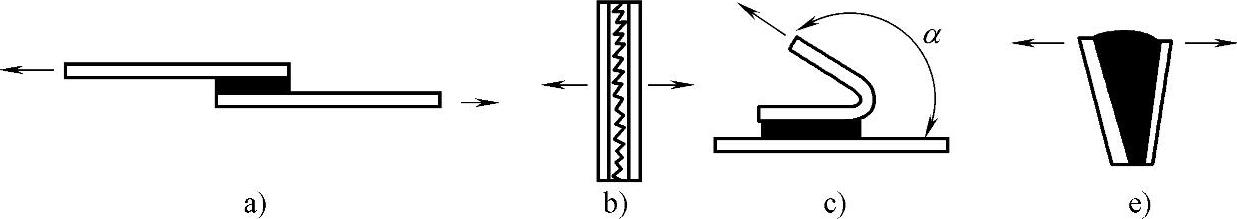

图10-13 接缝应力类型

a）剪切 b）均匀扯离 c）剥离 d）不均匀扯离

同一种粘结剂，由于粘接处的结构形式不同，所能承受的力也不同。一般粘结剂所能承受的拉力或剪切力远大于所能承受的剥离或不均匀扯离力，因此在考虑粘接结构形式时，应尽量避免受剥离或不均匀扯离力。而粘接部位的受力主要与粘接接头的形式有关。图10-14所示为生产中常见的粘接接头形式。

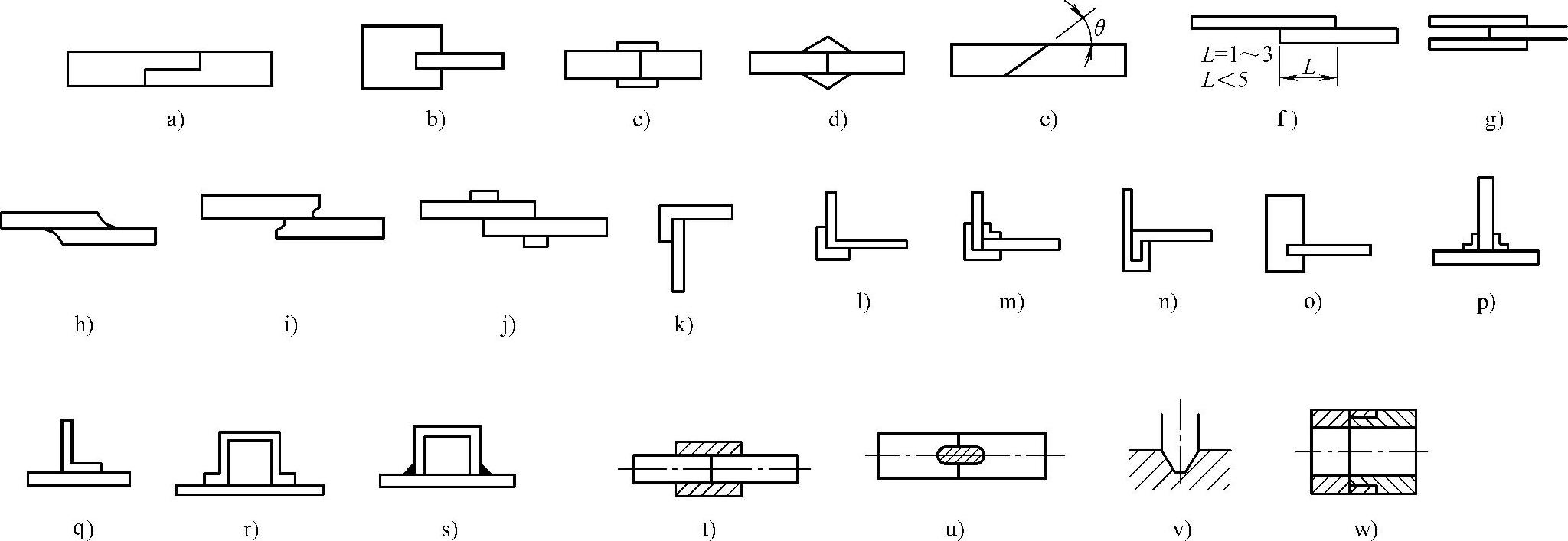

图1O-14 常见的粘接接头形式

a)～e)对接 f)～j)搭接 k)～O)角接 p)、q)T形接 r)、s)门接 t)～w)套接

1.粘接接头设计原则

粘接接头一般按以下原则设计：

1）优先取受剪切力的接头。

2）避免剥离与不均匀扯离。(https://www.chuimin.cn)

3）增大粘接面积。

4）采取复合连接，如焊-胶、铆-胶、螺纹-胶。

图10-15所示为各类接头形式的比较。

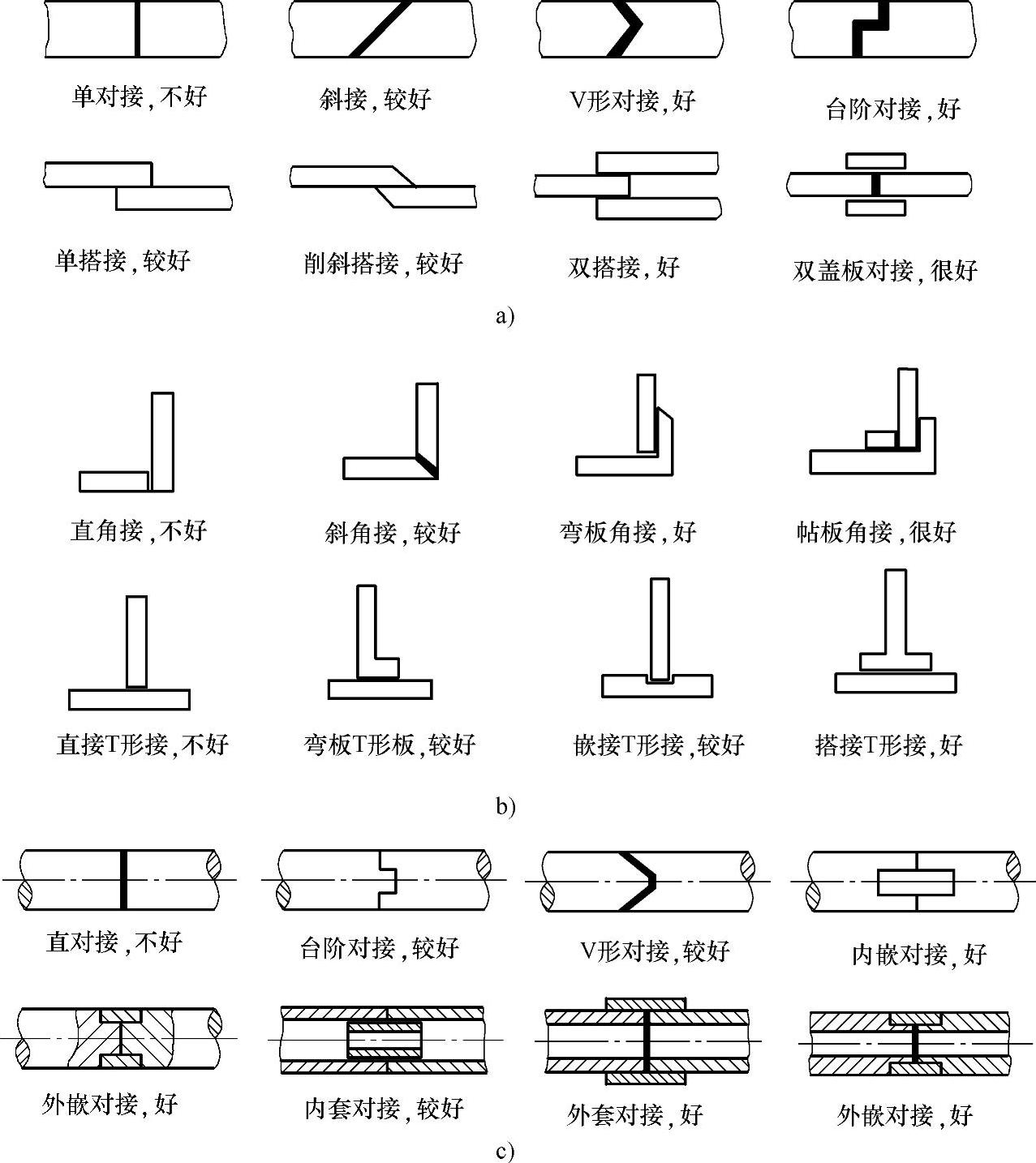

图10-15 各类接头形式的比较

a）平板接头 b）角接接头 c）圆柱及圆管接头

2.粘接强度的计算

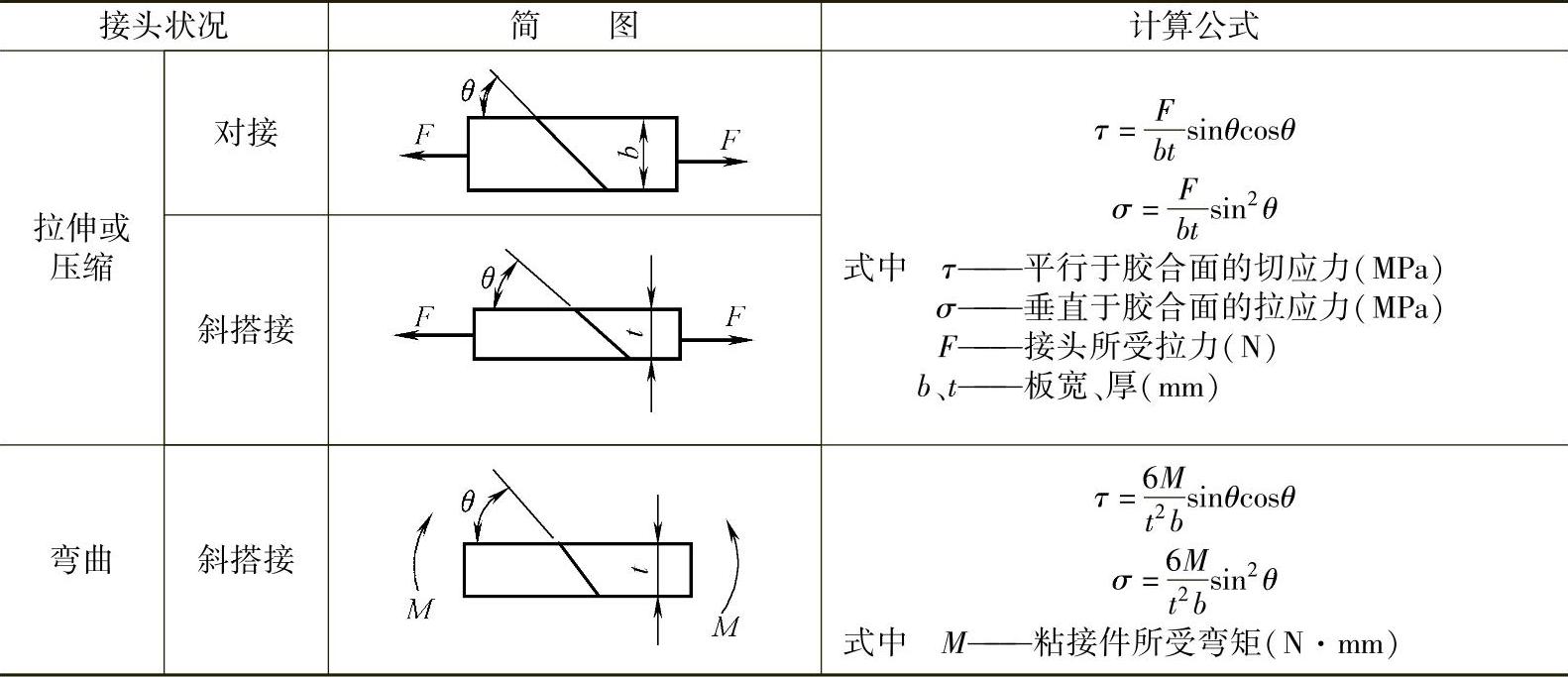

粘接强度可参照表10-7中所列的公式进行计算。表10-8列出了点焊、胶接及胶接-点焊接头强度比较。

表10-7 粘接强度的计算

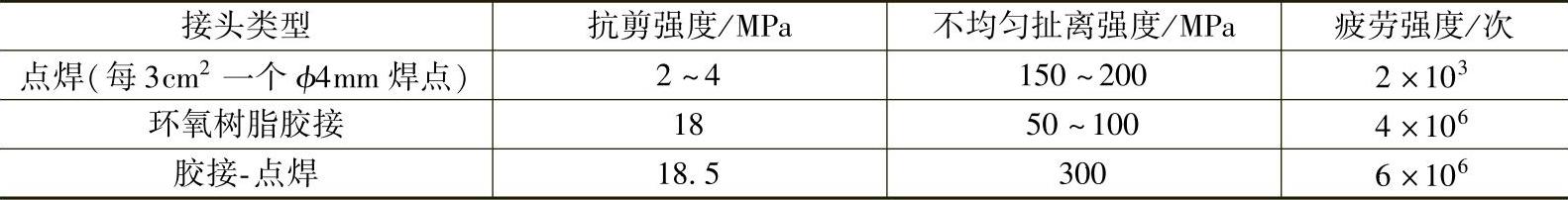

表10-8 点焊、胶接及胶接-点焊接头强度比较
