在相图的手册中，常常用相当大的篇幅给出零变点的化学平衡反应方程式，本书中则完全删去了，不是这些反应方程式不重要，而是根据本节的叙述，可以很容易自行写出。

在三元相图的投影图中，总是会看到有许多不同种类的“三叉点”。这些点由三条不同平衡性质的曲线汇聚而形成。每条曲线常常代表一个液相和两个固相平衡，有时也会出现代表两个液相和一个固相的平衡。总之是有三个相处于平衡。在三元系中，这些线的自由度为1，因此常称它们为“单变线”：

F=3（组元数）+1（恒压态）-3（相数）=1

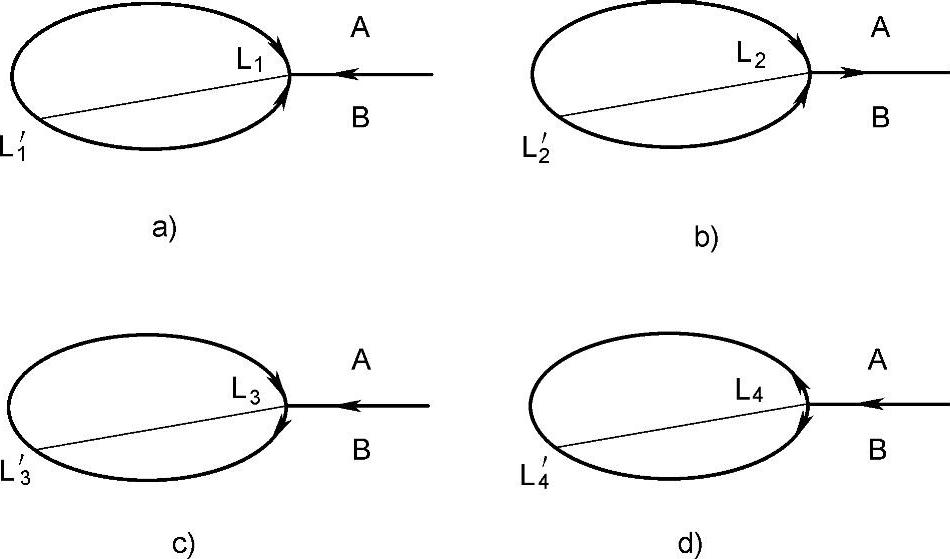

而在汇聚的“三叉点”上则是由一个液相和三个固相的平衡，也有时会由两个液相和两个固相处在一个四相平衡的状态。这些点的自由度是0，因此又常称它们叫“零变点”。每一个零变点的温度和组成都是

固定不变的：

F=3（组元数）+1（恒压态）-3（相数）=0一个液相和三个固相平衡的图形可以分为

图4.51所示的几类。

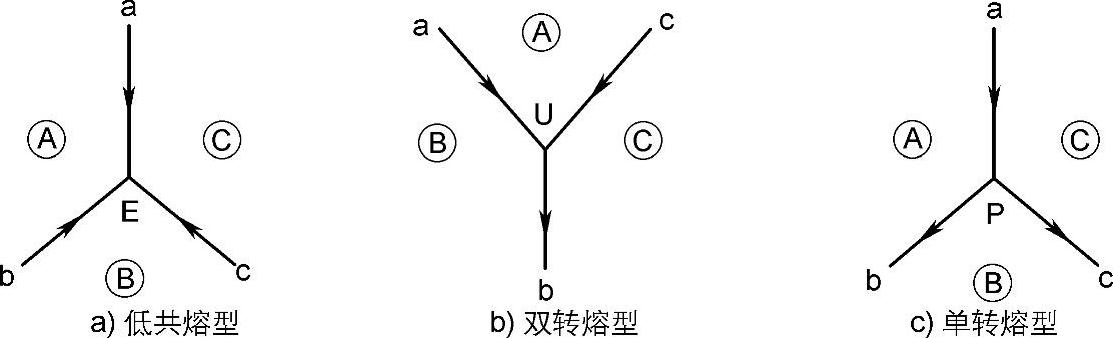

图4.51 三元系中一个液相和三个固相平衡时零变点的类型

图4.51a是低共熔型，低共熔点的特征符号是E。三条二元低共熔线aE、bE和cE汇聚在低共熔点E。箭头方向表示温度的降低，所以低共熔点的温度最低。特征是三个箭头指向同一个低共熔点的“三聚”。图中圆圈中的大写英文字母是相应的固相。E点的化学反应是：

图4.51b是双转熔型，两条二元低共熔线温度降低聚于特征符号为U的单转熔点。然后沿着Ub继续下降，所以U点的温度不是最低的，带箭头曲线的特征是：“两聚一离”。U点的化学反应是：

图4.51c是单转熔型。单转点的特征符号为P。带箭头曲线的特征是：“一聚两离”。P点的化学反应的温度是不变的，是个等温过程。它的化学反应有两种写法：

反映P点化学反应刚刚开始时的状态。

随着P点化学反应不断恒温地进行，临近结束时的状态是：

在其他文献和手册中对P点的化学反应常可见到有这两种不同的描述方法。

最后还有一个极端的一个液相和三个固相平衡的类型是图4.40中的例子，它的化学反应是：(https://www.chuimin.cn)

固体的新化合物V在冷却时分裂成一个液相和两个固相。

图4.52所示的AgCuSn三元系是一个同时具有多个E、U和P三种特征四相平衡点的典型体系，现用它作为实例进行分析。

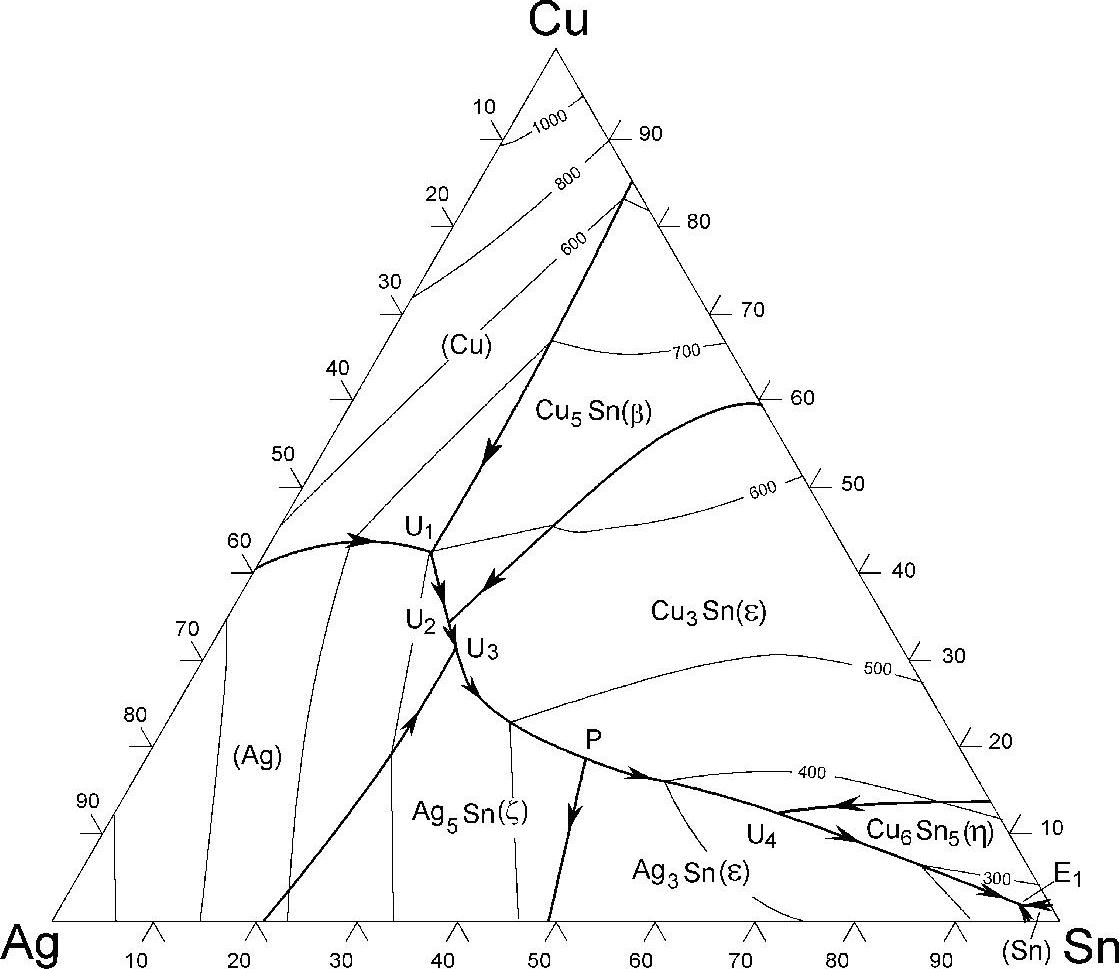

图4.52 AgCuSn三元系相图零变点化学反应分析的实例

图中每一块面积中标示有化合物符号，紧跟符号后面括弧内的希腊字母是这个化合物的代号，没有特别的意思。带括弧的组元（Ag）、（Cu）和（Sn）表示是组元的固溶体，这些化合物或组元标示的面积分别是它们的液相限。或者说，组成位于这块面积内的合金，其高温液态合金冷却时，合金温度触到液相限时，其析出的“第一粒”合金就是标示的这个化合物或固溶体。每块液相限上嵌有百位温度数值的细曲线是相应温度的等温线。

图的右下角的E₁点显然是一个三元四相平衡的低共熔点，化学反应为：

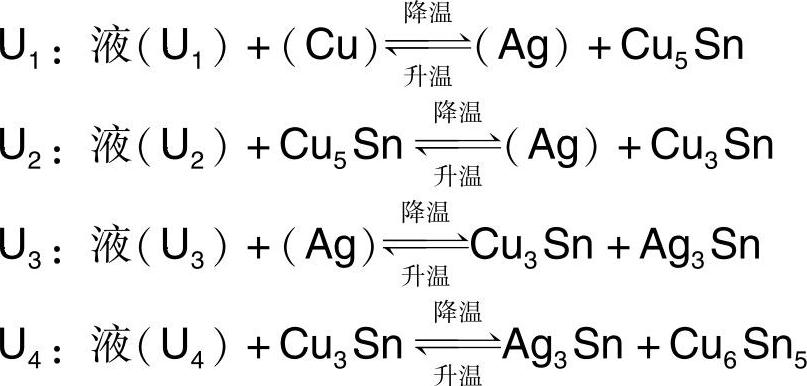

U₁、U₂、U₃和U₄都是三元四相的双转熔点，它们的化学反应分别是：
