任务目标：

熟练掌握3D服装设计软件中的3D面料调试功能。

任务内容：

运用3D面料高清扫描仪扫描文件进行服装面料放置、调试。

任务要求：

掌握3D面料格式的使用方法。

任务重点：

3D面料属性设置。

任务难点：

3D面料属性设置。

课前准备：

3D面料文件。

一、准备工作

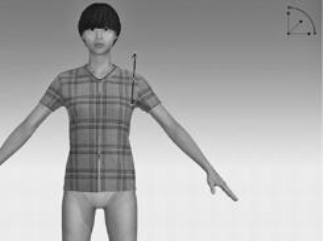

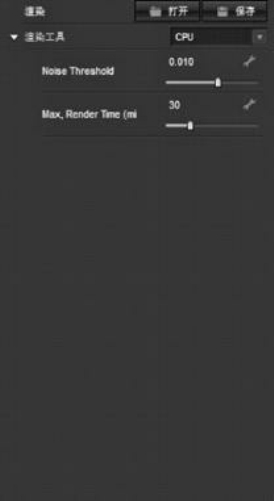

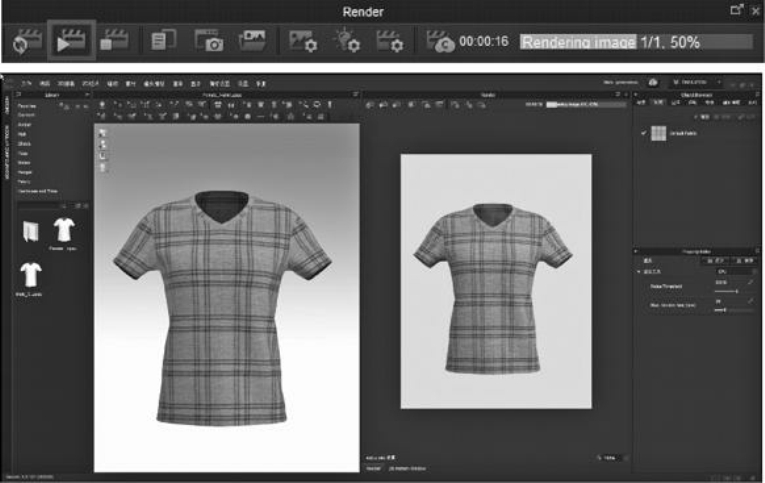

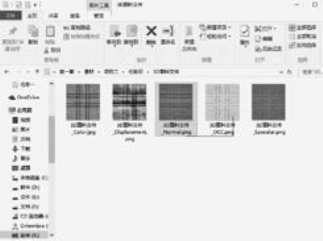

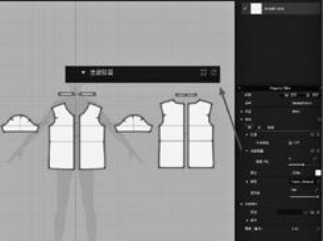

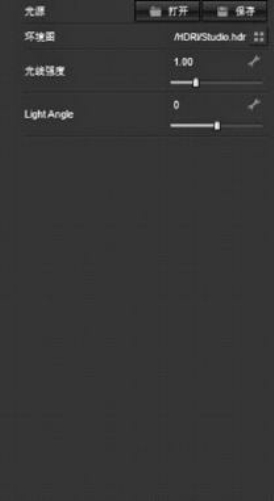

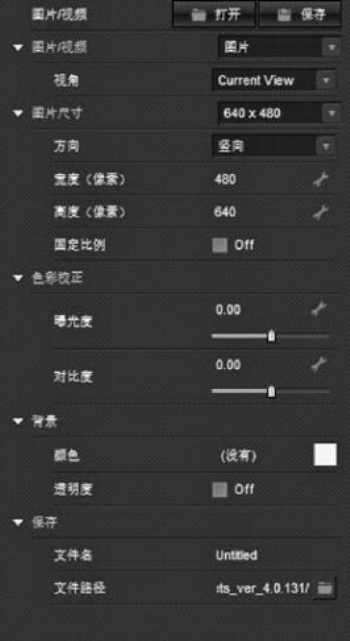

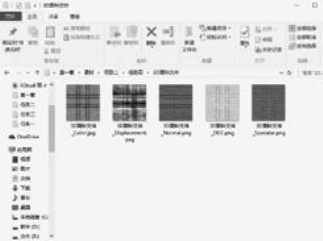

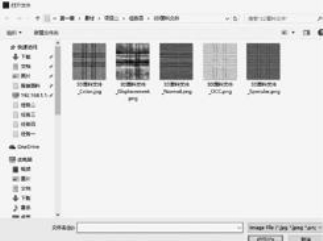

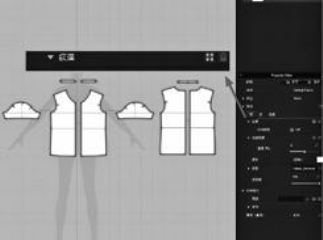

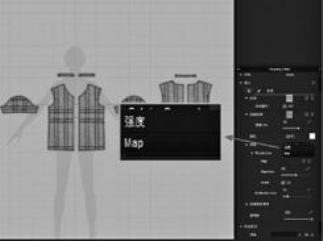

3D面料文件由3D面料高清扫描仪扫描，分别包含面料的不同信息，3D服装设计软件使用面料的颜色贴图（Color）、法线贴图（Normal）、高光贴图（Displacement）等（图1-144）。其中，法线贴图是在原物体的凹凸表面的每个点上均作法线，通过RGB颜色通道来标记法线的方向，可以理解成与原凹凸表面平行的另一个不同的表面，但实际上它又只是一个光滑的平面。对于视觉效果而言，它的效率比原有的凹凸表面更高，若在特定位置上应用光源，可以让细节程度较低的表面生成高细节程度的精确光照方向和反射效果。

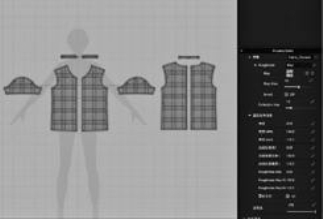

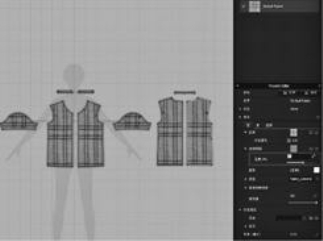

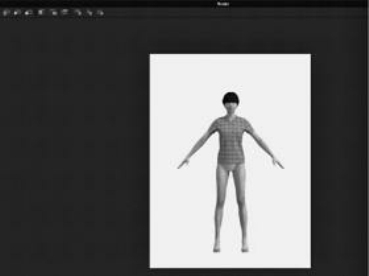

3D面料高清扫描仪扫描将面料通过映射烘焙出法线贴图，可用于3D服装设计软件法线贴图通道上，使其表面拥有光影分布的渲染效果，能大大降低表现物体时需要的面数和计算内容，从而达到优化动画和游戏的渲染效果。
