【例题9.1】广告牌由钢管支承，如图9.1（a）所示。广告牌自重W=140N，水平风力F=120N，钢管外径D=52mm，内径d=46mm，许用应力[σ]=70MPa。试用第三强度理论校核钢管的强度。

pagenumber_ebook=163,pagenumber_book=157

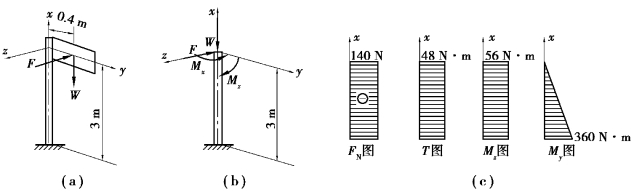

图9.1　例题9.1图

【分析】首先判断钢管的变形类型，确定危险截面和危险点的应力状态，再根据强度理论进行强度校核。按叠加原理分析，钢管在偏心力W作用下产生弯曲与压缩变形，在水平风力F作用下产生弯扭组合变形，因此钢管产生压缩、弯曲和扭转的组合变形。其危险点处于平面应力状态。

【解】（1）对钢管进行受力分析，判断钢管的变形。将已知荷载F、W向钢管轴心作平移简化，得到集中力F、W和力偶Mx、Mz，如图9.1（b）所示。钢管产生压缩、弯曲和扭转组合变形。

（2）确定危险截面。钢管的内力图如图9.1（c）所示，固定端为危险截面，其上内力为

轴力：FN=W=-140N

扭矩：T=Mx=F×0.4=120N×0.4m=48N·m

xOy平面弯矩：Mz=W×0.4=140N×0.4m=56N·m

xOz平面弯矩：Mymax=F×3=120N×3m=360N·m

合弯矩：

（3）确定危险点，进行强度校核。固定端截面危险点处于平面应力状态，正应力为

pagenumber_ebook=164,pagenumber_book=158

按第三强度理论：

可见，钢管满足强度要求。

【例题9.2】直径d=10cm的等截面圆轴，承受轴向拉力F和扭转力偶矩Me作用，如图9.2（a）所示。现测得圆轴表面A点处沿轴线方向的线应变ε0=300×10-6，沿与轴线成45°方向的线应变ε45°=-140×10-6。轴材料的弹性模量E=210GPa，泊松比μ=0.30，许用应力[σ]=120MPa。试分别按第三及第四强度理论校核轴的强度。

pagenumber_ebook=164,pagenumber_book=158

图9.2　例题9.2图

【分析】圆轴在轴向力F作用下产生轴向拉伸变形，在力偶Me作用下产生扭转变形，因此圆轴产生拉伸与扭转的组合变形。每一横截面都可能是危险截面，圆周上的每一点都可能是危险点，其应力单元体如图9.2（b）所示，为平面应力状态。根据胡克定律由应变计算出横截面上危险点的正应力和切应力，并将其代入拉扭组合变形强度公式进行验算即可。

【解】（1）对圆轴进行受力分析，判断其变形类型。

圆轴在轴向力F和力偶Me作用下产生拉伸与扭转的组合变形。

（2）确定危险截面和危险点。

圆轴每一横截面都可能是危险截面，圆周上的每一点都可能是危险点，其应力状态属于平面应力状态，如图9.2（b）所示。

（3）计算危险点的应力。

由广义胡克定律，有
