解析光纤连接器及其跳线的作用和原理
【摘要】：连接器是光纤通信中应用最广泛、最基本的光无源器件。连接器跳线用于终端设备和光缆线路及各种光无源器件之间的互连，以构成光纤传输系统。光纤插针可以采用微孔结构、三棒结构或多层结构，因此连接器的结构也是多种多样的。图3-1 常用连接器物理接触和插座a）三种常见的物理接触 b）光纤插针与套管连接示意图 c）连接器插头和插座
连接器是把两个光纤端面结合在一起，以实现光纤与光纤之间可拆卸（活动）连接的器件，对这种器件的基本要求是使发射光纤输出的光能量最大限度地耦合进接收光纤。连接器是光纤通信中应用最广泛、最基本的光无源器件。连接器尾纤（即一端有活动连接器的光纤）用于和光源或检测器耦合，构成发射机或接收机的输出，或各种光无源器件两端的接口等。连接器跳线（两头都有光纤活动连接器的一小段光纤）用于终端设备和光缆线路及各种光无源器件之间的互连，以构成光纤传输系统。
对连接器要求主要是连接损耗（插入损耗）小、回波损耗大、多次插拔重复性好、互换性好、环境温度变化时性能保持稳定，并有足够的机械强度。
连接器的基本结构包括接口零件、光纤插针和对中三部分。光纤插针的端面有平面、球面（PC）或斜面，如图3-1a所示。对中可以采用套管结构、双锥结构、V形槽结构或透镜耦合结构。光纤插针可以采用微孔结构、三棒结构或多层结构，因此连接器的结构也是多种多样的。采用套管结构对中和微孔结构光纤插针固定效果最好，又适合大批量生产，得到了广泛的应用，如图3-1b所示。
(https://www.chuimin.cn)

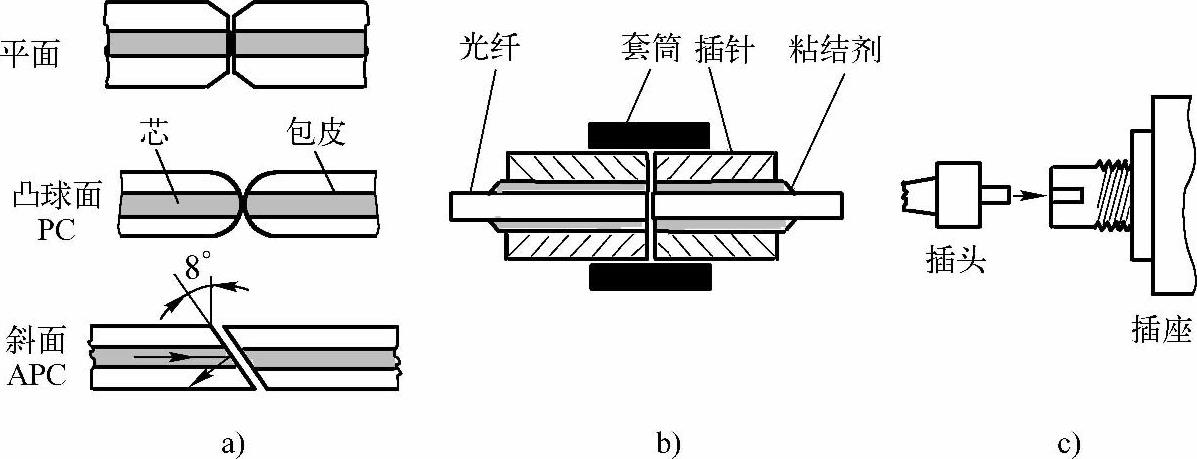

图3-1 常用连接器物理接触和插座
a）三种常见的物理接触 b）光纤插针与套管连接示意图 c）连接器插头和插座
