光耦合器的功能是把一个或多个光输入分配给多个或一个光输出。光耦合器对线路的影响是插入损耗，可能还有一定的反射和串音。选择光耦合器的主要依据是实际应用场合。有四种基本类型的光耦合器，分别是T形耦合器、星形耦合器、方向耦合器和波分耦合器，其基本结构如图3-2所示。

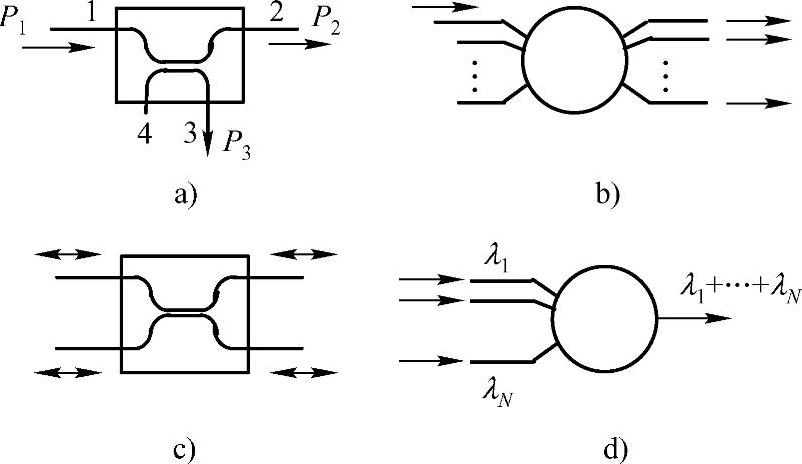

图3-2 光耦合器基本结构

a）T形耦合器 b）星形耦合器 c）方向耦合器 d）波分耦合器

方向耦合器是构成光纤分配网络的基础，它是一种2×2光纤耦合器，如图3-2c所示。图中用箭头表示允许光纤功率通过的方向。2×2光纤耦合器是一种与波长无关的方向耦合器，它是通过热熔拉伸把扭合在一起的两根光纤加工成双锥形状做成的耦合波导。(https://www.chuimin.cn)

图3-2 a表示少用1个端口的3端口2×2方向耦合器，即变成T形耦合器，它的功能是把一根光纤输入的光功率分配给2根光纤。这种耦合器可以用做不同分光比的功率分路器。T形耦合器可以是与波长无关的耦合器，也可以是与波长有关的耦合器，如图3-3 b所示。为了描述该耦合器的特性，我们假定入射到端口1的功率为P₁，根据所需要的分光比，把P₁功率在端口2和3之间分配。理想情况下，同侧输入的光功率不能耦合到同侧的端口（如端口4，为此称其为隔离端口），所以这种耦合器称为方向耦合器。

图3-3 单纤双向光耦合器

a）1×2耦合器 b）与波长有关的WDM耦合器 c）2×2双向耦合器 d）实用2×2双向耦合器
