驱动主机按结构形式可分为立式主机和卧式主机两种。

1.立式主机

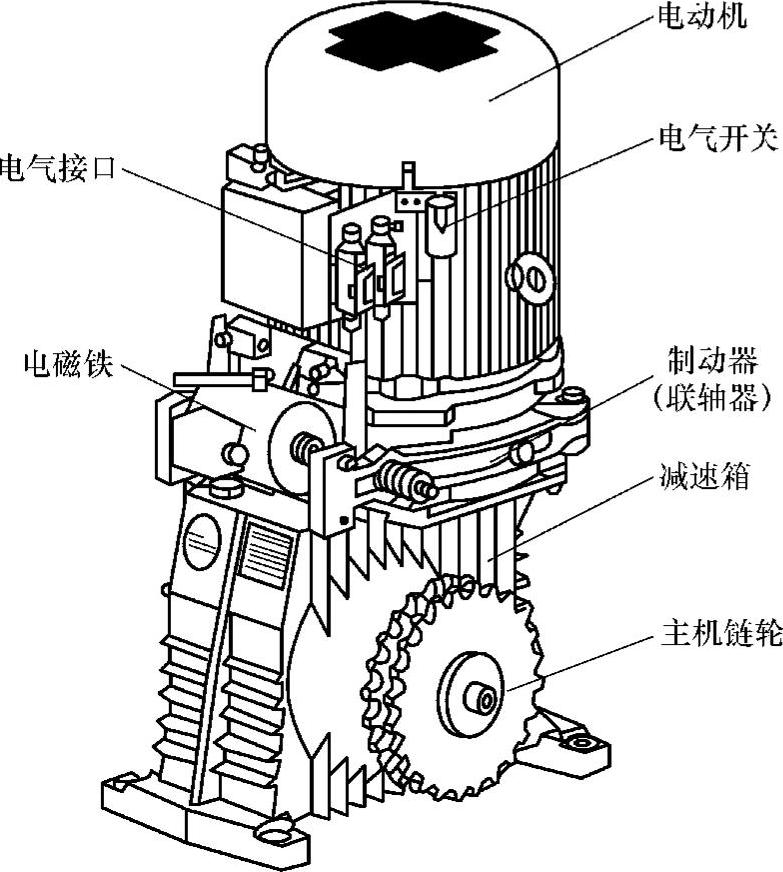

立式主机的特点是电动机和减速箱都是立式的，具有占有空间小的优点。图3-2-1所示是常见的立式主机，其减速箱采用的是齿轮传动，多用于公交型扶梯或重载扶梯。

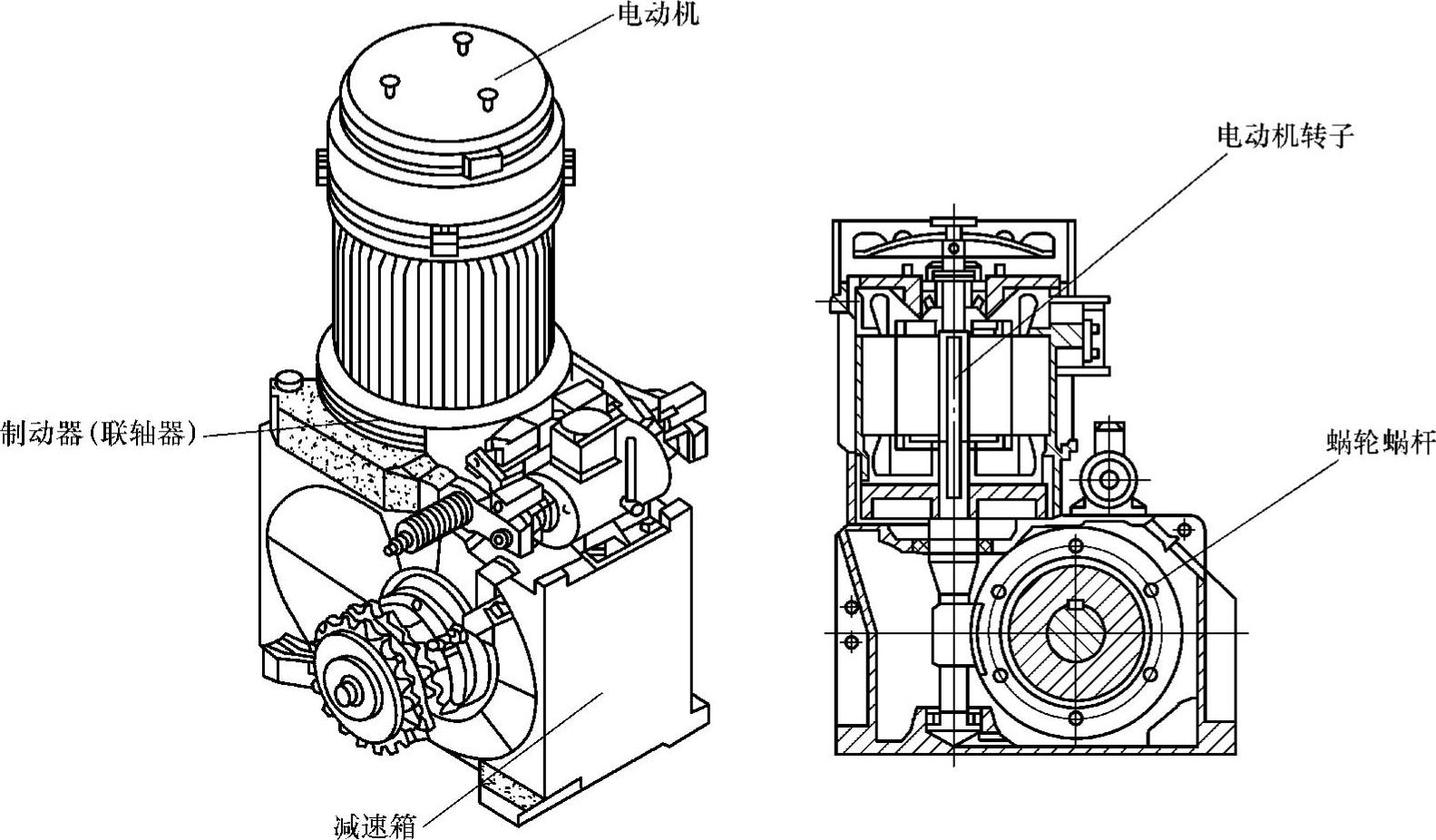

图3-2-2是一种采用蜗轮蜗杆传动的立式主机，多用在普通型扶梯上，在早期的公交型扶梯上也有使用。

2.卧式主机

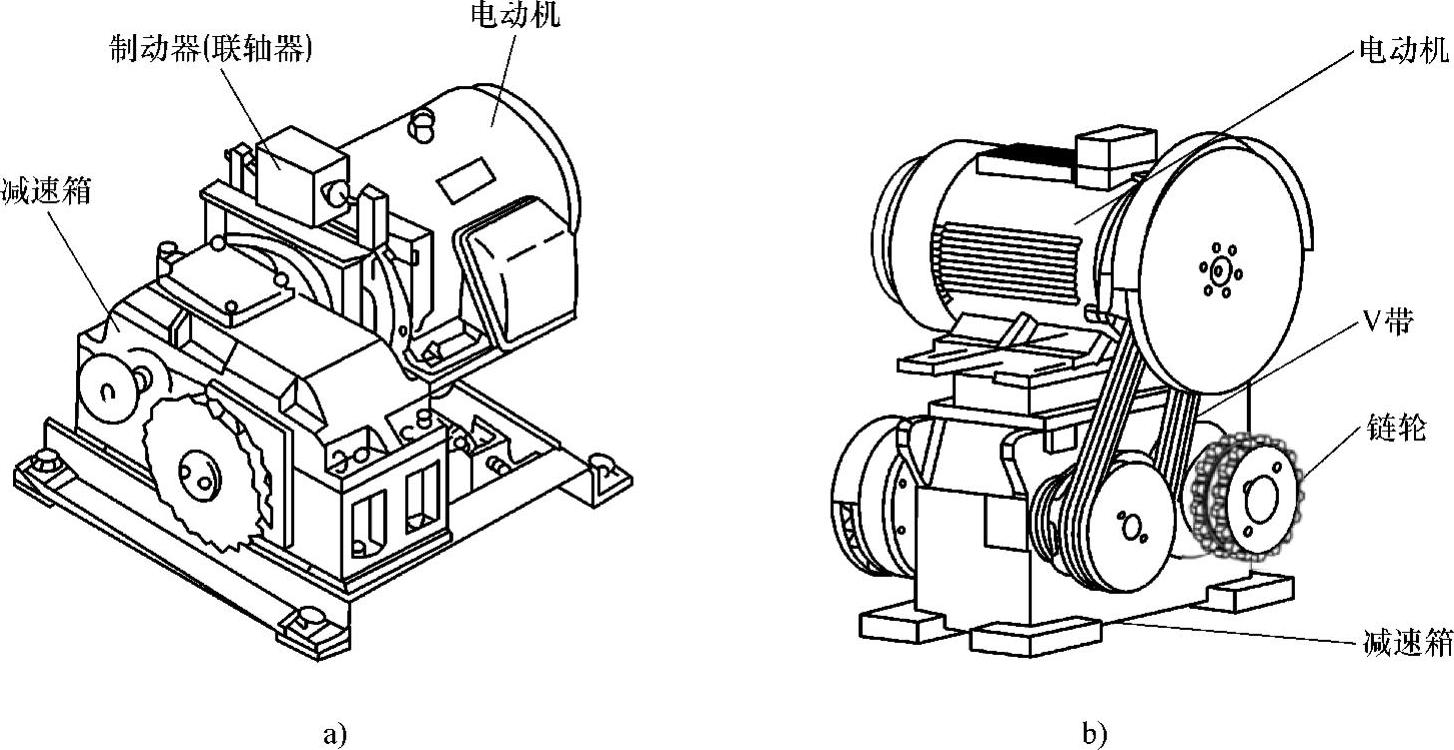

图3-2-3是两种常见的卧式主机。其特点是电动机和减速箱都是卧式的，具有传动相对平稳的优点，但占有空间相对较大。图3-2-3a所示的主机常用于重载型扶梯，减速箱采用的是齿轮传动结构，电动机与减速箱之间采用联轴器传动。图3-2-3b所示的主机常用于普通型扶梯，其结构相对简单，减速箱是卧式蜗轮蜗杆传动结构，电动机与减速箱之间采用三角带传动。
