带的分类及其传动特点

2023-06-16 理论教育版权反馈

【摘要】：按带的横剖面形状是矩形、梯形和圆形，带可分为: 平型带［图4-2( a)］、三角带［图4-2( b)］和圆型带［图4-2( c)］。本章着重讨论三角带传动。沿三角胶带中性层量得的周长称为节线长度L，用于带传动的几何尺寸计算。带传动的外廓尺寸较大。传动效率较低，三角带传动的效率一般为η=0.90 ～0.94。此外，带传动由于存在摩擦会产生电火花，故不能用于可能发生爆炸的场合。三角带传动的传动比一般为i≤7，少数可达10。

按带的横剖面形状是矩形、梯形和圆形，带可分为: 平型带［图4-2( a)］、三角带［图4-2( b)］和圆型带［图4-2( c)］。

pagenumber_ebook=72,pagenumber_book=62

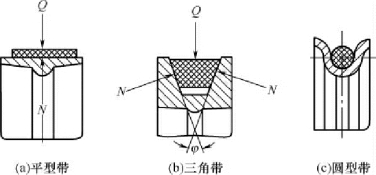

图4-2　带的截面形状

1.平型带平型带工作时，带内表面与轮缘接触，三角带工作时，带嵌入轮槽内，带两侧面与轮槽面接触。平型带与带轮接触面间的摩擦可视为平面摩擦，其摩擦系数为f，而三角带与带轮接触面间的摩擦则为楔形面摩擦，设三角带轮轮槽的楔形角为φ，则其当量摩擦系数为:

pagenumber_ebook=73,pagenumber_book=63

一般φ≈40°，fv=3f。所以，在相同的条件下，三角带与带轮接触面间的摩擦比平型带与带轮接触面间的摩擦大，即三角带传动比平型带传动能传递较大的功率。但三角带厚度比平型带大，工作时带因挠曲产生的内摩擦也大，且带在楔入与退出轮槽时存在附加的摩擦损失，因此三角带传动的效率比平型带传动的效率略低。

2.三角带目前，三角带传动应用广泛，其次为平型带传动，圆带只用于很小功率的传动( 如缝纫机) 。本章着重讨论三角带传动。

三角胶带已经标准化，它的剖面结构如图4-3所示，伸张层由几层橡胶布组成，带在带轮上弯曲时承受拉伸;强力层由几层帘布或棉线( 尼龙) 绳组成，分别属于帘布结构和线绳结构的三角带，该层工作时主要承受拉力，压缩层由橡胶组成，带在带轮上弯曲时承受压缩;包布层由几层橡胶布组成，对胶带起保护作用。

根据国家标准( GB/T 11544—2012) 规定，按其剖面尺寸由小到大共有Y、Z、A、B、C、D、E七种型号，如表4-1 所示。

pagenumber_ebook=73,pagenumber_book=63

图4-3　三角胶带剖面尺寸

1—伸张层 2—强力层3—压缩层 4—包布层

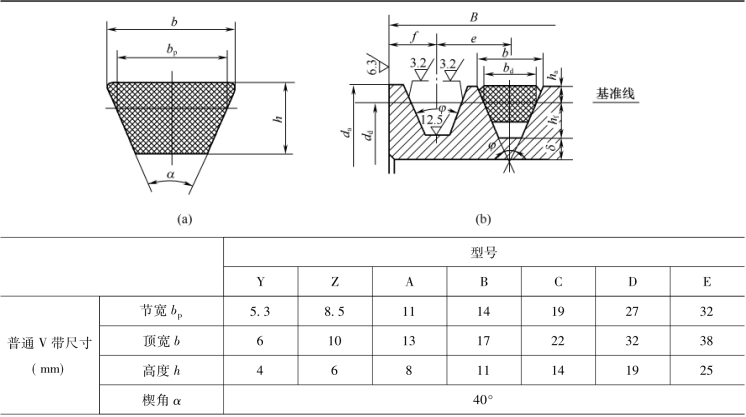

表4-1　普通V 带截面尺寸及带轮沟槽尺寸( 摘自GB/T 11544—2012)

pagenumber_ebook=73,pagenumber_book=63

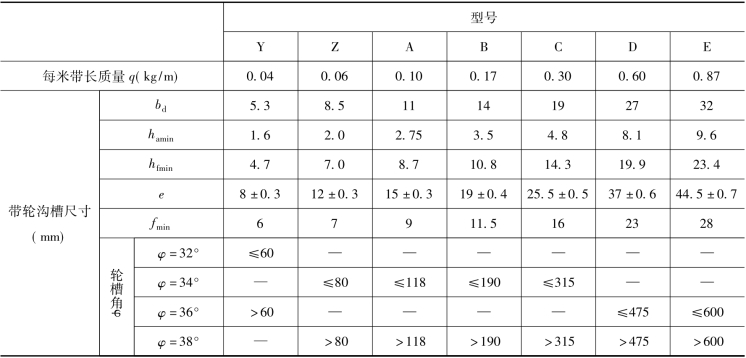

续表

pagenumber_ebook=74,pagenumber_book=64

三角胶带均制成无接头的环形带，其长度系数见表4-2。

表4-2　长度系数

pagenumber_ebook=74,pagenumber_book=64

续表

pagenumber_ebook=75,pagenumber_book=65

每根三角胶带都印有型号、内周长度等，如内周长L 为1400mm 的B 型带，它的标记为:B－1400GB/T 13575.1—2008。

为了制造和测量方便，三角胶带是以内周长度作为公称长度。沿三角胶带中性层( 即宽度bp处) 量得的周长称为节线长度L，用于带传动的几何尺寸计算。三角带轮的节圆直径( 也称计算直径) ，是指轮槽水平宽度为bp处的带轮直径，通常简称为三角带轮直径。

带传动与其他传动比较，具有下列优点:

(1) 带富有弹性，能起缓冲和吸振作用，运转平稳。

(2) 过载时带在轮面上打滑，可防止其他零件损坏，起安全保护作用。

(3) 结构简单，成本低廉，维护方便。

(4) 可用于两轴中心距较大的传动。

带传动的缺点是:

(1) 由于带工作时存在滑动，故带传动的传动比不准确。

(2) 带传动的外廓尺寸较大。

(3) 轴及轴承上受力较大。

(4) 传动效率较低，三角带传动的效率一般为η=0.90 ～0.94。

根据带传动的上述特点，三角带传动大多应用于功率50kW 以下，带速在5 ～25m/s，传动比要求不太严格的机械中。此外，带传动由于存在摩擦会产生电火花，故不能用于可能发生爆炸的场合。

三角带传动的传动比一般为i≤7，少数可达10。
