电阻器种类及特点分析
【摘要】：如图所示，电阻器大体上可分为固定电阻器、可变电阻器以及半固定电阻器三种类型。可以看出，固定电阻器主要分为四种类型。图2-13示出了具有代表性的三端子可变电阻器的外观及其电特性。图2-13所示是可变电阻器心轴转角的变化率与电阻值变化率之间的关系。半固定电阻器与微调型可变电阻器的外观基本相同。接线端子的序号也与可变电阻器相同，即端子2是可调端。表2-4可变电阻器的分类与特点
电阻的单位为欧[姆]（Ω），简称欧；千欧（kΩ）是103Ω；兆欧（MΩ）是106Ω。图2-10示出了电路图中电阻器的图形符号。
如图所示，电阻器大体上可分为固定电阻器、可变电阻器以及半固定电阻器三种类型。表2-2示出了具有代表性的常用固定电阻器。可以看出，固定电阻器主要分为四种类型。

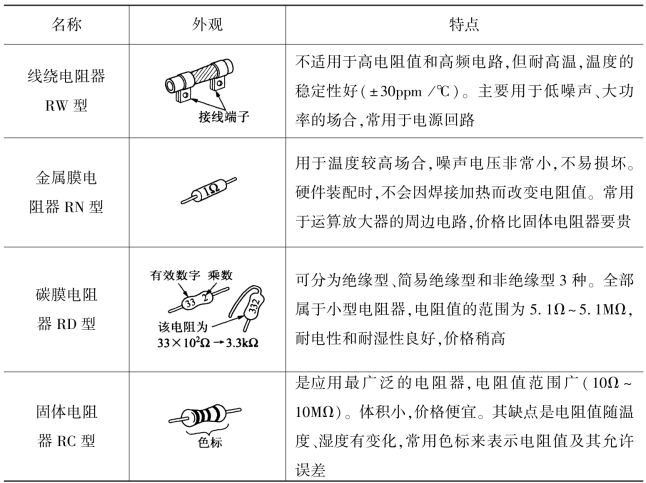

表2-2 固定电阻器的分类与特点
集合电阻器也称为微型电阻组件或者电阻网络，有梳型和IC型之分，它们的内部结构如图2-11所示。集合电阻器在印制电路板上安装简单，常用于微型计算机等数字电路和测量仪器等需要获得多个电阻特性的电路，以及LED显示电路、D/A转换电路等。

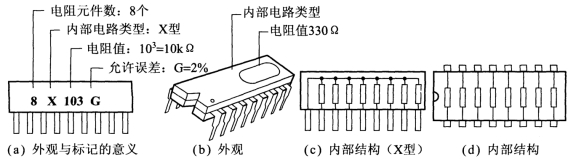

图2-11 集合电阻器的内部结构
（1）固定电阻器。固定电阻器可分为很多种类型。表2-2中列出的固体电阻器是电子电路中常用的一种固体电阻器。为了能够自如地使用固体电阻器，需要熟练地掌握电阻器的色标识别。色标的识别方法见表2-3。

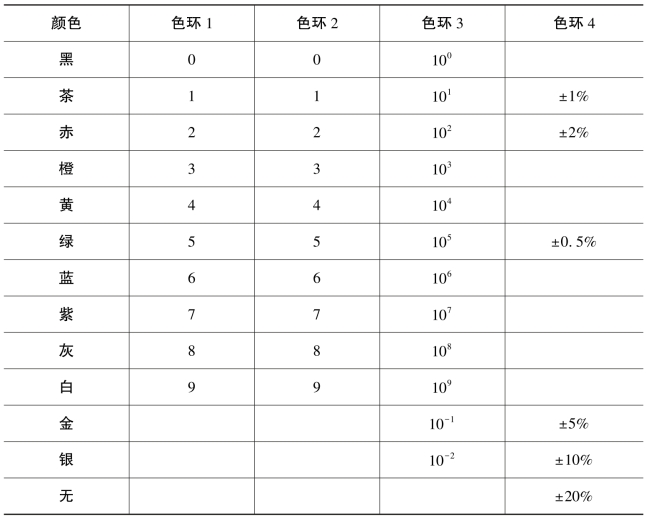

表2-3 色标的识别方法
图2-12示出了两个电阻器色标识别的例子，以便帮助读者理解和掌握表2-3中颜色与数字间的对应关系。

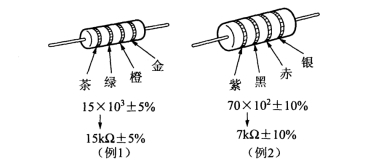

图2-12 电阻值识别方法举例
（2）可变电阻器（电位器）。图2-13示出了具有代表性的三端子可变电阻器的外观及其电特性。图2-13（b）所示是可变电阻器心轴转角的变化率与电阻值变化率之间的关系。为了使用方便，一般可用直线B来代替曲线A、C，因此可以认为，可变电阻器心轴转角与电阻值之间成比例关系。下面来看一下可变电阻器的接线方法。如果利用图2-13（a）中的1、2两个端子，当心轴按顺时针方向（CW）旋转时，电阻值将从零逐渐增加到最大值。如果利用图2-13（a）中的2、3两个端子，而心轴仍按顺时针方向（CW）旋转时，电阻值将从最大值逐渐减小到零。实际使用时，可用万用表加以确认，这时可将端子2作为接地端。
图2-13 可变电阻器
可变电阻器分为精密型、微调型、大功率型等，它们的外观与特点等归纳到表2-4中。其中，精密型可变电阻器精度较高，常作为位置传感器而广泛使用，但价格较贵。
（3）半固定电阻器。半固定电阻器与微调型可变电阻器的外观基本相同。接线端子的序号也与可变电阻器相同，即端子2是可调端。半固定电阻器常用于电压、电流的调节以及运算放大器的放大倍数调整等。半固定电阻器的电阻值一旦调整完毕，在设备使用过程中一般就不再调整了。

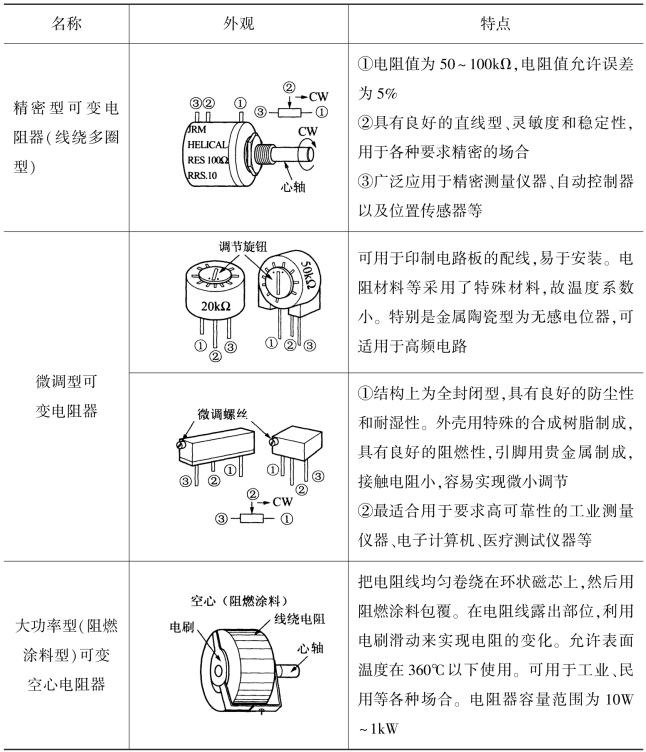

表2-4 可变电阻器的分类与特点
