车刀是金属切削刀具中应用最广泛的刀具，按用途可分为外圆车刀、内孔车刀、端面车刀、螺纹车刀、切槽刀、切断刀、仿形车刀等。车刀在结构上可分为整体车刀、焊接车刀、机械夹固刀片的车刀。数控车床主要使用机夹可转位车刀。下面介绍数控车床用机夹可转位车刀的编号方法及特点。

1.可转位外圆、端面、仿形车刀的型号编制规则及说明

（1）可转位外圆、端面、仿形车刀的型号编制规则在GB/T5343.1—2007《可转位车刀及夹具第1部分：型号表示规则》中，用10个号位的代号表示其型号，前9个号位是必须用的，第10个号位必要时才用。编写形式见表1-2。

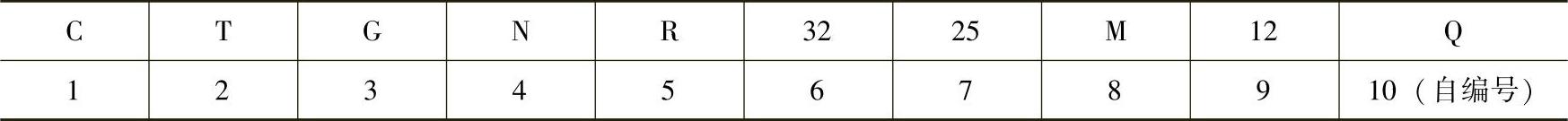

表1-2 可转位外圆车刀型号编制

（2）品种规格的选用可转位车刀的品种主要有外圆、端面、外圆仿形、外圆端面四种，使用范围大致与名称相似，但也可灵活应用。部分可转位外圆、端面、仿形车刀参数的说明见表1-3、表1-4。

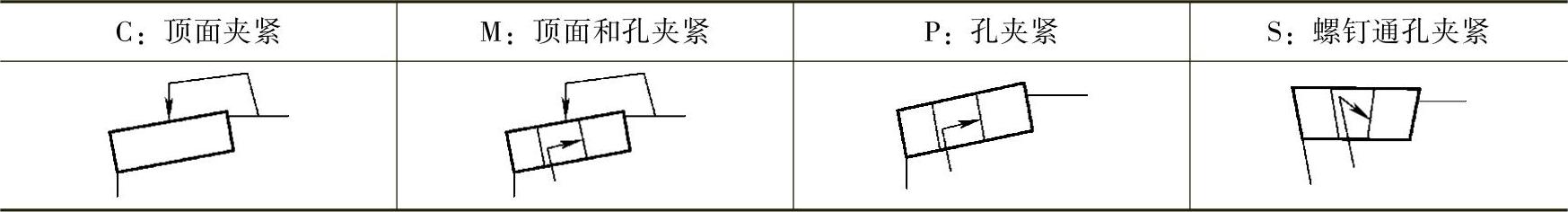

表1-3 压紧方式

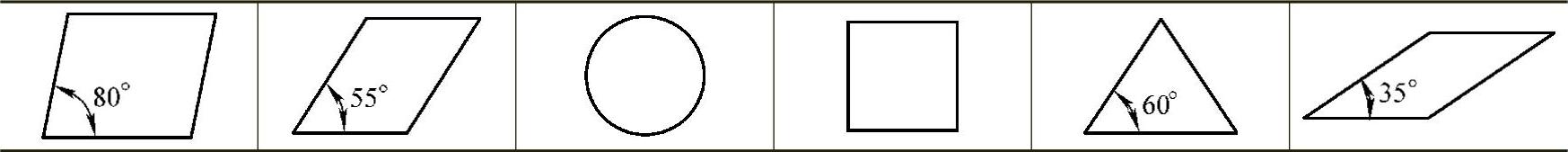

表1-4 刀片形状

车刀的基本尺寸为刀尖高度，选用时应与使用的车床相匹配。在卧式车床上，车刀刀尖应与车床的主轴中心线等高。若刀尖略低，可加垫片解决，但是垫片的数量一般为一片。在加工台阶面的工件时，若工件的台阶误差与程序误差不一致，则要检查刀尖与主轴中心线是否等高。

2.可转位内孔车刀的型号编制规则及说明

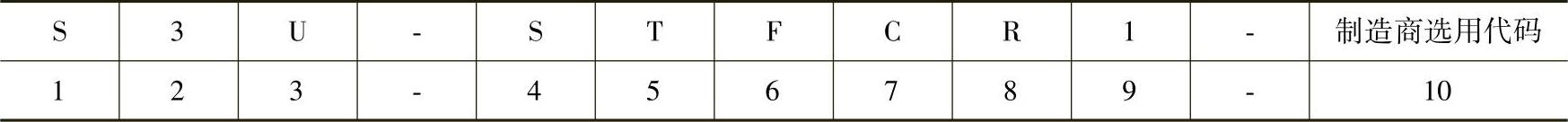

（1）可转位内孔车刀的型号编制规则目前国内外厂商以ISO6261：2011的规定来表示圆柄可转位内孔车刀的型号。编写形式及说明见表1-5。

表1-5 内圆可转位车刀型号编制

(https://www.chuimin.cn)

（2）品种规格的选用车孔的关键是解决内孔车刀的刚度和排屑问题，因此内孔车刀的选择一般从改善车刀的刚度、断屑考虑。部分可转位内孔车刀参数的说明见表1-6、表1-7。

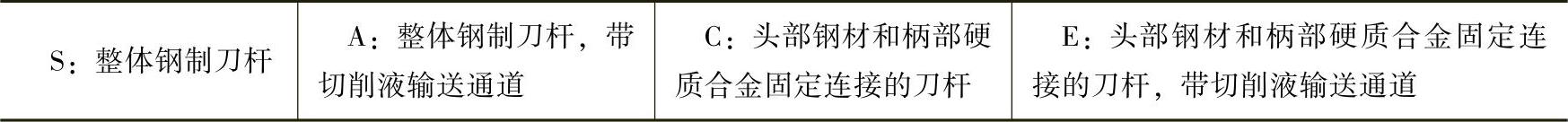

表1-6 刀杆形式标号

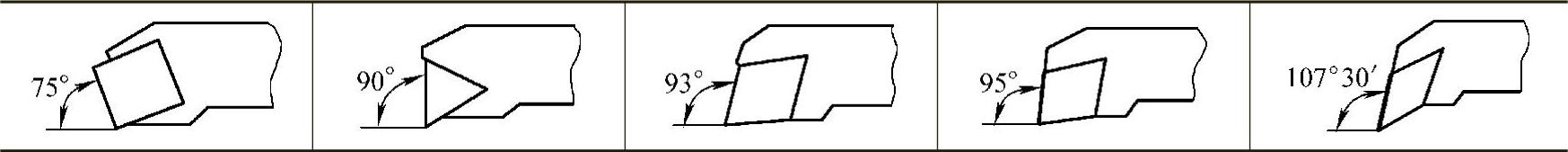

表1-7 刀头形状（主偏角）

增大刀杆的截面面积可以增大刀具的刚度。

优先选用圆柄车刀，如在卧式车床上因受四方刀架的限制，可增加辅具后再使用。

一般标准内孔车刀已给定了最小加工孔径。对于加工最大孔径范围，一般不超过比它大一个规格的内孔车刀所规定的最小加工孔径，如有特殊需要，也应小于再大一个规格的使用范围。

刀杆的伸出长度应尽可能缩短，通常整体钢制刀柄的伸出长度应在刀杆直径的4倍以内。

加工的断屑、排屑可靠性比外圆车刀更为重要，因此不仅要选用好的断屑槽形刀片，还要注意给刀具头部留有足够的排屑空间。另外刀具尺寸受到孔径的限制，装夹部分的结构要求简单、紧凑，夹紧件最好不外露，且夹紧可靠。

3.螺纹可转位车刀型号编制规则

可转位螺纹车刀目前还无国家标准，该类刀具产品的尺寸均参照其他有关标准确定。

4.机夹切槽刀和切断车刀的品种规格

目前，机夹可转位切槽刀没有国家标准，机夹切断车刀已有国家标准GB/T10953—2006《机夹切断车刀》，该标准有A型和B型两种，其代号的编制规则和说明请参考相关标准或厂商提供的手册。
