使用折弯（Bend）工具，可以沿指定的坐标轴方向对所选对象进行弯曲，下面说明其操作过程。“折弯”操作界面如图5.1.20所示。

图5.1.20所示“折弯”操作界面中的各按钮说明如下：

A：切换到下一个轴。

B：反转轴的方向。C：以90°增大倾角。

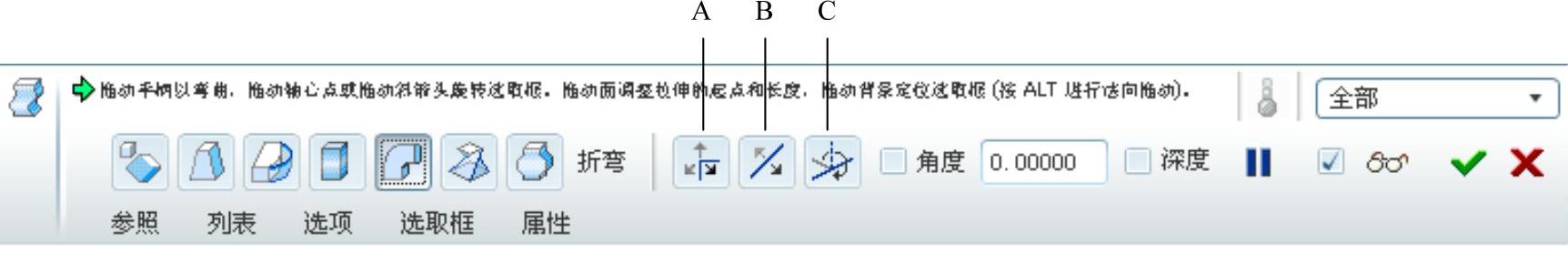

图5.1.20 “折弯”操作界面

Step1.将工作目录设置至D：\proewf5.2\work\ch05.01，打开文件bend.prt。

Step2.选择下拉菜单命令。

Step3.在系统的提示下，选取图形区中图5.1.21a所示的模型；单击操控板中的按钮，在“参照”界面的区域下单击字符，再在模型树中选取基准平面。

Step4.此时“扭曲”操控板被激活，在操控板中按下“折弯”按钮，操控板进入图5.1.20所示的“折弯”操作界面，同时图形区中的模型进入“折弯”环境，如图5.1.21b所示。

(https://www.chuimin.cn)

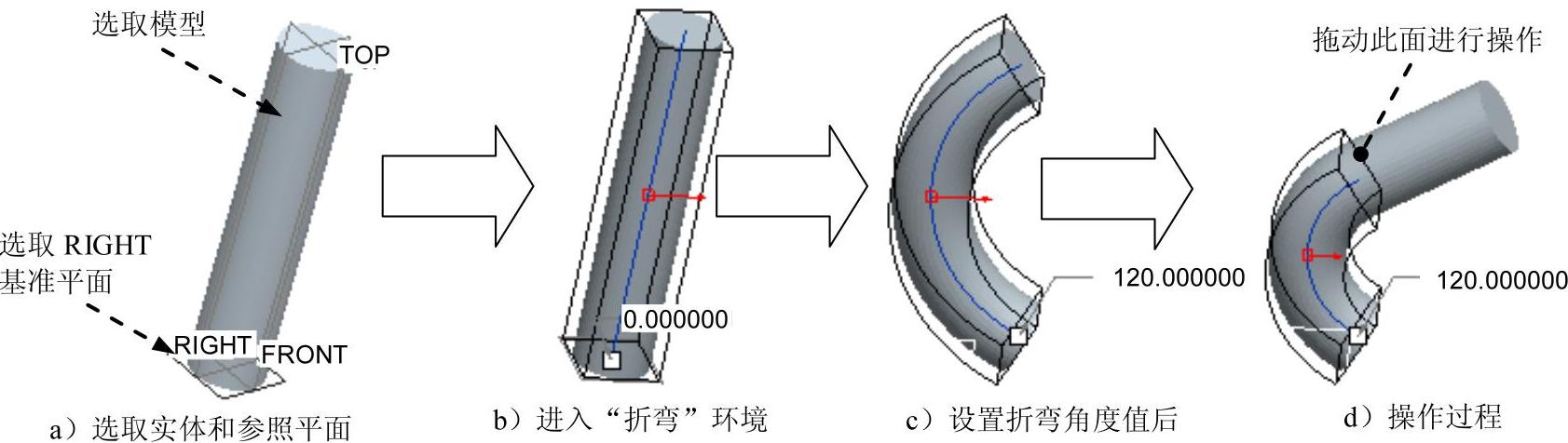

图5.1.21 “折弯”操作

Step5.“折弯”操作。

● 在操控板中选中复选框，输入折弯角度值120.0，并按回车键。此时模型按指定的角度折弯，如图5.1.21c所示。

●拖动控制柄（如图5.1.22所示），可以控制折弯角度的大小。

● 拖动图5.1.21d中的面，可以调整拉伸的起点和长度。

● 拖动背景对罩框（按住键盘上的Alt键，进行法向拖动）。

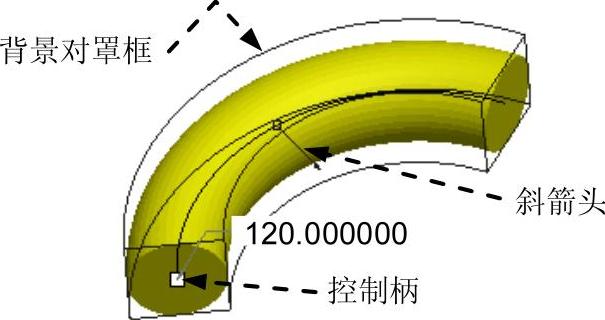

图5.1.22 “折弯”环境中的各元素

● 拖动轴心点或拖动斜箭头（如图5.1.22所示），可以旋转背景对罩框。

Step6.在操控板中单击“完成”按钮。
