如何使用X轨迹线进行优化？

2025-09-29 理论教育 版权反馈
【摘要】：在图4.4.13中，特征截面坐标系的X轴方向在扫描过程中由曲线2控制，该特征的创建过程如下：图4.4.11 截面草图图4.4.12 改变特征长度图4.4.13 使用X轨迹线Step1.设置工作目录和打开文件。Step4.选择轨迹曲线。在操控板中单击按钮进入草绘环境；创建图4.4.15所示的特征截面，然后单击“完成”按钮。从完成后的模型中可看到前后两个截面成90°，如图4.4.16所示。图4.4.14 “参照”界面图4.4.15 截面草图图4.4.16 完成后的模型结果

在图4.4.13中，特征截面坐标系的X轴方向在扫描过程中由曲线2控制，该特征的创建过程如下：

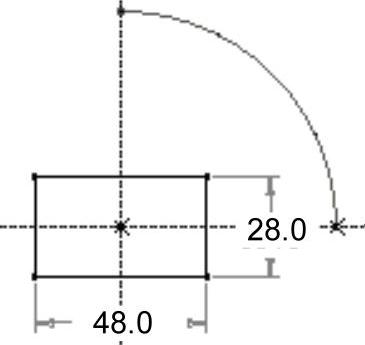

图4.4.11 截面草图

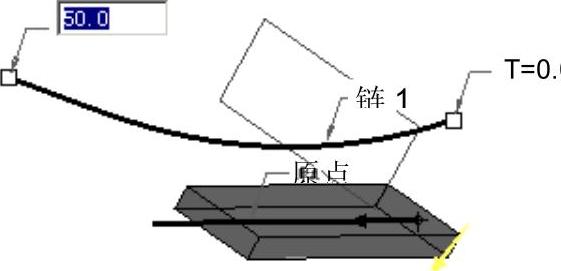

图4.4.12 改变特征长度

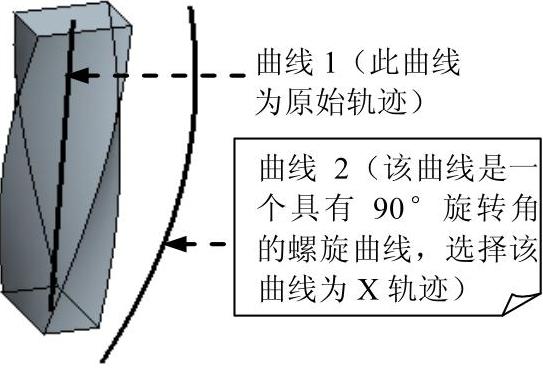

图4.4.13 使用X轨迹线

Step1.设置工作目录和打开文件。将工作目录设置至D：\proewf5.2\work\ch04.04，然后打开文件varsecsweep_xvector.prt。

Step2.选择下拉菜单978-7-111-44409-1-Chapter04-386.jpg命令。

Step3.在操控板中按下“实体”类型按钮978-7-111-44409-1-Chapter04-387.jpg。

Step4.选择轨迹曲线。第一个选择的轨迹必须是原始轨迹，在图4.4.13中，先选择基准曲线1，然后按住Ctrl键，选择基准曲线2。(https://www.chuimin.cn)

Step5.定义截面控制。在操控板中单击978-7-111-44409-1-Chapter04-388.jpg按钮，在图4.4.14所示的界面中选中“链1”的X栏。

Step6.创建特征截面。在操控板中单击978-7-111-44409-1-Chapter04-389.jpg按钮进入草绘环境；创建图4.4.15所示的特征截面，然后单击“完成”按钮978-7-111-44409-1-Chapter04-390.jpg。

Step7.单击操控板中的978-7-111-44409-1-Chapter04-391.jpg按钮，完成特征的创建。从完成后的模型中可看到前后两个截面成90°，如图4.4.16所示。

Step8.单击操控板中的978-7-111-44409-1-Chapter04-392.jpg按钮，完成特征的创建。


图4.4.14 “参照”界面

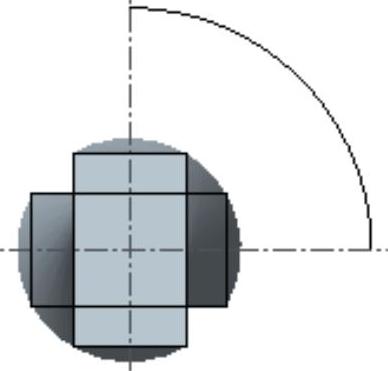

图4.4.15 截面草图


图4.4.16 完成后的模型结果
