使用SIWATOOLCS软件进行秤校优化方法
【摘要】：在电脑上安装SIWATOOL CS软件后，可通过RS232串口连接到SIWAREX CS模块进行校秤。使用SIWATOOL CS校秤，只需在模块正确通电后即可，而与CPU是否运行，是否进行了组态编程等无必要关系。图11-45 SIWATOOL CS与PC的通信单击“Online”通过RS232建立电脑与称重模块的连接，如果建立连接时，在不断的重试，请检查接线及通信设置。图11-47 显示重量变为0.00kg图11-48 修改校正砝码图11-49 校准砝码重量为200kg选择发送，将校正砝码重量写入SIWAREX CS模块中。图11-52 状态信息及故障信息
在电脑上安装SIWATOOL CS软件后，可通过RS232串口连接到SIWAREX CS模块进行校秤（如图11-45所示）。使用SIWATOOL CS校秤，只需在模块正确通电后即可，而与CPU是否运行，是否进行了组态编程等无必要关系。

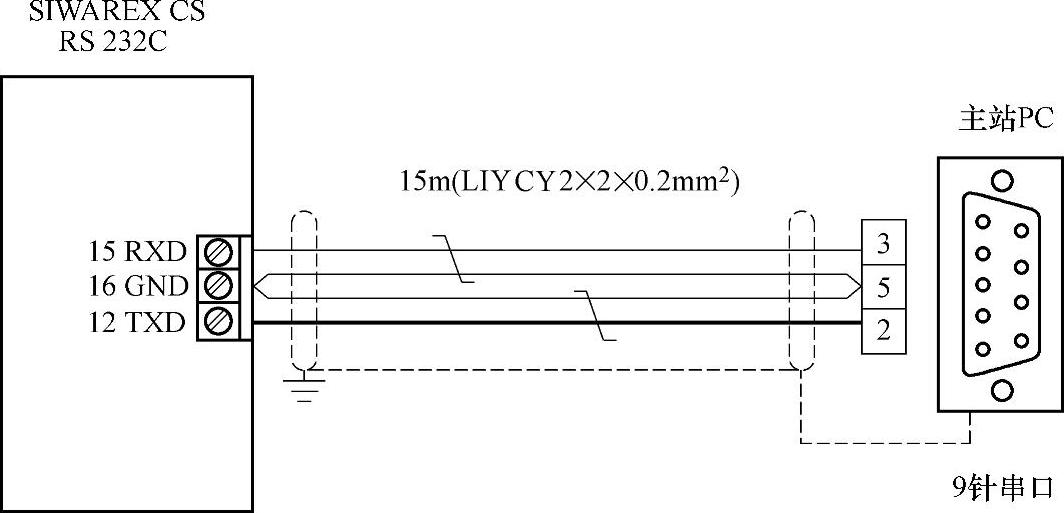

图11-45 SIWATOOL CS与PC的通信
单击“Online”通过RS232建立电脑与称重模块的连接，如果建立连接时，在不断的重试，请检查接线及通信设置。

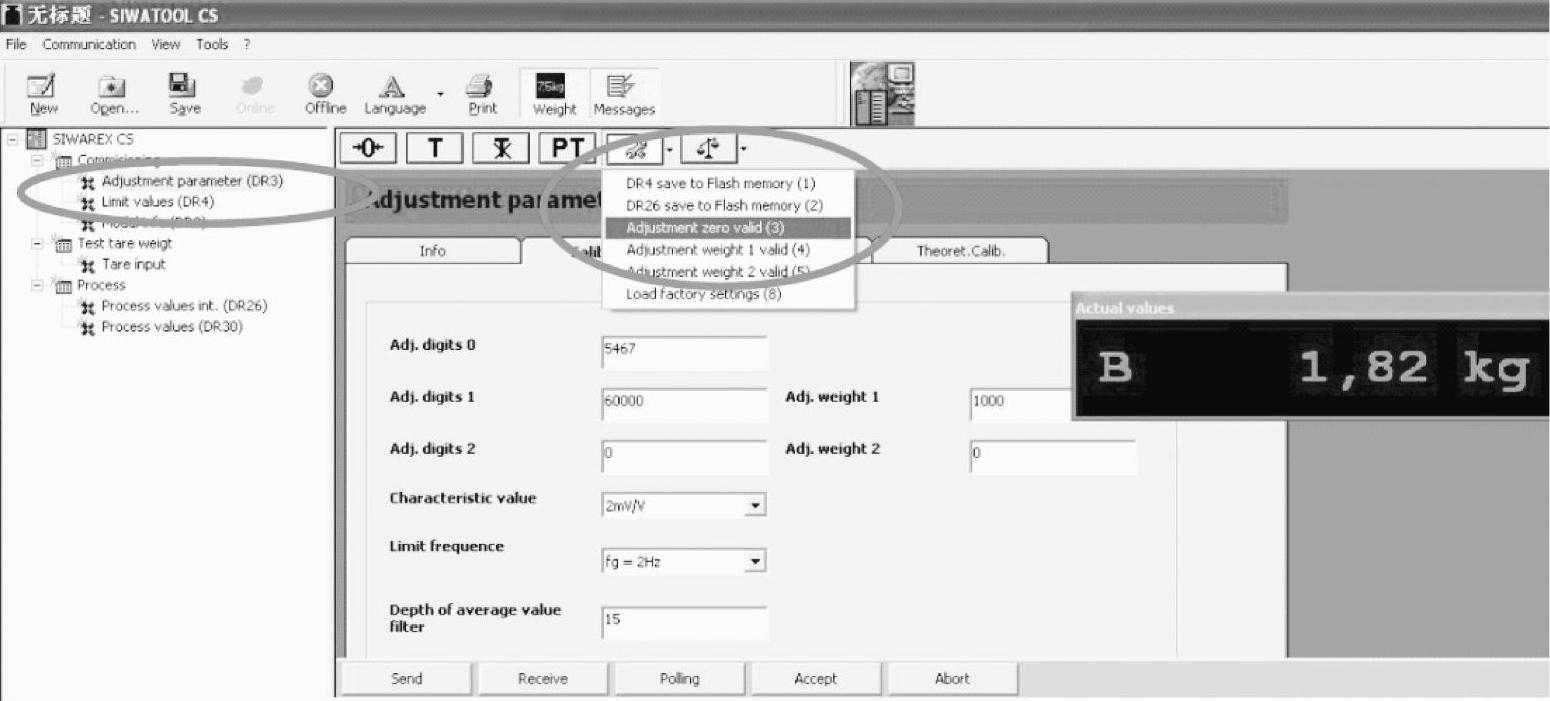

校秤主要在Adjustment parameter（DR3）画面中完成。建立连接后，在空秤的情况下，选择校正零点有效命令，如图11-46所示，该命令将命令代码3发送到称重模块。
图11-46 选择校正零点有效命令

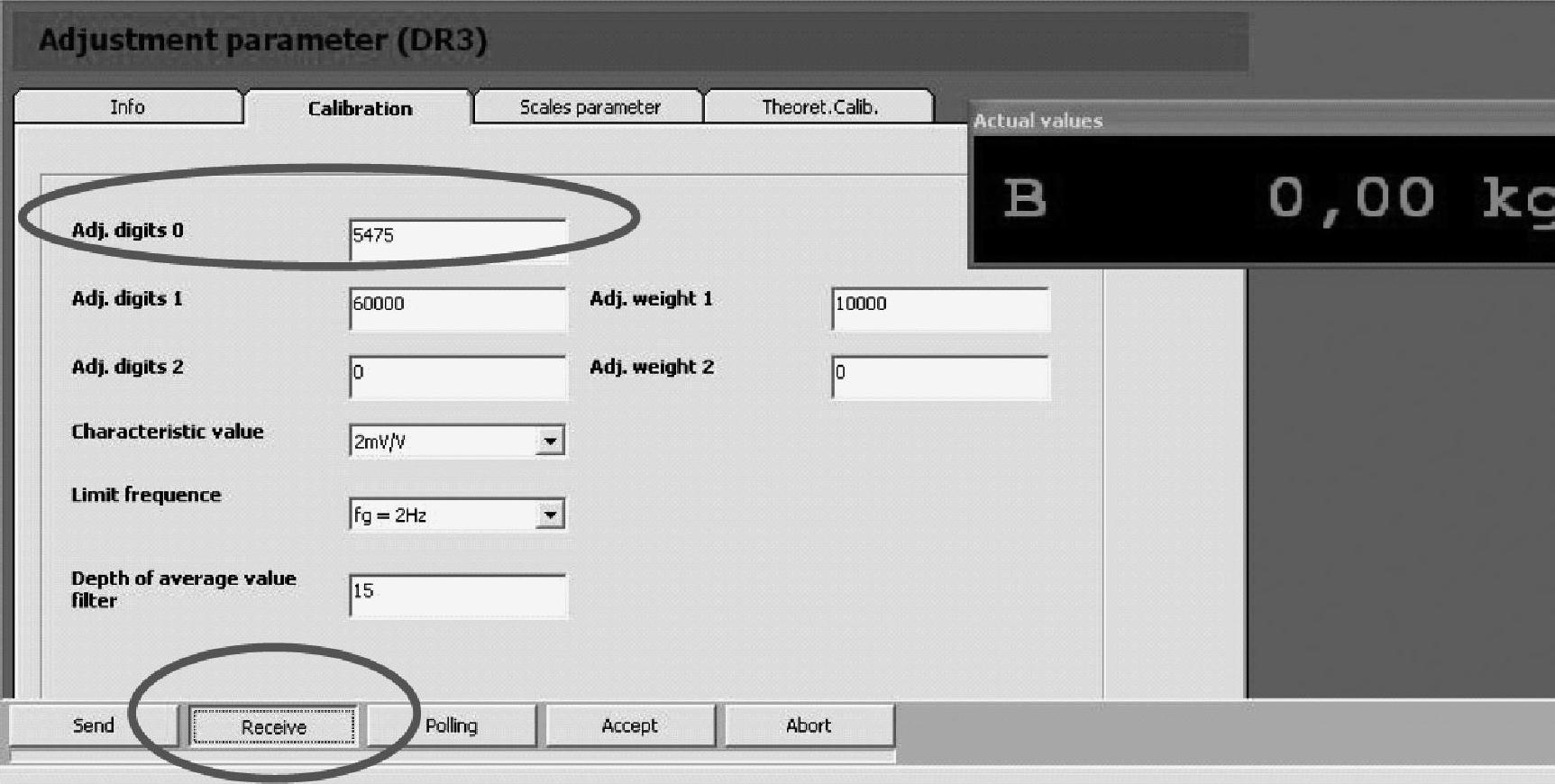

执行命令后，此时显示重量变为0.00kg，如图11-47所示，选择接收，这样就可以将Adj.digits 0的转换值给读取上来。此值请勿做任何修改，如果修改，会导致测量值的线性偏差。

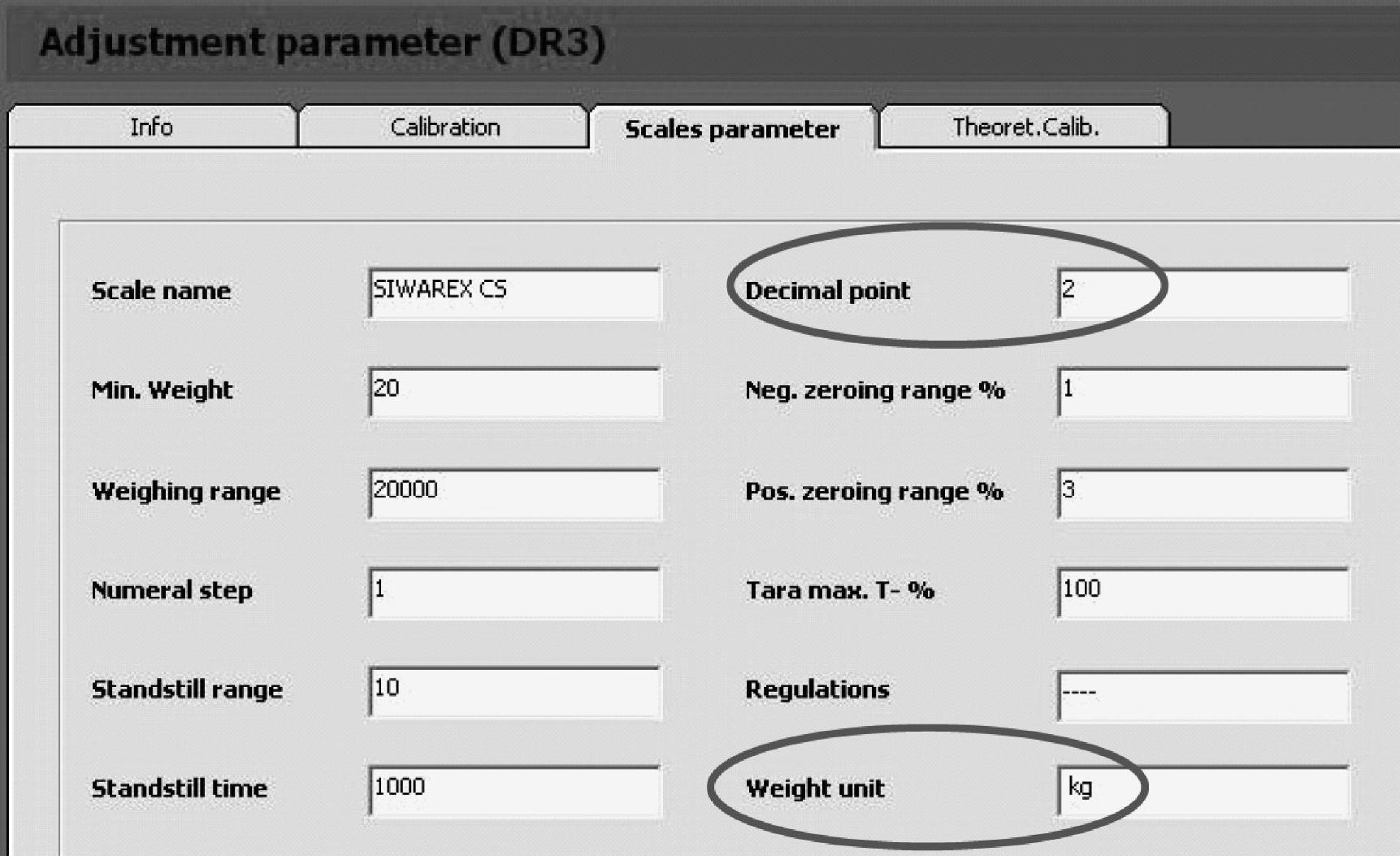

修改校正砝码的重量Adj.weight1。注意，所填数据的实际含义与在“Scales parameter”内设置的小数点位数和重量单位有关。如图11-48所示，譬如若小数位为2，单位为kg，所设砝码重量为100kg，那在Adj.weight1处就要填写10000。

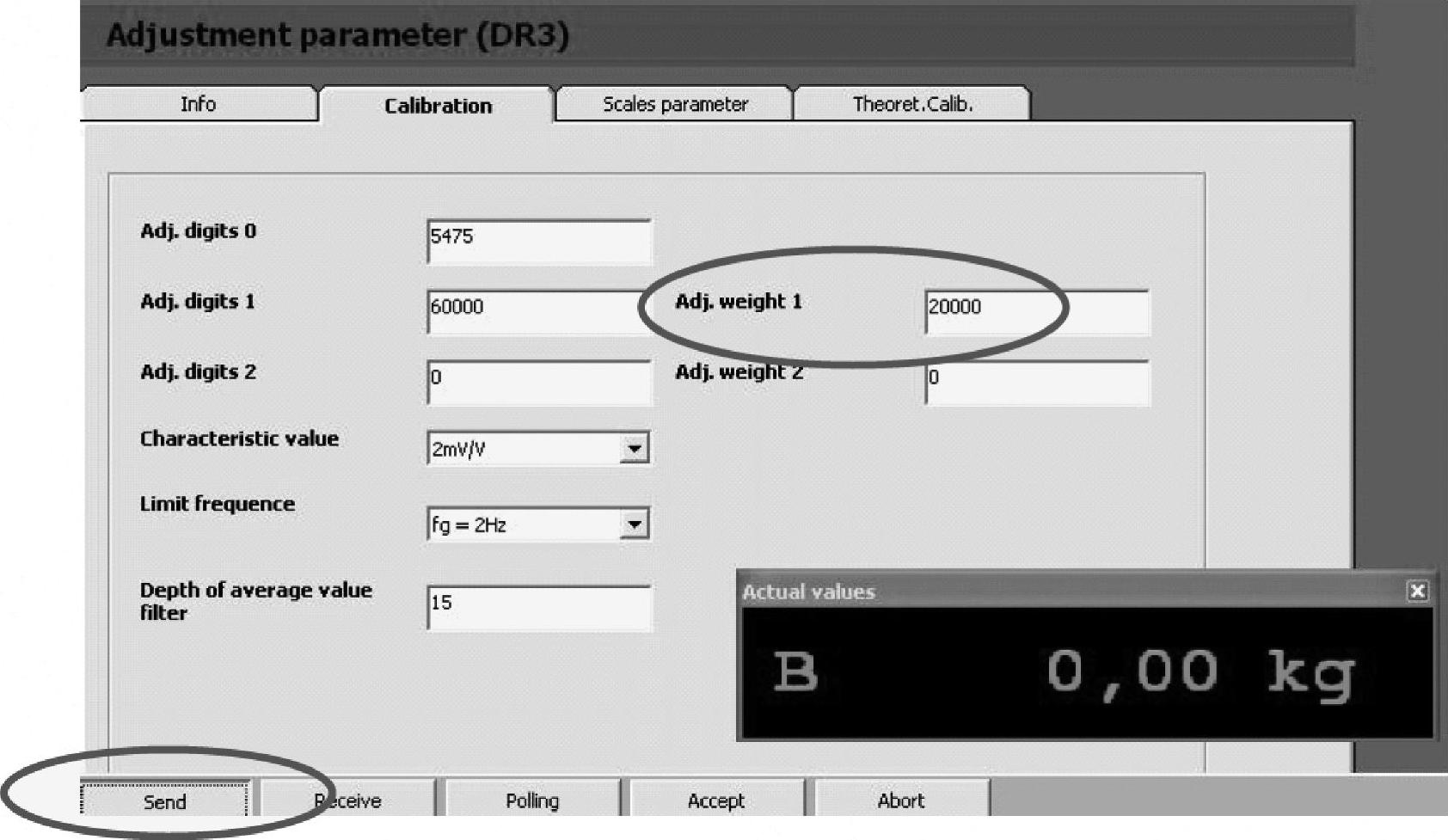

此次校准砝码重量为200kg，则需要写入20000，如图11-49所示。
图11-47 显示重量变为0.00kg
(https://www.chuimin.cn)
图11-48 修改校正砝码
图11-49 校准砝码重量为200kg

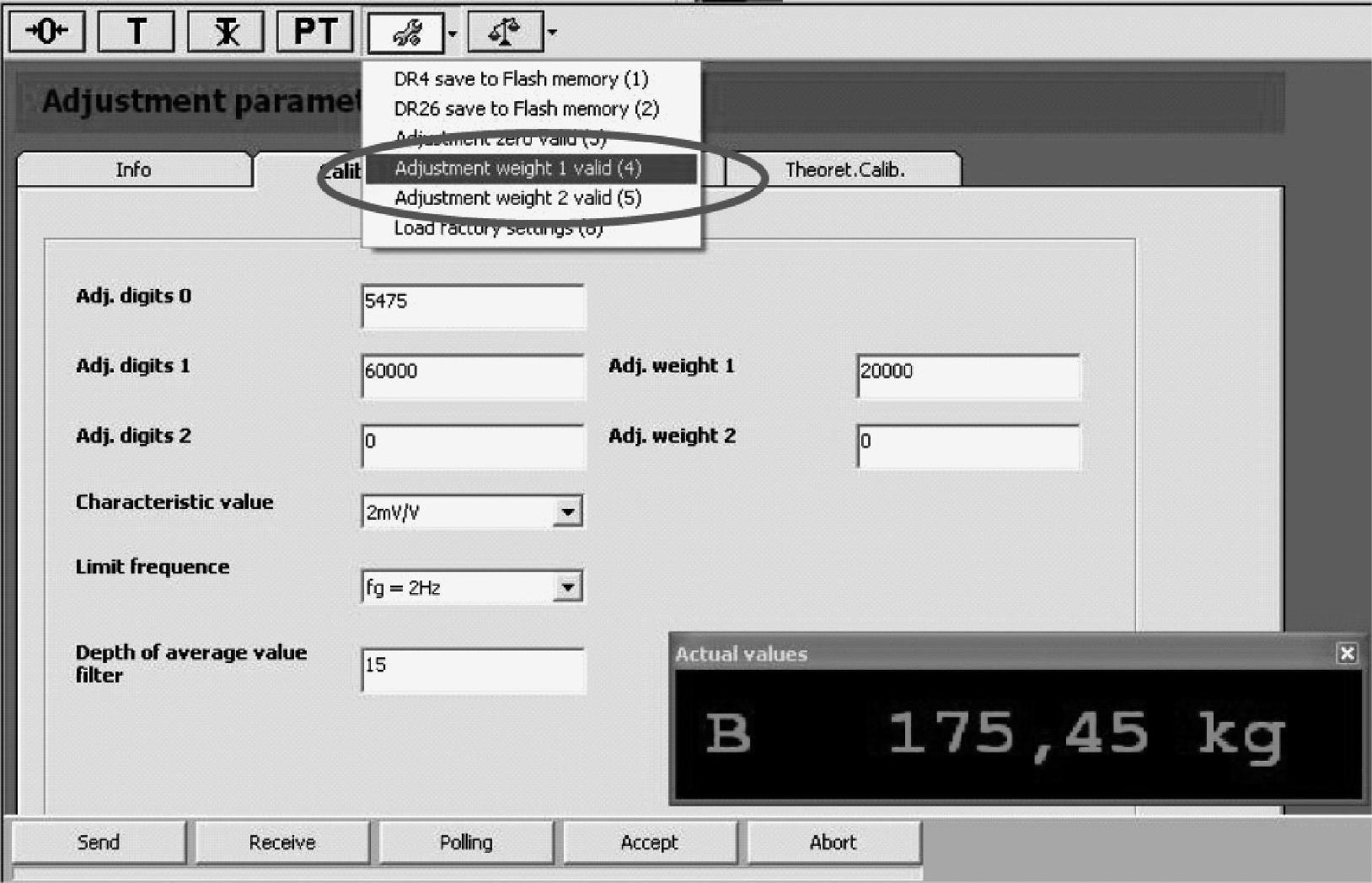

选择发送，将校正砝码重量写入SIWAREX CS模块中。如图11-50所示，增加相应的砝码，此时显示重量为175.45kg，为校秤前不正确的重量（所加砝码的重量值，至少在传感器量程的5%以上，越大越好，建议在60%以上）。点击校正重量1有效命令，该命令将命令代码4发送到称重模块。
图11-50 增加相应的砝码
命令完成后，显示重量变为200kg，这是校称完成后的正确重量（如图11-51所示）。重新选择接收一下，这样数据Adj.digits 1就保存下来了。
图11-51 校称完成后的正确重量

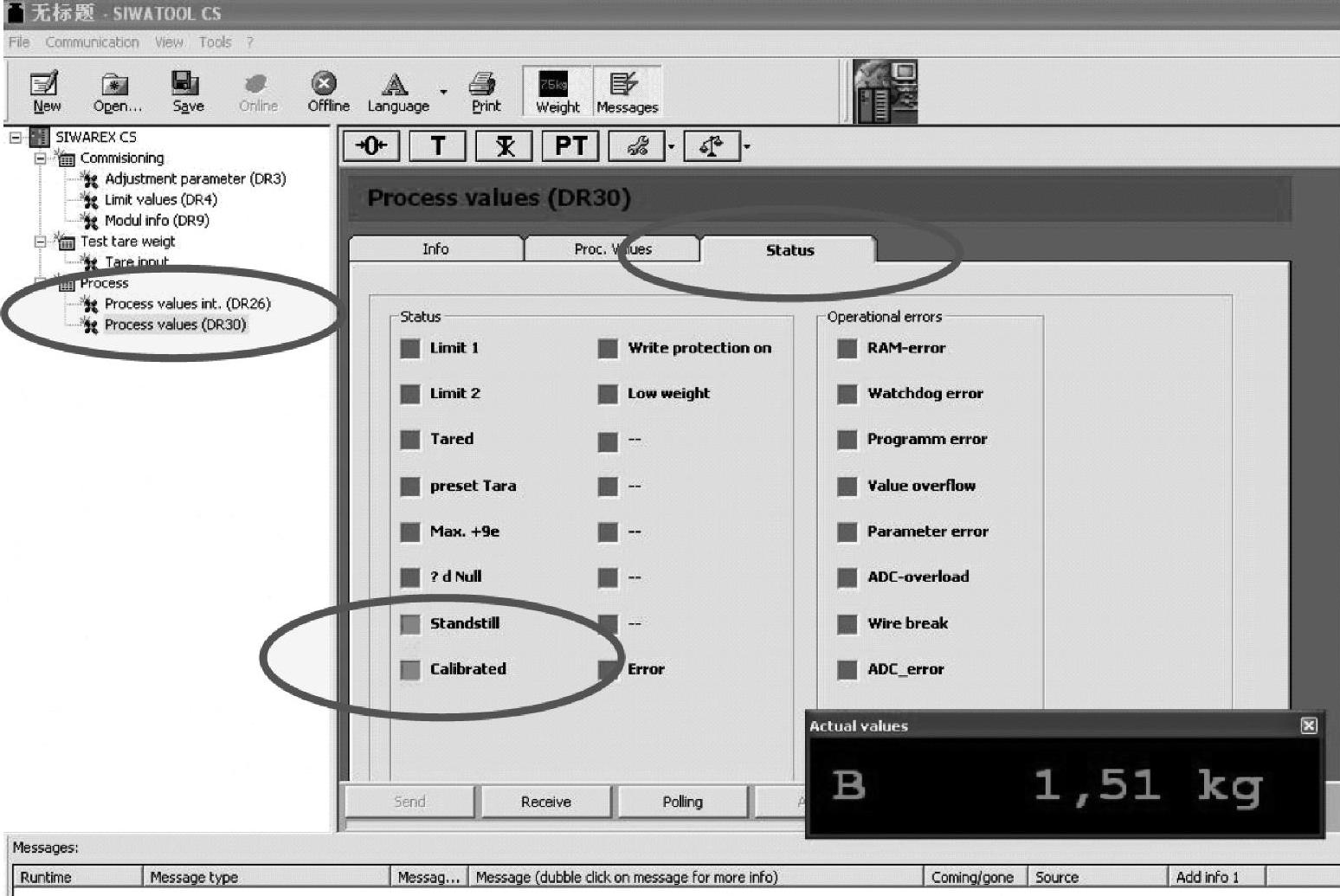

至此，校秤过程结束，可以自由增加重量，进行称重了，显示重量即为正确的称重重量。可在如图11-52所示的界面查看相应的状态信息及故障信息。
图11-52 状态信息及故障信息
