ET200的应用及优势分析
【摘要】：图11-6所示为ET200的应用结构，它主要通过PROFIBUS-DP来实现。图11-7 ET200M在造纸厂的应用本案例通过两层网络连接，第一层网络为以太网，实现操作员与主站之间的通信；第二层网络为PROFIBUS-DP，实现主站与从站之间的通信。S7-300主站与ET200M从站之间采用标准的PRO-FIBUS-DP网络通信，其通信速率为1.5Mbit/s，可传输最大距离为400m。
图11-6所示为ET200的应用结构，它主要通过PROFIBUS-DP来实现。
ET200特别应用在工业自动化项目中，比如在造纸流程控制中，需要对蒸发工段、燃烧工段和苛化工段进行控制。根据各个工段的控制内容和造纸厂的工艺要求，控制系统要完成对系统参数的检测、报警及控制等功能，以燃烧工艺为例，系统需要控制与检测的变量有AI：63点；AI（热电阻）：23点；A0：42点；DI：56点，DO：43点。
图11-6 ET200的应用结构
1—已启用终端电阻 2—通过连接电缆连接PG，用于维护(https://www.chuimin.cn)
如图11-7所示，本系统选用S7-300主站加ET200M从站，主站主要采集温度、压力、液位、流量等模拟量信号和电磁阀的阀位反馈信号，并输出对温度、压力、液位、流量等控制信号；从站主要采集电动机电流、转子电流等模拟量信号和电磁阀的故障、状态等数字量信号，并输出对电磁阀启停等控制信号。

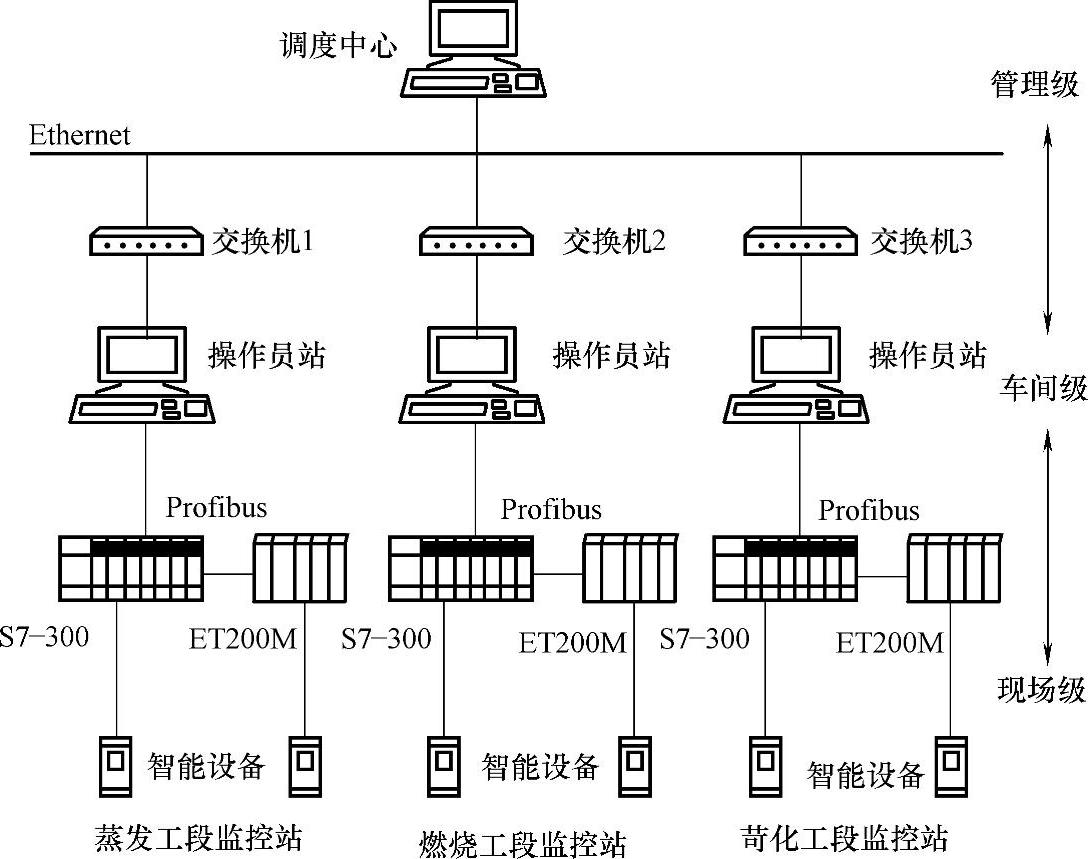

图11-7 ET200M在造纸厂的应用
本案例通过两层网络连接，第一层网络为以太网，实现操作员与主站之间的通信；第二层网络为PROFIBUS-DP，实现主站与从站之间的通信。所有控制画面及各种参数都可在相应的操作员站显示，每台操作站可根据设定权限对单元设备进行控制。上位机通过100M以太网，采用TCP/IP协议与上位机进行信息传输。主站S7-300的CPU 315-PN/DP自带一个DP接口，可直接与MPI或DP总线相连。S7-300主站与ET200M从站之间采用标准的PRO-FIBUS-DP网络通信，其通信速率为1.5Mbit/s，可传输最大距离为400m。
