链传动的优缺点及应用场景分析

2025-09-29 理论教育版权反馈

【摘要】：链轮具有特殊形状的轮齿，通过轮齿与链节的啮合来传递运动和动力。摩擦损失小，传动效率高，润滑良好的链传动的效率达0.98。齿形链传动与套筒滚子链传动相比，运转平稳，噪声小，承受冲击载荷的能力高，但其重量大，价格贵，一般用于高速重载传动。外链板与销轴用过盈配台连接，构成外链节，内链板与套筒也用过盈配合固结，构成内链节。套筒与销轴间为间隙配合，内链板与外链板依次交替铰接可以相对转动，使链条具有挠性。

链传动是由装在两平行轴上的链轮与绕在链轮上的链条组成( 图4-6) 。链轮具有特殊形状的轮齿，通过轮齿与链节的啮合来传递运动和动力。因此，链传动是一种利用中间挠性件的啮合传动。

pagenumber_ebook=77,pagenumber_book=67

图4-6　链传动

链传动与带传动比较，其优点如下:

(1) 靠链与链轮间的啮合传动，能保持准确的平均传动比。

(2) 摩擦损失小，传动效率高，润滑良好的链传动的效率达0.98。

(3) 张紧力较小，使轴和轴承上的受力也较小。

(4) 低速时能传递较大的载荷。

(5) 能在较高温度的环境下工作，且不怕油污。

其缺点如下:

(1) 制造费用较贵，对安装精度要求较高。

(2) 运转过程中瞬时速度不均匀，引起振动和噪声。

(3) 不宜用在载荷变化很大和急促反向的传动中。所以，链传动通常应用于要求平均传动比准确及中心距较大的场合，它还可应用于温湿度变化较大或灰尘较严重的工作环境。

按用途不同，链可分为传动链、起重链和曳引链。传动链用于一般机械中传递运动和动力，起重链用于起重机械中提升重物，曳引链用于各种输送装置。

按结构不同，传动链可分为套筒滚子链( 图4-7)、齿形链等。齿形链传动与套筒滚子链传动相比，运转平稳，噪声小，承受冲击载荷的能力高，但其重量大，价格贵，一般用于高速重载传动。目前，套筒滚子链应用最广，下面将作详细讨论。

套筒滚子链由滚子、套筒、销轴、内链板及外链板组成( 图4-7) 。外链板与销轴用过盈配台连接，构成外链节，内链板与套筒也用过盈配合固结，构成内链节。套筒与销轴间为间隙配合，内链板与外链板依次交替铰接可以相对转动，使链条具有挠性。滚子与套筒间也为间隙配合，使链条工作时滚子沿链轮齿廓滚动，从而减轻齿廓的磨损。(https://www.chuimin.cn)

当传递大功率时，为了提高链的承载能力，可以用长销轴把几根链并联成多排链。但排数越多，由制造误差引起的受力不均匀现象也越严重，图4-8 所示为双排链。

pagenumber_ebook=78,pagenumber_book=68

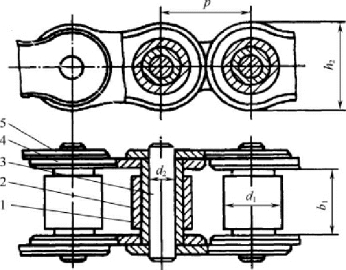

图4-7　套筒滚子链

1—滚子 2—套筒 3—销轴 4—内链板 5—外链板

pagenumber_ebook=78,pagenumber_book=68

图4-8　双排链

为了形成首尾相接的封闭形链条，套筒滚子链的接头型式如图4-9 所示，当链条节数为偶数时，大节距常用开口销［图4-9( a)］，小节距常用弹性卡片［图4-9( b)］。当链条节数为奇数时，应采用一个链板弯曲的过渡链节［图4-9( c)］，由于过渡链节的链板在工作时受到附加的弯曲作用而削弱强度，所以一般应尽量避免采用奇数链节。

套筒滚子链是标准件，它与链轮相配合的基本参数有。节距p、滚子直径d、内链节板内宽b1与排距pt( 多排链) ;其中节距p 为链条的主要参数，p 增大，链条各部分尺寸相应地增大，它所能传递的功率也随之增大。表4-3 列出了套筒滚子链的主要尺寸与破断载荷，其中A 级链用于重载、高速和重要传动，B 级链用于一般机械传动。
