螺纹连接类型及其紧固件
【摘要】：表3-2螺纹连接的用途和特点2.常用螺纹紧固件 机械制造中常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫片等，这些零件都是标准件，需要时可根据有关标准选用。A级精度的公差小，精度最高，用于要求连接精确的重要零件的连接。B 级精度多用于承受较大载荷，且经常拆卸、调整或承受交变载荷的连接。
1.螺纹连接类型 螺纹紧固件连接的主要类型有: 螺栓连接、双头螺柱连接、螺钉连接和紧定螺钉连接，其用途和特点见表3-2。

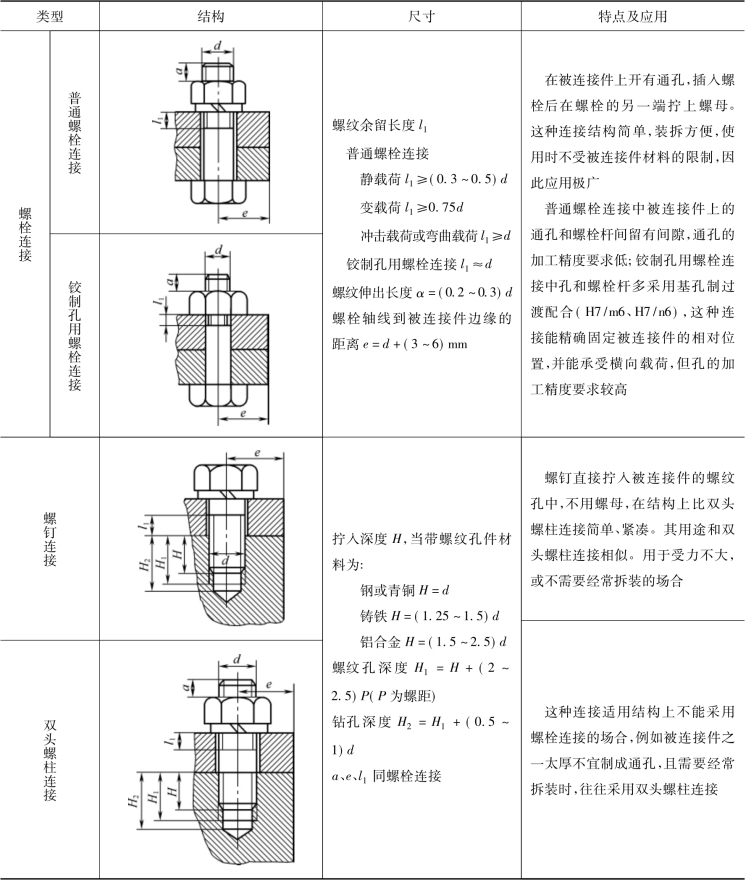

表3-2 螺纹连接的用途和特点
2.常用螺纹紧固件 机械制造中常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫片等，这些零件都是标准件，需要时可根据有关标准选用。它们的结构、特点及应用见表3-3。

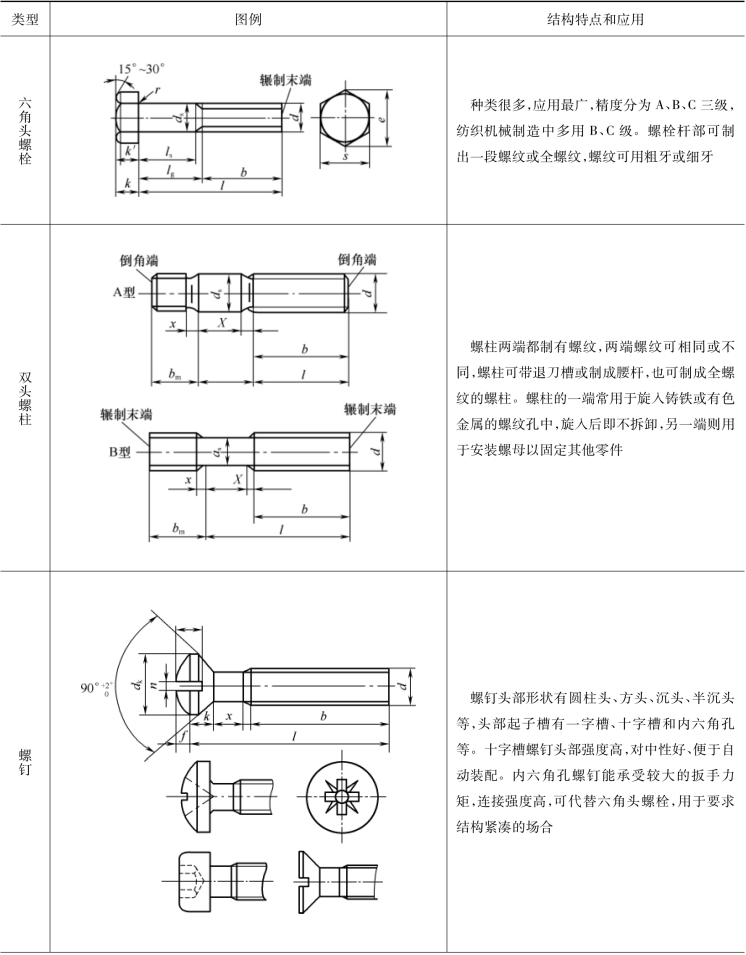

表3-3 常用螺纹紧固件

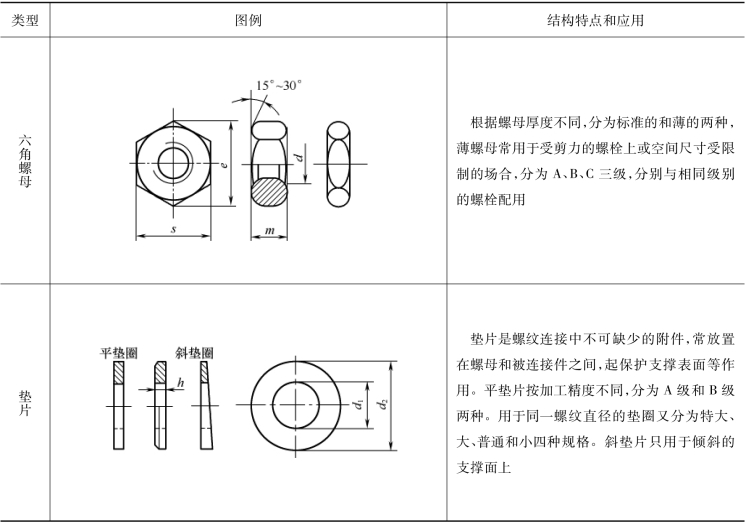

续表(https://www.chuimin.cn)
根据GB/T 3103.1—2002 的规定，螺纹紧固件分为三个精度等级，其代号为A、B、C 级。A级精度的公差小，精度最高，用于要求连接精确的重要零件的连接。B 级精度多用于承受较大载荷，且经常拆卸、调整或承受交变载荷的连接。C 级精度多用于精度一般的螺纹连接。纺织机械的标准螺纹紧固件( 螺栓、螺钉) ，通常选用C 级精度。
3.螺纹紧固件常用材料和机械性能等级 国家标准规定螺纹紧固件按材料的机械性能分级。螺栓、螺钉、双头螺柱及螺母机械性能等级见表3-4。螺栓、螺柱、螺钉的机械性能等级分为十级，自3.6 ～12.9;螺母的性能等级分为七级，从4 ～12。性能等级的标记代号含义为小数点前的数字代表材料的抗拉强度极限σB的1/100，小数点后的数字代表材料的屈服极限( σS或σ0.2) 与抗拉强度极限( σB) 之比值的10 倍，即
例如螺栓性能等级4.6，其中4 表示材料的抗拉强度极限为44MPa，6 表示屈服极限与抗拉强度极限之比为0.6。
螺纹紧固件常用材料一般为中低碳钢，如Q215、Q235、10、15、35和45钢等。在承受交变载荷或有冲击、振动的重要连接中、可用合金钢，如40Cr、15MnVB 和30CrMnSi 等。螺母材料一般比配合螺栓的硬度低20 ～40HBS，以减轻螺栓磨损。随着生产技术的不断发展，高强度螺栓的应用日益增多。当有防腐蚀或导电要求时，螺纹紧固件还可用铜及其合金或其他有色金属。近年来还发展了塑料螺栓、螺母。

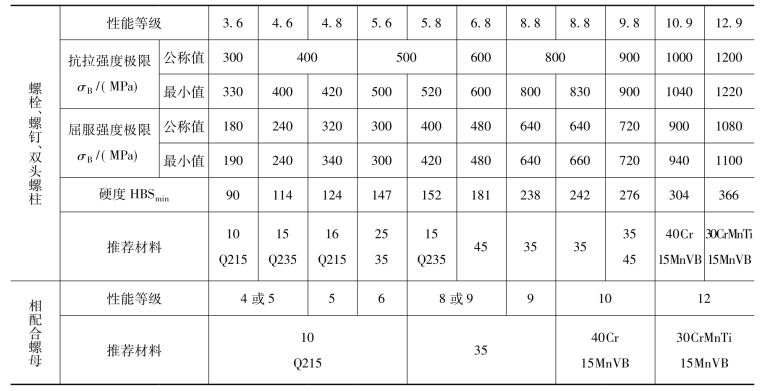

表3-4 螺纹紧固件的机械性能等级及材料
