螺纹连接的预紧与防松策略
【摘要】：这种有预紧力的螺纹连接称为紧连接。因此，为了防止连接松脱，保证连接安全可靠，设计时必须采取有效的防松措施。表3-5螺纹连接常用防松方法续表
1.螺纹连接的预紧 在实际应用中，绝大多数螺纹连接在装配时都必须拧紧，因此，连接在承受工作载荷之前，预先受到力的作用，这个预加作用力F'称为预紧力。这种有预紧力的螺纹连接称为紧连接。预紧的目的在于增强连接的可靠性和紧密性，以防止受载后被连接件间出现缝隙或发生相对滑移。经验证明:适当选用较大的预紧力对螺纹连接的可靠性以及连接件的疲劳强度都是有利的。但过大的预紧力也会导致整个连接的结构尺寸增大，螺栓被拉断。因此，绝大多数重要的紧连接，在装配时要严格控制预紧力的大小。
通常通过控制拧紧力矩等方法来控制预紧力的大小。测力矩扳手的工作原理是根据扳手上的弹性元件，在拧紧力的作用下所产生的弹性变形来指示拧紧力矩的大小，为方便计量，可将指示刻度直接以力矩值标出，如图3-2 所示。定力矩扳手的工作原理是当拧紧力矩超过规定值时，弹簧被压缩，扳手卡盘与圆柱销之间打滑，如果继续转动手柄，卡盘将不再转动，如图3-3所示。
图3-2 测力矩扳手
1—弹性元件 2—指示刻度

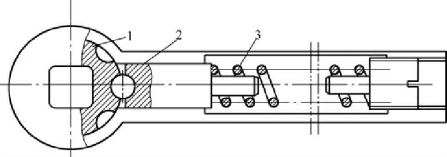

图3-3 定力矩扳手(https://www.chuimin.cn)
1—扳手卡盘 2—圆柱销 3—弹簧
2.螺纹连接的防松 连接螺纹都能满足自锁条件，在静载荷和工作温度变化不大时，一般不会自动松脱。但在振动或变载荷的作用下，螺旋副间的摩擦力可能减小或瞬时消失，使连接松脱。连接一旦出现松脱，轻者会影响机器的正常运转，重者会造成严重事故。因此，为了防止连接松脱，保证连接安全可靠，设计时必须采取有效的防松措施。
防松的方法，按其工作原理可分为摩擦防松、机械防松以及铆冲防松等。常用的防松方法见表3-5。

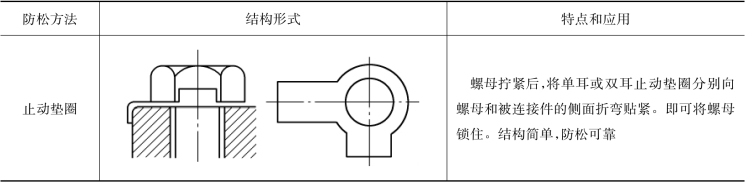

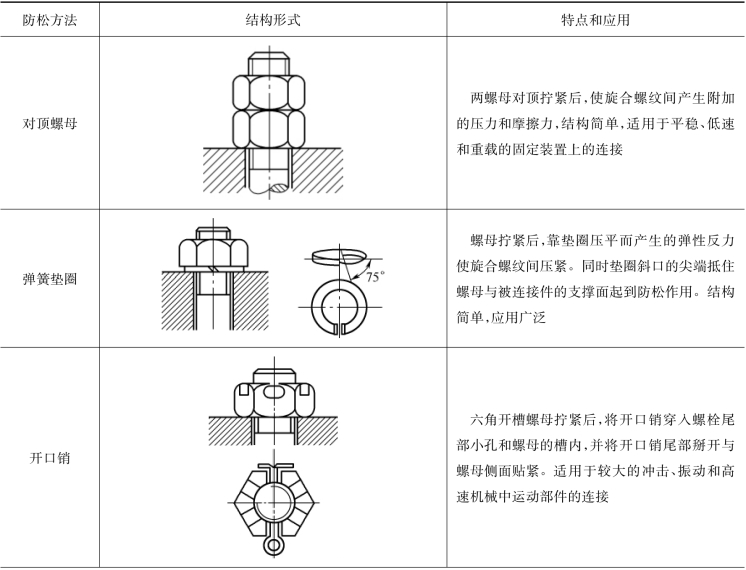

表3-5 螺纹连接常用防松方法
续表
