固定扳手的使用方法和类型介绍
【摘要】：需要紧固或拆卸方形或六角形螺母、螺栓时，可选用固定扳手。固定扳手俗称呆扳子，图1-19所示为各种固定扳手。固定扳手一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。调节方法1）转动送料手柄，移向右基线时，调节右基线调节螺钉的高度，使芯线导杆的前端处于右侧缝迹的中间。此扳手两端呈梅花状。再有一特点是两用扳手的两端规格相同，这样可适用不同的使用场合。
需要紧固或拆卸方形或六角形螺母、螺栓时，可选用固定扳手。固定扳手俗称呆扳子，图1-19所示为各种固定扳手。
一般频率高时，选用尼龙棒制成的无感螺钉旋具，频率较低时，选用头部嵌有不锈钢片的无感螺钉旋具。
螺母旋具的使用方法与螺钉旋具相同。我们常将这两种工具配合使用装拆螺钉与螺母。
固定扳手一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

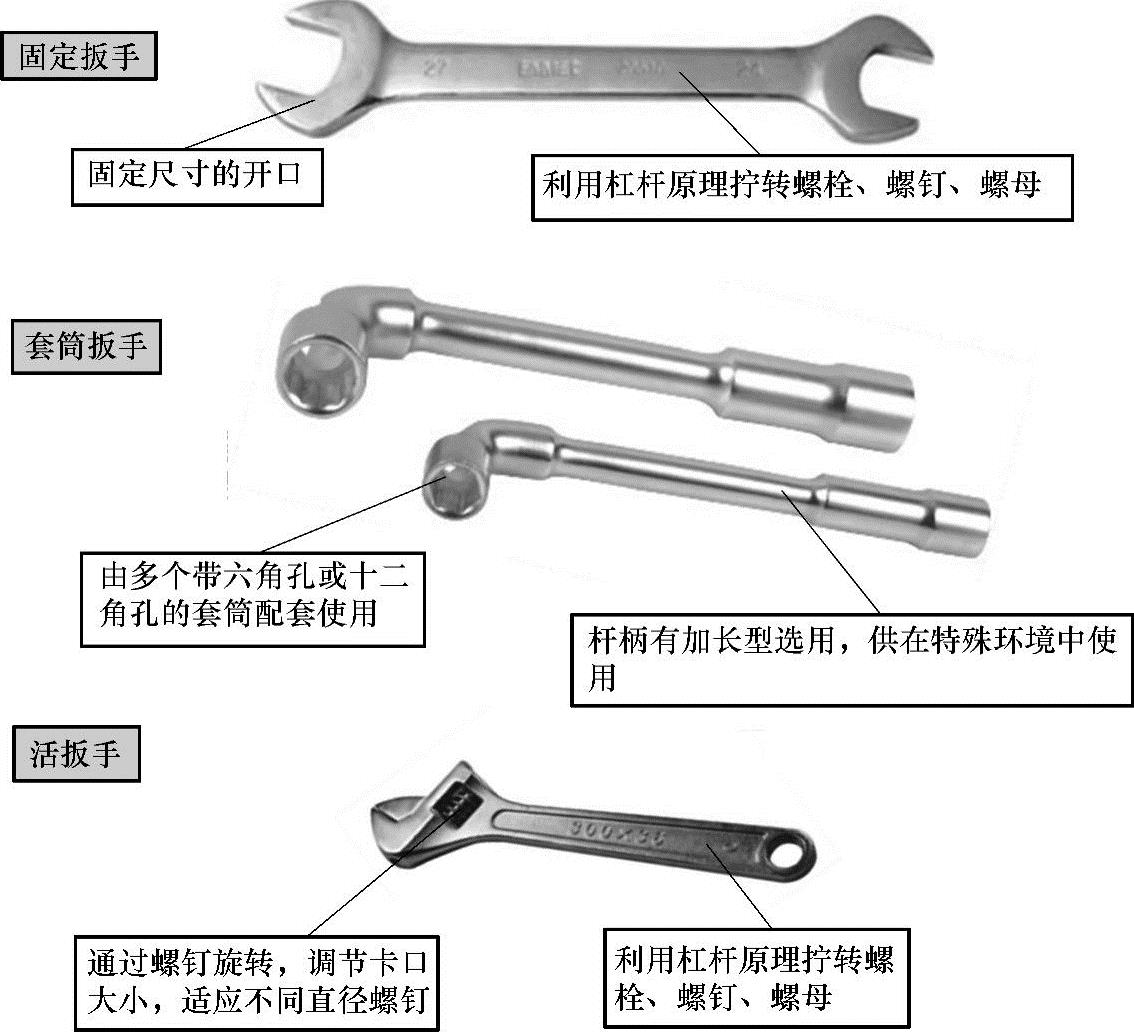

图1-18 扳手
(https://www.chuimin.cn)
图1-19 固定扳手
图1-19a所示为单头扳手。由于这种扳手本身只有一端开口，故只可紧固或拆卸一种尺寸的六角形或方形螺栓、螺母。
图1-19b所示为双头扳手。由于扳手两端的开口宽度不同，每把扳手可适用于对边距离不同的两种六角形或方形螺栓及螺母。双头扳手有多种规格尺寸，并有成套的扳手供选用。
图1-19c所示为梅花扳手。此扳手两端呈梅花状。这种扳手把柄细长，一端头尺寸较小并有不同的角度，非常适合在工作空间狭小、不能容纳普通扳手的场合使用。梅花扳手因其采用梅花形的端头，在紧固或拆卸螺栓及螺母时，其内面与螺栓或螺母之间配合紧密，接触面积大，受力均匀，故减少了滑动和对被紧固器件表面涂覆层的磨损。
图1-19d所示为两用扳手。这种扳手的特点是，一端与单头扳手相同，另一端与梅花扳手相同。再有一特点是两用扳手的两端规格相同，这样可适用不同的使用场合。
需要注意的是，每种规格的扳手都有其适用范围，不能用大扳手去扳动过小的紧固件，否则极易损坏紧固件的表面，甚至将其拧断或使螺纹滑扣。
