力矩扳手也叫扭力扳手或扭矩扳手，力矩就是力和距离的乘积，在紧固螺栓、螺母等螺纹固件时需要控制施加的力矩大小，以保证螺纹紧固且不至于因力矩过大破坏螺纹，对拧紧工艺有严格要求的产品有质量保证。设定好一个需要的力矩值上限，当施加的力矩达到设定值时，扳手会发生“咔嗒”声响或者扳手连接处折弯一点角度，表示已经紧固不需加力。力矩扳手大致分为手动力矩扳手、气动力矩扳手、电动力矩扳手三类，如图1-2-6所示。下面以手动力矩扳手为例进行介绍。

pagenumber_ebook=43,pagenumber_book=32

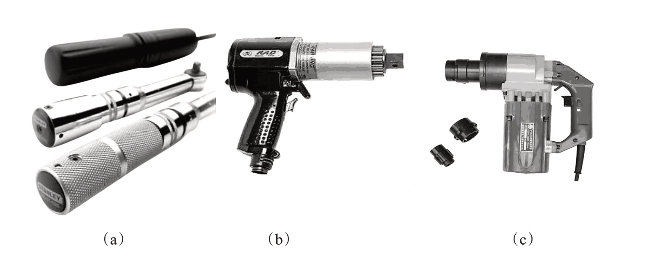

图1-2-6　力矩扳手类型

（a）手动力矩扳手（b）气动力矩扳手（c）电动力矩扳手

1.基本结构

力矩扳手手柄上有窗口，窗口内有标尺，标尺显示扭矩值的大小，窗口边上有标准线。当标尺上的线与标准线对齐时，该点的扭矩值代表当前的扭矩预紧值。设定预紧扭矩值的方法是，先松开力矩扳手尾部的尾盖，然后旋转扳手尾部手轮。管内标尺随之移动，将标尺的刻线与管壳窗口上的标准线对齐。头部尺寸可随用户需求而配置，如内六角、开口、一字、十字头、梅花头、标准头等，如图1-2-7所示。

pagenumber_ebook=43,pagenumber_book=32

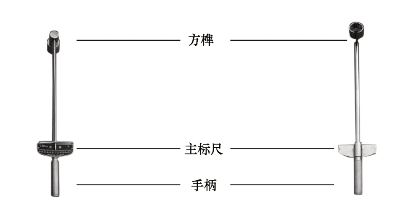

图1-2-7　力矩扳手结构图

2.使用方法

（1）解锁，单手握住手柄，并朝手柄方向拉动锁环。

（2）转动手柄，直到手柄上部的“〇”刻度与所需设置力矩值所对应的中线重合。(https://www.chuimin.cn)

（3）若所需力矩值在两个示值之间，则继续转动手柄，直至扳手杆上示值与手柄上示值之和等于所需设置力矩值。

（4）释放锁环，扳手被锁紧。

（5）将套筒紧密安全地固定于力矩扳手的方头上，然后将套筒置于紧固件上，不可倾斜。施力时，手紧握住手柄中部，并以垂直力矩扳手、方头、套筒及紧固件所在共同平面的方向用力。

（6）拧紧紧固件时，注意均匀平衡施力于力矩扳手手柄上。随着阻力的不断增加，施力速度应相应放缓，当听到“咔嗒”声响后立即停止施力。

3.注意事项

（1）使用扳手时用力要柔和均匀，不要采取冲击式扳动，否则会因扳动冲量过大导致螺钉或螺栓被拧过头。

（2）污染物会妨碍得到精确的力矩值。如果零件和螺孔有污染物，将可能使力矩值误差较大。

（3）使用时应严禁在尾部加套管或长柄，有专用配套附件（长柄或套管）除外。力必须加在手柄尾端，使用时用力要均匀、缓慢。要正确区分扳手柄被锁住了和扳手润滑不好这两种情况，以使扳手调节到需要的力矩值。力矩扳手锁环处于“锁住”时，不要强行转动手柄。锁环处于“不锁住”时，调节数值，待工作值选定后，扳手在锁环处于“锁住”后方可进行工作。

（4）力矩扳手须专人保管及操作，每年进行校准以保证其精度。

（5）为了保证工作人员正确使用和测量值的准确，防止对工具、设备的损害，必须确保所施加的力矩值在力矩设备的范围内，在使用力矩设备前请了解扳手的最大量程，不能乱用。扳手的工作值在被选用扳手的量限值的20%～80%，在使用中根据需要调节所需的力矩。
