使用说明及安全注意事项

对于分体落地式空调器的使用者，在使用空调器之前全面了解使用说明及安全注意事项是很必要的，而对于维修者能够了解本机的组成特点及正确操作就更显得十分重要。

1.产品特点及使用说明

（1）产品特点及主要技术指标

图3-1所示的分体落地式空调器的柜式室内机是伊莱克斯KFR-60LB型分体落地式热泵型空调器室内机实物，它具有典型的代表产品。

1）产品特点。

①设有超大屏幕VFD动态荧光显示屏，可使显示图形及字符更为清晰，显示画面非常美观。

②具有遥控和本机键控双重控制功能，使控制方便可靠。

③采用国际名牌压缩机，热交换器中的管路采用内螺纹铜管，且热交换器的散热翅片经优质亲水膜处理，并为双桥X形组成，可使制冷和制热效率显著提高。

④具有辅助电加热功能，即使在室外环境温度很低的情况下，也能获得理想、舒适的空调环境。

⑤叶轮超静音设计，可创造一个宁静而舒适的空间。

⑥设置有六处室内机管路安装接口，可为安装提供较多的方便性。

⑦抗电磁干扰，同时对其他电器的干扰也大大减少。

2）主要技术指标。

①型号：KFP-60LB。

②电源：AC220V 50Hz。

③制冷量：6000W。

④制热量：7200W。

⑤制冷工作性能：额定输入功率为2500W；额定输入电流为12.5A；最大输入功率为2850W；最大输入电流为13.6A；最高工作压力为2.5MPa；制冷最大运行条件是，室外侧DB（干球温度）＝43℃、WB（湿球温度）＝26℃，室内侧DB＝32℃、WB＝23℃。

⑥制热工作性能：额定输入功率为2200W；额定输入电流为11A；最大输入功率为4150W；最大输入电流为20.6A；最高工作压力2.5MPa；制热最大运行条件是，室外侧DB＝24℃、WB＝18℃，室内侧DB＝27℃。

⑦辅助电加热额定制热输入功率：1200W。

⑧辅助电加热额定制热输入电流：5.6A。

⑨循环风量：1150m³/h。

⑩噪声：不大于50dB（A）。

（2）整机组成

伊莱克斯KFR-60LB型空调器的整机组成主要分为室内机和室外机两个部分。室内机的外壳结构较壁挂式室内机外壳结构要高大得多，主要呈落地柜式，其结构如图3-13所示。室外机的外部结构如图3-14所示，它与分体壁挂式空调器的室外机基本相同。其整机的制冷系统原理图如图3-15所示，电气原理图如图3-16所示。

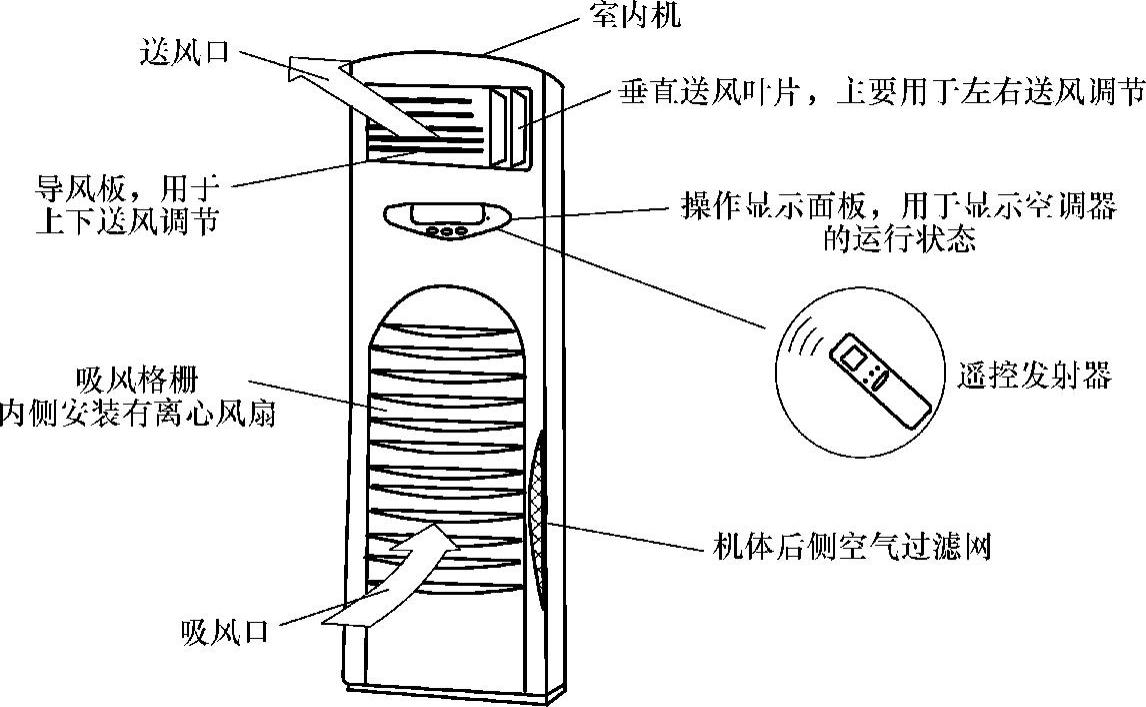

图3-13 伊莱克斯KFR-60LB型空调器室内机外部结构示意图

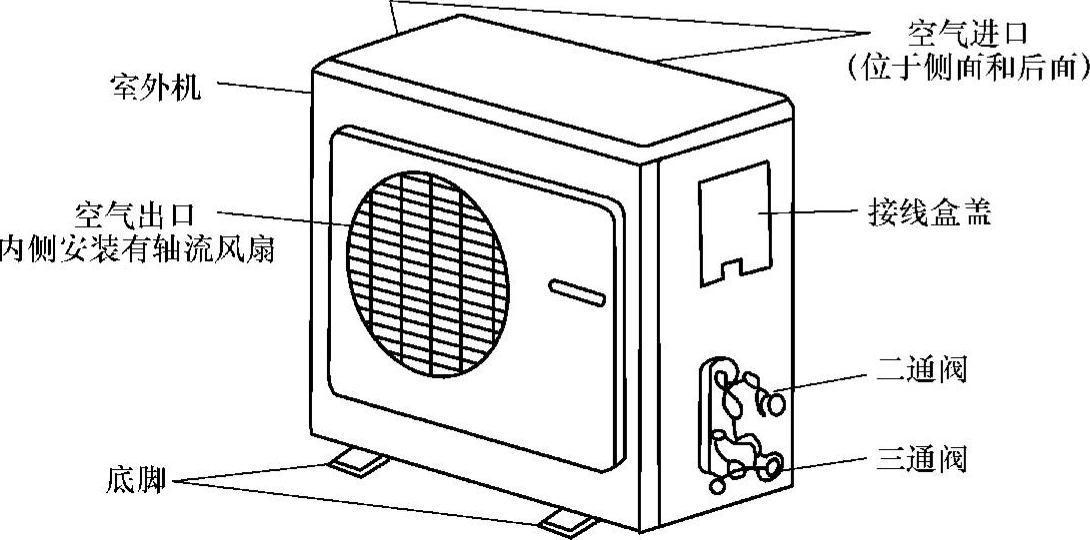

图3-14 伊莱克斯KFR-60LB型空调器室外机外部结构示意图

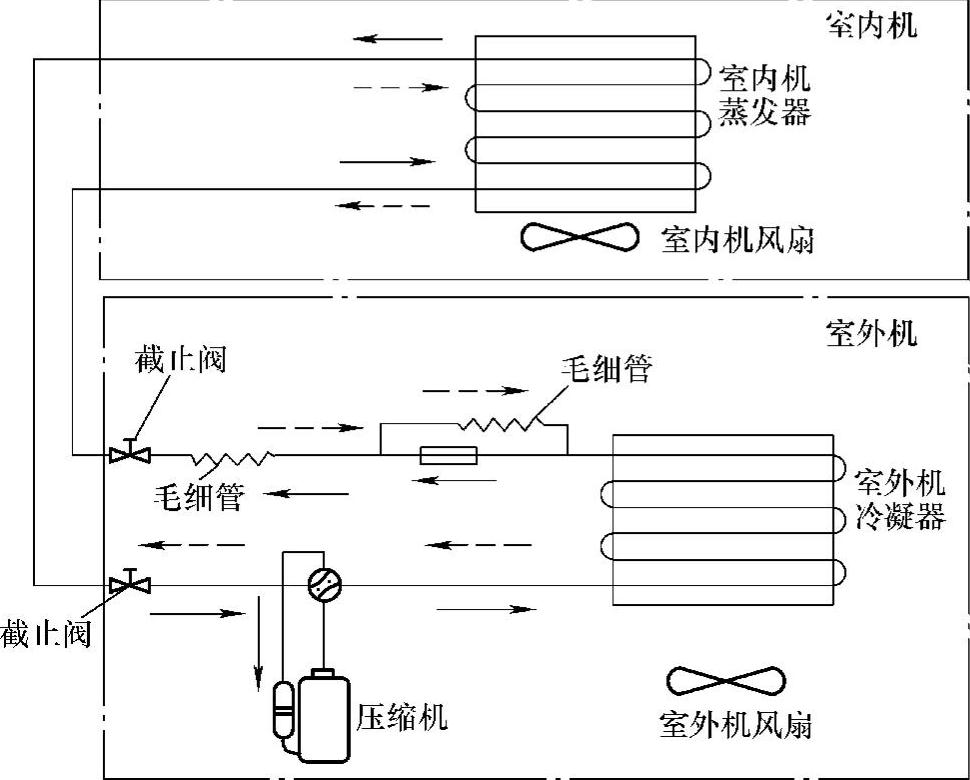

图3-15 伊莱克斯KFR-60LB型空调器制冷系统原理简图

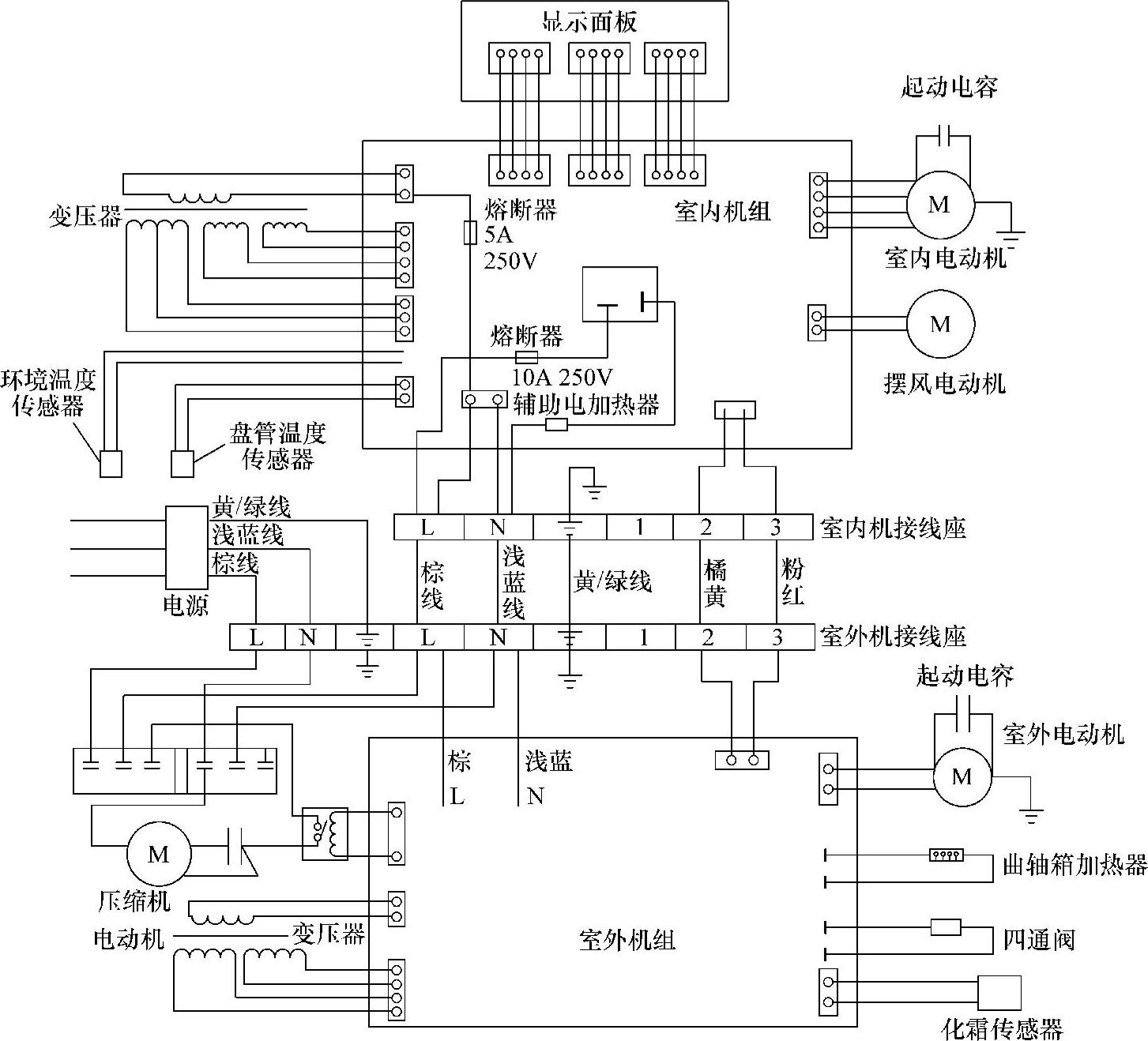

图3-16 伊莱克斯KFR-60LB型空调器整机电气原理简图

（3）使用说明

伊莱克斯分体落地式空调器是一种具有微电脑控制的智能型空调器，用户及维修者若要正确使用空调器，则必须首先了解遥控器及本机面板键的使用功能。该机的控制功能基本是由遥控器来完成的，因此，在掌握本机的使用功能时，就主要是了解遥控器面板键的功能作用。本机遥控器的实物图如图3-17所示，其面板键的功能作用如图3-18所示。

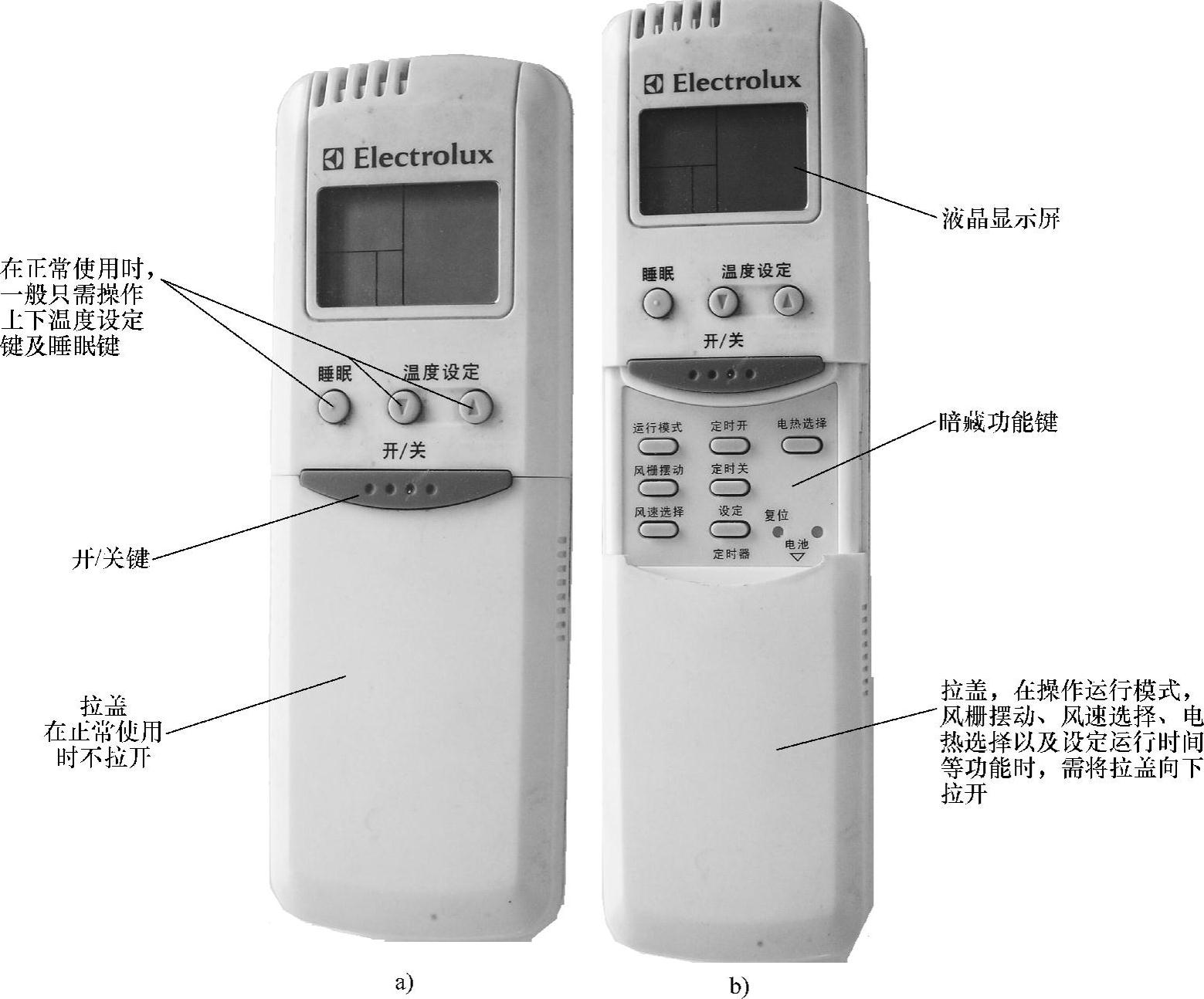

图3-17 伊莱克斯分体落地式热泵型KFR-60LB型空调器的遥控器实物

1）室内机液晶屏显示图形。

在伊莱克斯分体落地式热泵型KFR-60LB型空调器的室内柜式机中，设有超大屏幕VFD动态荧光显示屏，可使功能显示清晰明确。其实物安装位置如图3-19所示。其显示图形如图3-20所示。

在图3-20中，显示窗口可显示十几种图形，用于表示不同的使用功能。其中：

用于显示室内温度，一般在-9～39℃范围内。在温度传感器发生故障时，该图形不显示。

用于显示设定温度，其设定范围为18～29℃。

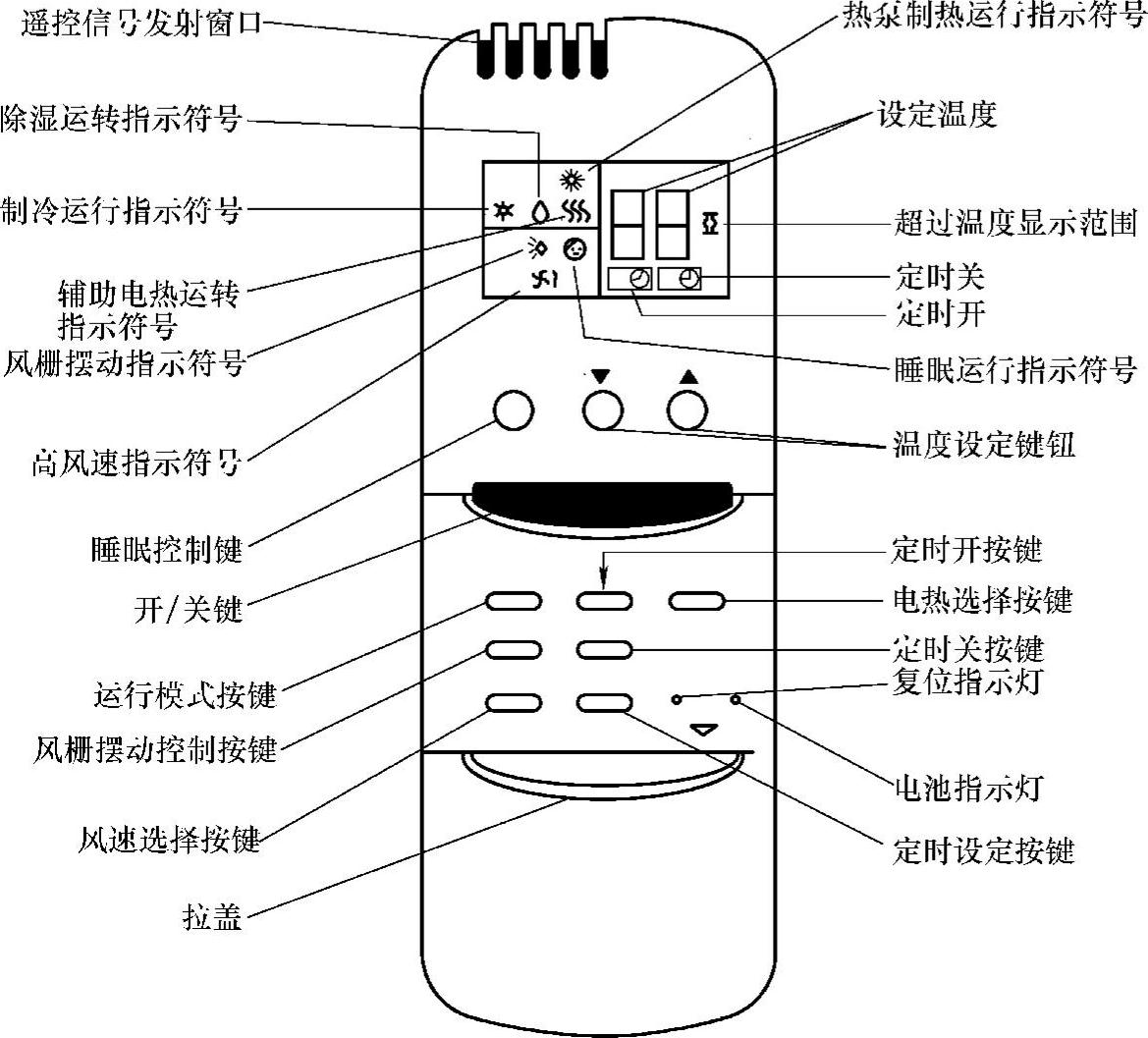

图3-18 遥控器面板键功能作用指示图

注：高风速指示符号变为“”符号时，则表示为低风速。

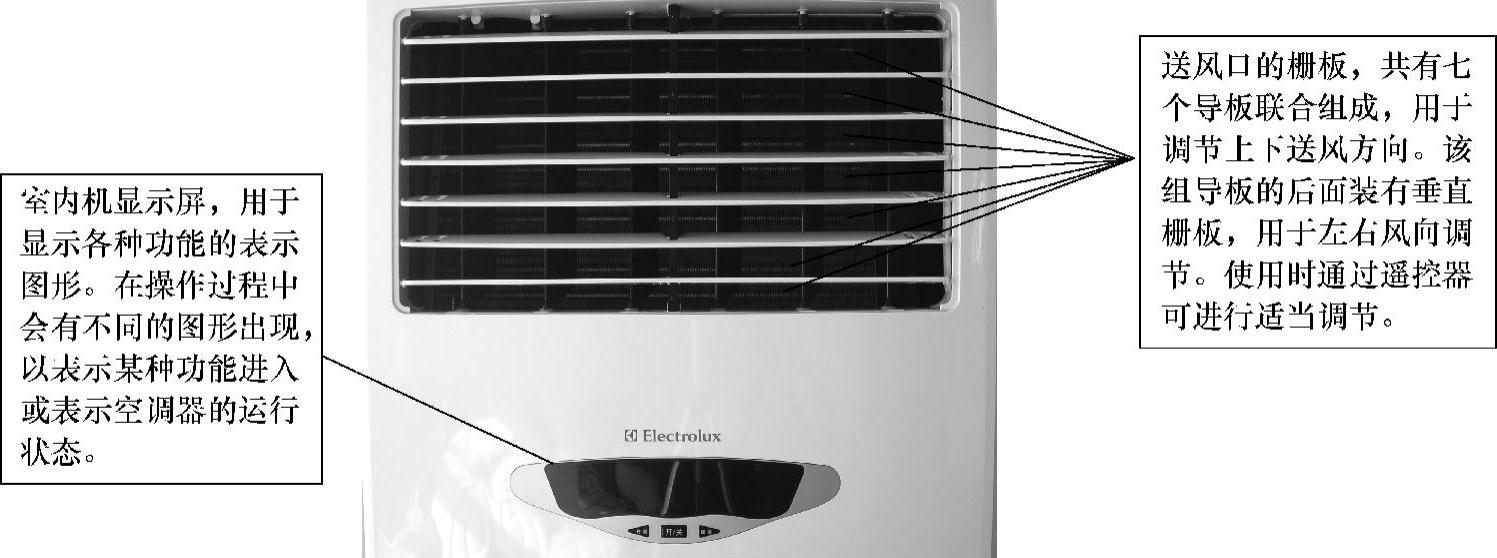

图3-19 伊莱克斯KFR-60LB型空调器室内机VFD动态荧光显示屏实物安装位置图

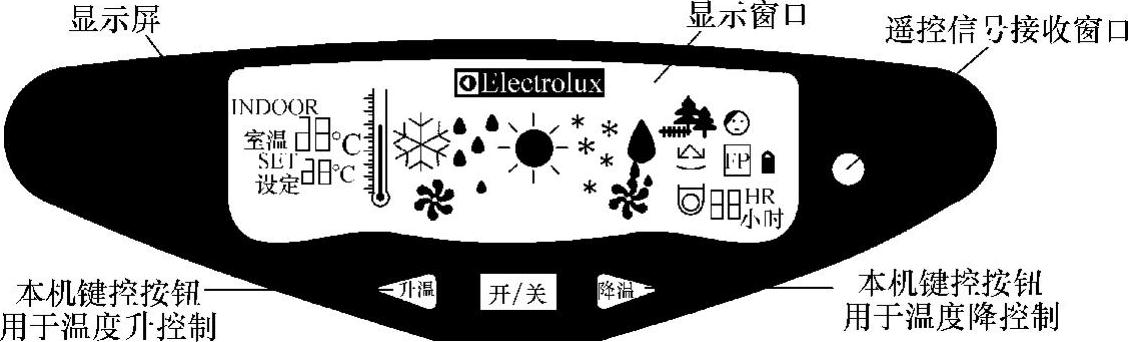

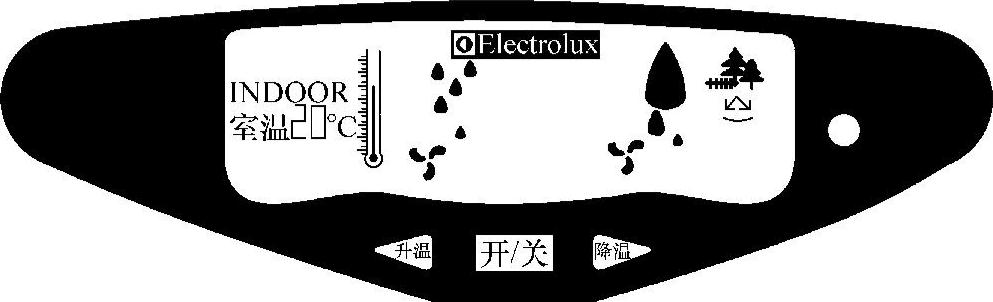

图3-20 伊莱克斯KFR-60LB型空调器室内机显示屏中显示图形指示图

对室内温度作定性显示，不定量。

用于制冷运行显示。

用于制热运行显示。

用于除湿运行显示。

用于睡眠程序运行指示。

用于定时器工作显示。在开机时，该显示为定时关机；在关机时，该显示为定时开机。

用于风栅摆动指示。

用于辅助电加热工作指示。

用于自锁指示。在同时按下“升温”键和“降温”键2s以上时，该图形亮，表示空调器进入自锁状态。此时，本机控制键和遥控器失效，无法更改工作状态。再同时按下“升温”键和“降温”键2s以上，即可退出自锁状态。

用于风速指示。空调器工作时转动，在高风运转时该图形叶片转得快，低风运转时转得慢。

2）使用前的准备工作。

使用前的准备工作主要是将电源线连接好，将遥控器装入电池。

在连接电源线时，主要是注意电源插座必须安装连接地线；勿用潮湿的手操作，以免发生触电危险；电源插头应全部插紧，以免引起触电、过热、打火等；切勿在运行中拔除插头，以免发生触电或火灾事故。

在安装遥控器电池时，首先打开遥控器盖板，沿向下箭头方向取下盖板。然后装入两节7号电池。注意正负极的方向一定正确。装好电池后再重新装上盖板。

在电源线及遥控器电池均正确后，可做如下检验：

①将遥控器的发射端对准空调器的信号接收窗口进行操作，看遥控器的有效使用范围能否保持在8m左右。

②确保空调器的信号接收窗前面无任何障碍物。

③保护好遥控器，勿使其受到冲击和摔打。

④不要使遥控器受到阳光直射，或靠近加热器或其他热源。

⑤长期不用遥控器时，应取出盒内电池。防止因电池漏液而损坏电池夹。

3）制冷运行模式设定。

制冷运行模式设定的方法及步骤如下：

①在空调器的电源接通后，首先按“开/关”键。

②如果空调器没有运行在制冷运行工况，则应按遥控器上的“运行模式”键，选择“制冷”运行，使屏显图形如图3-21所示。

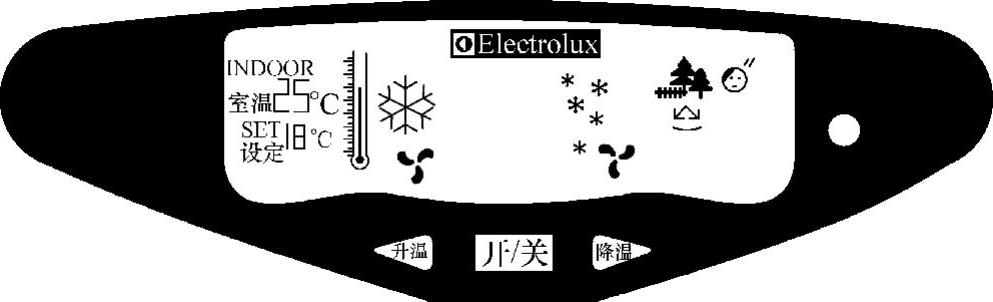

图3-21 制冷运行状态下屏显图形指示图

③按“升温/降温”键，设定温度。

④按遥控器上的“风速选择”键，选择所需的风速。

⑤按遥控器上的“风栅摆动”键，选择所需风向位置。

⑥如果需要选择睡眠运行，按遥控器上的“睡眠”键，即可进入睡眠运行。

⑦按开/关机，即可开关机。

4）除湿运行模式设定。

除湿运行模式设定的方法及步骤如下：(https://www.chuimin.cn)

①在空调器接通电源后，按“开/关”键。

②如果不在除湿运行，则按遥控器上的“运行模式”键，选择“除湿”运行，其显示图形如图3-22所示。

图3-22 除湿运行状态下屏显图形指示图

③按遥控器上的“风栅摆动”键，选择所需风向位置。

除湿方式为压缩机自动循环运行，室内风机根据室内温度自动选择高、低风速。在除湿方式时，设定温度不显示。

④根据需要按“开/关”键关机。

5）制热运行模式设定。

制热运行模式只限于热泵型空调器，其操作方法及步骤如下：

①空调器接通电源后，按“开/关”键。

②如果不在制热运行，则按遥控器上的“运行模式”键，选择“制热”运行，其显示图形如图3-23所示。

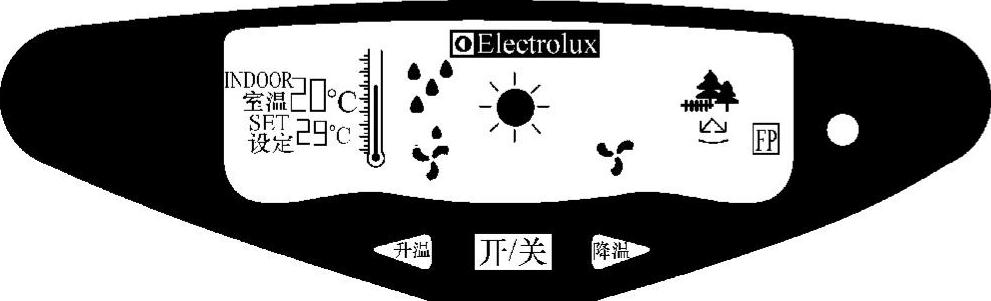

图3-23 制热运行状态下屏显图形指示图

③按“升温”、“降温”键，设定温度。

④按遥控器上的“风速选择”键，选择所需的风速。

⑤按遥控器上的“风栅摆动”键，选择所需的风向位置。

⑥根据需要按“开/关”键关机。

在制热运行状态下，常亮表示辅助电加热功能处于开启状态，熄灭表示辅助电加热功能取消，闪亮表示辅助电加热功能处于准备状态。按一下遥控器上的“电热选择”键，闪亮，空调器处于辅助电加热准备状态，并根据室温和设定温度自动选择辅助电加热的开启和关闭；再按一下遥控器上的“电热选择”键，辅助电加热功能取消。

在空调器进入化霜状态后，VFD动态荧光显示屏上显示小水珠纷纷下落，如图3-24所示。

图3-24 除霜状态下屏显图形指示图

6）设定温度调节。

设定温度调节的方法及步骤如下：

①每按一下“升温”键或“降温”键，显示面板的设定温度升高或降低1℃。

②每按一下遥控器上的“设定温度▲/▼”键，设定温度升高或降低1℃。

7）调整送风方向。

调整送风方向的方法及步骤如下：

①按遥控器上的“风栅摆动”键，回转送风叶片左右摆动。

②再次按下“风栅摆动”键，回转送风叶片将停止摆动，此时可确定送风方向。

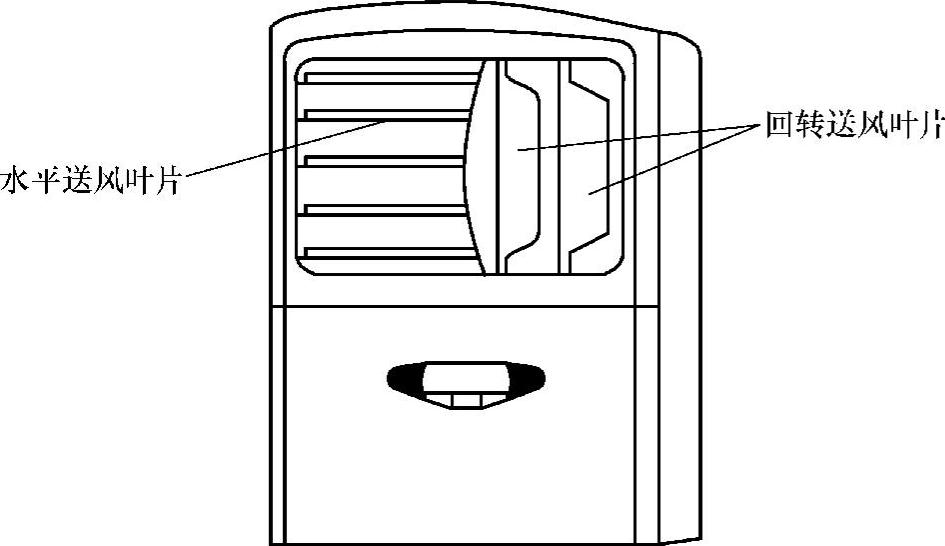

③上下风向可以通过手动调节水平送风叶片来完成，但不要用于调节回转送风叶片。如图3-25所示。

图3-25 回转送风叶片和水平送风叶片示意图

8）定时器操作。

定时器操作主要是定时关和定时开两种状态的控制。定时关的操作方法及步骤如下：

①使空调器处于运行状态。

②按下遥控器的“定时关”键，使屏显中的图形点亮。

③按遥控器的“定时器设定”键，以1h为单位，在1～12h范围内设定时间。

④再按一下遥控器的“定时关”键，即可取消“定时关”功能，空调器可继续运行。在“定时关”状态下，用遥控器可以直接进行通常的运行操作。

定时开的操作方法及步骤如下：

①使遥控器处于开显示。

②按下遥控器的“定时开”键，使图形点亮，则空调器停止运行，其余显示熄灭。

③按遥控器的“定时器设定”键，以1h为单位，在1～12h范围内设定时间。

④按下遥控器的“定时开”键，即可取消“定时开”功能，空调器进入运行状态。在“定时开”工作方式时，可以对风速、设定温度等功能进行设置。

9）自锁功能。

自锁功能主要是防止儿童误操作，其操作方法及步骤如下：

①空调器通电或运行时，同时按显示面板的“升温”键和“降温”键2s以上，蜂鸣器鸣叫两声，“”图形点亮，空调器便进入自锁状态。

②再次同时按下显示面板的“升温”键和“降温”键2s以上，蜂鸣器鸣叫两声，“”图形熄灭，自锁功能取消。但要注意：遥控器不能进行自锁功能设置。

10）睡眠运行。

睡眠运行有制冷和制热两种模式。两者有不同的运行要求。

①在制冷运行模式下的睡眠运行。首先按遥控器的“睡眠”键，空调器进入睡眠运行状态，图形点亮。待睡眠方式制冷运行1h后，设定温度自动升高1℃；继续运行1h后，设定温度再自动升高1℃，设定温度指示不变，6h后自动停机。其工作程序如图3-26所示。

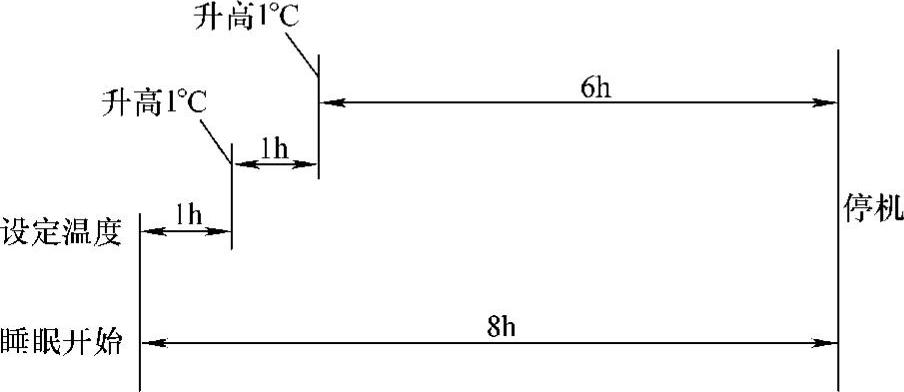

图3-26 制冷运行模式下的睡眠运行工作程序示意图

②在制热运行模式下的睡眠运行。首先按遥控器的“睡眠”键，空调器进入睡眠运行状态，图形点亮。待睡眠方式制热运行1h后，设定温度自动下降2℃；继续运行1h后，设定温度再自动下降2℃，显示面板设定温度指示不变，6h后自动停机，其工作程序如图3-27所示。

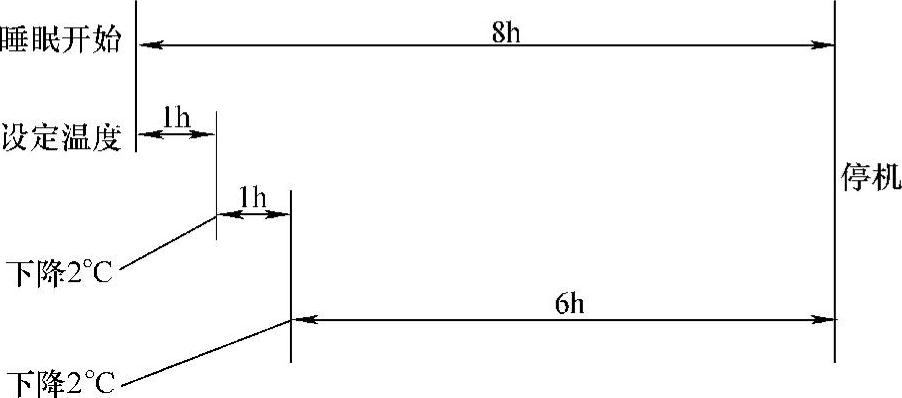

图3-27 制热运行模式下的睡眠运行工作程序示意图

在睡眠运行状态，按一下遥控器的“睡眠”键，即可取消睡眠状态，图形熄灭。

11）隐屏功能。

按住显示面板上的“降温”键不放，持续2s后松开，VFD动态荧光显示屏显示熄灭，但此时仍能用遥控器控制运行。按动面板上的“升温”键或“降温”键则可恢复显示。

2.安全注意事项

安全注意事项主要是提醒用户及维修人员避免一些危险和不安全的操作，防止出现人身伤害或损坏空调器。

（1）安装注意事项

1）空调器不要安装在有可燃性气体的场所，以防止可燃性气体泄漏时造成爆炸及火灾。

2）一定要安装剩余电流断路器。

3）必须安装地线。但地线不能接在煤气管、自来水管、避雷针、电话线上。防止因地线安装不当造成的触电事故。

4）配管安装要正确，否则易造成室内进水，损失财产。

（2）使用注意事项

1）不要将冷风长时间吹到身上，或者将制冷温度调得过低，以免感冒，给身体造成不适。

2）电源线不要随便使用其他导线或接到别的接头上。应将电源插头直接插入空调器专用插座上。

3）不要将手指或别的东西插入出风口、进风口，避免因空调器内的风扇高速运转，而造成人身伤害或损坏空调器。特别是儿童更要注意。

4）不要损坏电源线，不要在电源线上挂置物品或使其受到拉伸、加热等，防止因电源线破损而造成触电、火灾等事故。

5）不应用拔插电源插头来开关空调器，防止造成插座因打火而损坏。

6）距出风口1m以内不要放置喷雾器罐等危险物品，防止从室内机吹出的热风使喷雾器罐受热增压造成爆炸。

7）检查电源插头上是否沾有灰尘，并确认电源插头应全部插入电源插座内，以防止出现电打火现象，而造成触电事故。

8）切勿使室内机、室外机的吸气口、送风口受到阻挡，防止工作能力下降，形成人为故障。

9）不要用湿手操纵空调器，以避免造成触电事故或损坏空调器，或造成人为故障。

10）不要拉拔电源线来拔插头，以避免造成芯线断裂而形成人为故障。拔插头时应用手捏住插头将其拔下。

11）不要用水冲洗空调器，否则易造成触电或损坏机器。

12）空调器上不能放置物品，避免损坏空调器。

13）清洁空调器时，一定要首先切断电源，在确认空调器停止运转后再进行清洁，否则会因风扇运转造成人体伤害或触电。

14）空调器长期使用后，应注意检查室外机的固定架是否正常，以避免因固定架损坏而伤人。

15）长时间不使用空调器时，应拔下电源插头，以确保安全。
