解决伊莱克斯KFR-60LB型空调器起动困难问题
【摘要】：一旦不良或损坏时，会形成空调器有时不工作或起动困难，或不能起动的故障。维修更换时，一定要保持规格一致，否则空调器应不能工作。当晶片的固有振动频率与外加电源频率相等时，晶片就会发生共振，其机械振动幅度最大。其中，Lq为等效电感，相当于晶片的质量；Cq为等效电容，相当于晶片的柔顺性；rq为等效电阻，相当于机械振动中的摩擦损耗。
故障分析与检修：根据检修经验和故障现象，可初步判断是机内供电线路或某些相关的主控板元器件接触不良。检修时，可首先注意检查+12V和+5V电压和相关元器件焊脚及印制电路是否正常。
经检查，未见有任何异常，但根据检修经验，试更换4.194304-Hz石英晶体振荡器后，故障不再出现，其实物如图4-52所示，电路原理图如图4-53所示。
小结：在图4-52（或图4-53）中，OSC为4.194304-Hz石英晶体振荡器，主要为IC103（-B89P195A）微控制器提供基准时钟频率。一旦不良或损坏时，会形成空调器有时不工作或起动困难，或不能起动的故障。维修更换时，一定要保持规格一致，否则空调器应不能工作。
图4-52 IC101（-B89P195A）时钟振荡元器件实物图

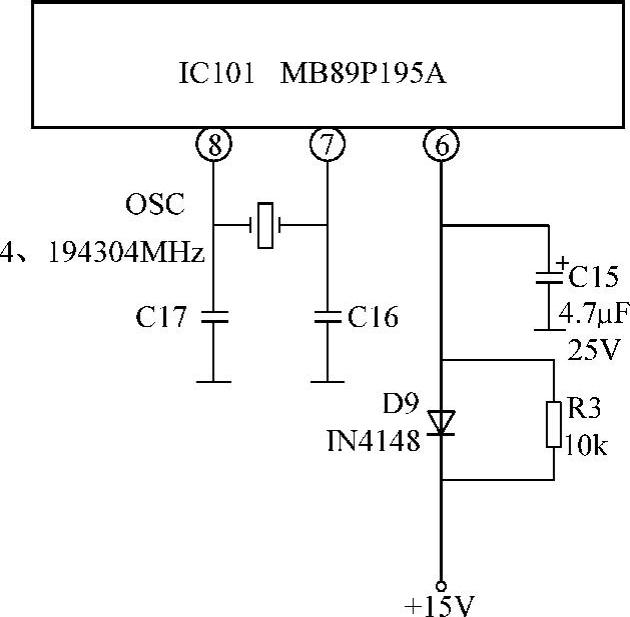

图4-53 IC101（-B89P195A）时钟振荡电路原理图
了解知识
石英晶体谐振器(https://www.chuimin.cn)
石英晶体谐振器通常被简称为晶体振器或晶振，它主要是由石英材料制成。石英是SiO2结晶体，如果将其按一定方位进行切割，所切晶片可有不同的谐振频率，用做不同用途的振荡器或滤波器。
1.石英晶体谐振器的结构及工作原理
石英晶体具有正、反两种压电效应，一是在晶片两面施以压力时，晶片两面产生符号相反的电荷，即两面之间有电压，但在施以张力时，两面电压极性相反，这是正压电效应；其二是在两面之间加以交变电压时，则两面之间产生弹性形变，即机械振动，这叫反压电效应。因此，石英晶体具有惯性和弹性，也就有固有振动频率。当晶片的固有振动频率与外加电源频率相等时，晶片就会发生共振，其机械振动幅度最大。同时，晶体表面的电荷量最大，外电路中电流也最大。因而说明石英晶体具有谐振电路特性。且谐振频率的高低与晶片尺寸、切割方式有关。为了保护和固定石英晶片，通常将其两面用金属片夹住，并引出电极后放在一个由金属或玻璃制成的外壳中。
2.石英晶体谐振器的基本性能

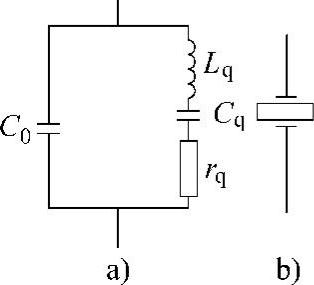

实验表明，当石英晶体谐振器的外加电压频率小于晶片的固有振动频率时，压电电流超前于外加电压，反之，则压电电流滞后于外加电压。因此，晶片本身就相当于一个串联谐振电路，即晶片可用相互串联的Lq、Cq、rq来等效，如图4-54a所示，其电路符号如图4-54b所示。其中，Lq为等效电感，相当于晶片的质量；Cq为等效电容，相当于晶片的柔顺性；rq为等效电阻，相当于机械振动中的摩擦损耗。图4-54中的C0为外壳的两金属片之间所具有的电容量，其介质为石英晶片。
图4-54
